服务热线:400-6698-612DGFA-T变频互感器综合测试仪又称变频互感器测试仪、互感器综合测试仪,PT、CT特性变频互感器测试仪是一款采用变频技术全自动化的PT、CT特性变频互感器综合电力测试仪,变频互感器测试仪针对CT伏安特性试验、PT伏安特性试验,CT极性试验、PT极性试验,CT变比极性试验和PT变比极性试验,变频互感器综合测试仪自动计算CT的任意点误差曲线,CT/PT变比、比差等结果参数。

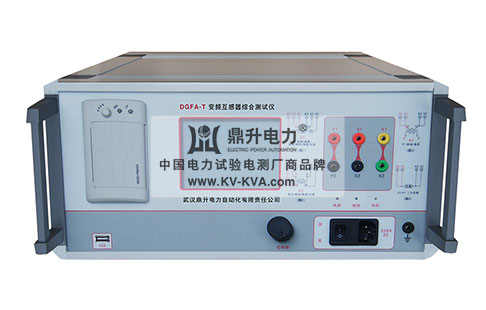

DGFA-T变频互感器综合测试仪是鼎升电力研发中心研发生产的一款支持检测CT、PT(保护类、测量类、TP 类)稳态和瞬时等参数,采用变频技术的全自动化互感器综合测试仪。
该变频互感器综合测试仪适用于电力检修部门,互感器生产厂家以及国家电力检验单位,DGFA-T变频互感器综合测试仪针对CT伏安特性试验、PT伏安特性试验,CT极性试验、PT极性试验,CT变比极性试验和PT变比极性试验,自动计算CT的任意点误差曲线,CT/PT变比、比差等结果参数,自带储存、打印功能,可通过标准接口上传至pc进行读取和生产word报告。
互感器测试仪别名
变频互感器综合测试仪、变频互感器测试仪、互感器综合测试仪、 PT伏安特性综合测试仪、互感器伏安特性综合测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、CT/PT特性综合测试仪、变频互感器测试仪、变频互感器直阻综合测试仪、变频互感器励磁综合测试仪、变频互感器变比综合测试仪、变频互感器极性综合测试仪
互感器测试仪功能
1、该变频互感器综合测试仪支持检测CT和PT(保护类、测量类、TP 类)稳态和瞬时等参数
2、该变频互感器综合测试仪满足 GB1207、GB1208、GB16847(IEC60044-1、IEC60044-6)等规程要求
3、变频互感器综合测试仪采用先进的电源技术,励磁电压高达30KV
4、无需外接其它辅助设备,单机即可完成所有检测项目
5、测试简单方便,一键完成CT 直阻、励磁、变比和极性测试,而且除了负荷测试外,CT 其他各项测试都是采用同一种接线方式
6、自带微型快速打印机、可直接现场打印测试结果
7、该变频互感器综合测试仪采用智能控制器,操作简单
8、大屏幕液晶,图形化显示接口
9、该变频互感器综合测试仪按规程自动给出(励磁)拐点值
10、自动给出5%和10%误差曲线
11、可保存3000组测试资料,掉电后不丢失
12、变频互感器测试仪支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告
13、该变频互感器综合测试仪小巧轻便<10Kg,非常利于现场测试
互感器测试仪型号 | DGFA-T | |
互感器测试仪名称 | 互感器综合测试仪、变频互感器综合测试仪、PT伏安特性综合测试仪、PT伏安特性测试仪、变频互感器测试仪 | |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | 0~220Vrms, 5Arms(20A峰值) | |
励磁测量精度 | ≤0.5%(0.2%*读数+0.3%*量程) | |
二次绕组电阻测量 | 范围:0.1~300Ω | |
精度:≤1%(0.2%*读数+0.3%*量程) | ||
二次实际负荷测量 | 范围: 5VA~1000VA | |
精度: ≤0.5%(0.2%*读数+0.3%*量程)±0.1VA | ||
相位测量(角差) | 精度: 1KV~500KV | |
分辨率: 0.01min | ||
CT变比测量 | 范围: 1-10000 | |
精度: ≤0.05% | ||
PT变比测量 | 范围: 1-10000 | |
精度: ≤0.5% | ||
工作环境 | 温度:-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m | |

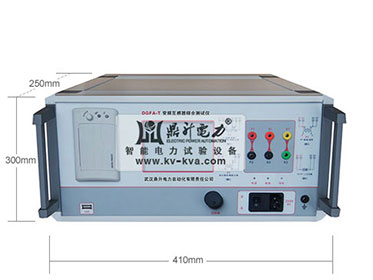

尺寸、重量 | 尺寸:410mm × 250mm × 300mm , 重量:≤10Kg |
