按照被测CT互感器铭牌设定相应参数后,参照图23接线,被测CT一次侧接测试仪P1、P2,CT二次侧接S1、S2,设置编号,检查接线无误后,选择"变比极性"选项,即开始测试,试验结束后,测试仪会自动显示变比极性或角差比差测试结果(图13),以选择 "保存" 、"打印"及"返回"选项进行下一步操作。 互感器综合测试仪本身的同色端子为同相端,即L1接CT的P1,S1接CT的K1时,极性的测试结果为减极性。

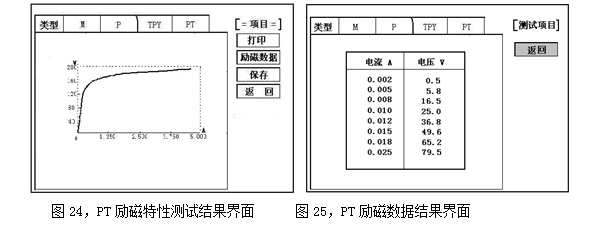

1)PT励磁特性结果见图24。

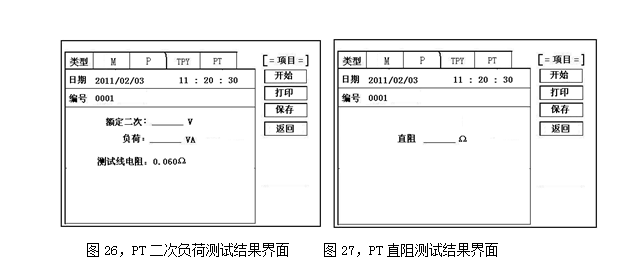

2)PT二次负荷结果见图26。
3)PT直阻测试结果见图27。

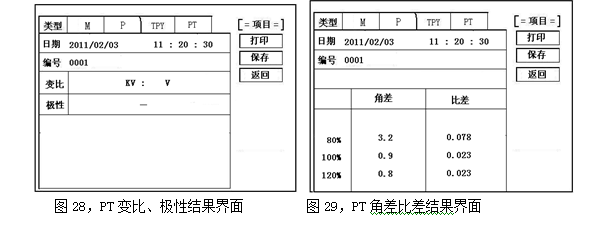

4)PT变比、极性测试结果见图28。
5)PT直阻测试结果见图29。

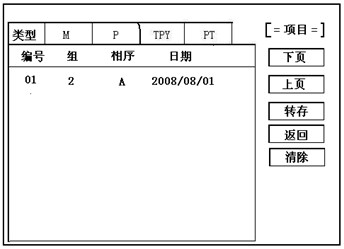

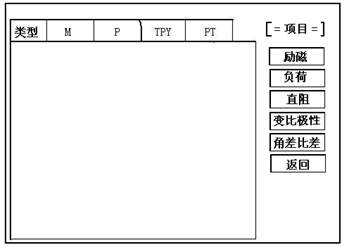

点击数据查询,进入如图30所示界面,根据需要选择"励磁"、"变比"、"负荷"、"直阻"、"返回"等测试选项,选定测试项目后,进入图31测试界面,显示互感器综合测试仪中该项目下所保存的最新的测试结果。 插上U盘,点击"转存"则会将当前页面下所显示的测试记录转存进入U盘之中。每条记录所用时间约2秒钟。 图30,各测试结果查询界面 图31,测试结果调出界面
1、将配套光盘放入计算机光驱中,解压"软件"至C盘根目录。
2、首先,安装"wic_x86_chs.exe"文件,其次,安装"dotNetFx40_Full_x86_x64.exe"软件,默认安装地址即可。
3、安装完毕后,打开"HGQCS"文件夹,选择打开"DlSYS.exe"操作软件,如图32即为上位机操作软件。
4、在"DlSYS.exe"操作软件中,选择互感器种类"CT"或"PT",应用语言"中文"或"英文"。
5、如需生成报告格式文件,必须载入试验结果数据,具体操作方法如下:
a)将存储试验数据的U盘连接至计算机。
b)在图1中选择打开"选择文件",出现图2操作窗口,在图33中可根据需要载入所需文件。
c)试验结果数据说明:以"A"为开头的数据为励磁特性结果数据,以"B"为开头的数据为变比极性结果数据,以"C"为开头的数据为负荷结果数据,以"D"为开头的数据为直阻结果数据。以"E"为开头的数据为角差比差结果数据,以"F"为开头的数据为暂态结果数据。
6、载入数据结束后,选择"确定"出现图34界面,在此界面右上方设置相应参数后,选择"生成误差曲线"则完成所有试验结果的载入。
7、载入全部完成后,可根据需要选择"生成报表"或打印结果数据。
8、选择"生成报表"选项,则以报表的形式显示结果如图35,在此界面上方选择"export"则出现报告的三种输出方式:Excel、Pdf、Word,选择相应格式导出即完成报表的生成。
9、如需继续加载试验结果数据,请先清除上次载入的数据。
