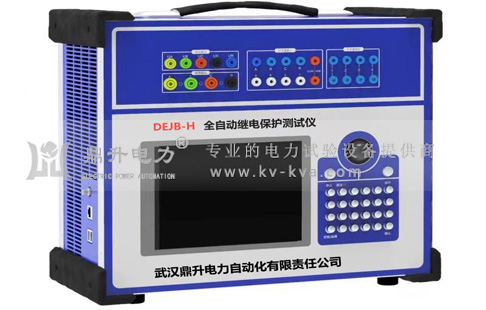

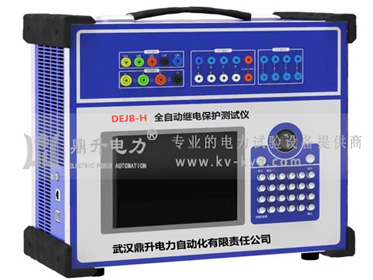

服务热线:400-6698-612DEJB-H全自动继电保护测试仪又称全自动继电保护校验仪及自动化智能继电保护校验仪,全自动继电保护测试仪及继电保护校验仪适用于电力继保部门各类继电保护装置校验项目试验。全自动继电保护测试仪标准支持:GB7261-2008,DL/T995-2006,DL/T1153-2012。
DEJB-H全自动继电保护测试仪是鼎升电力早期根据现场继电保护的测试要求以及GB7261-2008,DL/T995- 2006标准支持,研发的一款全自动智能化继电保护校验测试仪。
全自动继电保护测试仪采用单片微机技术,由自动同期数字毫秒表,逻辑控制单元,多功能数显单元,高精度数据采集及处理单元,电流、电压输出单元,继保测试仪具有过载及超量程保护单元部分组成,自动显示 打印,测试过程中只需正确接好测试线,便可自动测试,整机精度≤1% 。DEJB-H全自动继电保护测试仪外形美观,性能稳定,操作简单,功能较齐全等优点,该继保测试仪是校验继电保护装置 理想的测试仪。
继电保护测试仪功能
1、该全自动继电保护测试仪采用了微机控制,面板上仅有16个触摸开关,就可方便的完成各种测试功能,改变了老式继保仪必须关断电源,切换多个开关,才能转换电源种类的弊病,操作简单。本机还设有自检,报错功能,极大地方便了检查、维修
2、该全自动继电保护测试仪设有全面的自检,自我保护功能,开机后本机立即投入自检,在过载和过量程时,保护电路将快速切断输出并发出声、光提醒,极大地降低了因误操作带来的不必要损失
3、该继保测试仪智能化程度高,仅按一个键,即可测出通用继电器的全部参数,并自动打印全部数据,使您从繁锁的测试操作中解脱出来
4、该全自动继电保护测试仪显示屏有功能显示单元,从显示屏上能清楚的反映本机的工作状态
5、该继保测试仪打印的数据全部使用汉字,如"吸合电压"、"断开电压"、"常开吸合时间"等
继电保护测试仪型号 | DEJB-H | |
继电保护测试仪名称 | 三相继电保护测试仪、三相手提式微机继电保护测试仪、三相继保测试仪、三相微机继电保护校验仪 |
输出精度 | 0.2级 | |
相电流输出(有效值) | 0~40A | |
三并电流输出(有效值) | 0~120A | |
相电流长期允许工作值(有效值) | 10A | |
相电流最大输出功率 | 420VA | |
三相并联电流最大输出时输出功率 | 900VA | |
三并电流最大输出时允许工作时间 | 10s | |
频率范围(基波) | 20~1000Hz | |
谐波次数 | 1~20次 |
输出精度 | 0.5级 | |
电流输出 | 0~±10A/每相,0~±30A/三并 | |
最大输出负载电压 | 20V |
输出精度 | 0.2级 | |
相电压输出(有效值) | 0~120V | |
线电压输出(有效值) | 0~240V | |
相电压/线电压输出功率 | 80VA/100VA | |
频率范围(基波) | 20~1000Hz | |
谐波次数 | 1~20次 |
输出精度 | 0.5级 | |
相电压输出幅值 | 0~±160V | |
线电压输出幅值 | 0~±320V | |
相电压/线电压输出功率 | 70VA/140VA |
开关量输入 | 8路 | 空接点:1~20mA,24V |
电位接点接入:"0":0~ +6V;"1":+11V~+250V | ||
开关量输出 | 4对 | DC:220V/0.2A;AC:220V/0.5A |
时间测量 | 测量范围0.1ms~9999s | 测量精度0.1ms |
