DEJB-H全自动继电保护测试仪使用方法

全自动继电保护测试仪操作方法

一、继电保护测试仪测试方法

    打开继电保护测试仪电源开关，显示屏显示(P)，微机自检，同时指挥调压器回零。微机自检正常后，显示屏出现(ｙ)字符，此时可输出测试日期，如不输入日期，5秒钟后会自动将显示返回(P)，等待操作，(也可不等5秒钟直接按停止键返回(P))。在没输入日期时， 打印时将不打印日期,但不影响正常操作。
    输入日期方法:先输入年，如1997年则输入97,后输入月，如8月，则输入8，最后输入日期，如8日，则输人08，例：1997年2月12日，则输入970212， 日期输人后，按停止键，微机会记忆并返回(P)等待操作。只要输入了日期,则以后的测试在打印时均会在结尾处打印日期备查,即使复位也不会清除日期。0--9数字键由AC/DC--测时等九键代替。然后，应根据所测继电器的种类，用AC/DC和A/V二键选择测试电源的类型，使状态显示与被测继电器种类相对应。并将继电器线圈接入相应的电源输出接线柱，继电器触头接入CH插孔内，准备测试。

1. 分闸、调压器回零。

  1) 测试仪装置内置了工控机和Windows操作系统，请勿过于频繁地开关主机电源。
  2) 快升找到吸合值(继电器吸合)。在此基础上再上升37%。
  3) 慢降，测第一个断开值，并记忆。在此基础上再下降37%。
  4) 慢升，测第一个吸合值，并记忆。在此基础上再上升37%。
  5) 重复第3、4项,测试三次。
  6) "合闸"、"分闸"测出吸合，断开时间各三次。
  7) 打印全部测试数据。
以上各步骤进行的同时，显示屏均相应显示数据，便于监控。 在进行第二次测试前，上次所测数据均被微机记忆下来，可重复显示和打印。

2.手动测值（不包括DCA）

按"测值"键，本机将自动测吸合，断开电压（流）值三次（同"自动"测试的1～5项）然后， 可按"显示"或"打印"键输出数据。

3.手动测时（不包括DCA）

用"上升"或"下降"键找出被测继电器的额定值，然后按"测时"键，本机自动分、合闸测三次吸合，断开时间。结束，可按"显示"或"打印"键输出数据。

4.DCA的测试

    DC电流的升、降由面板上的电位器调节，顺时针旋转，电流由小到大，逆时针旋转，电流由大至小。量程由电位器上的选择开关转换，按下时为0～5Ａ档，用于较低阻抗，较大电流负载的试验。按起时为0～200ｍA 档，用于较大阻抗，小电流负载的试验，当处于200ｍA档时；ｍA灯亮。DCA设有开关(6),当置于OFF位置时，可用AC/DC和A/V键选择DCA档，此时由本机控制输出并显示输出电流值， 可测量电流继电器的吸合，断开值及动作时间，并能用"打印""显示"键输出测试数据。DCA开关(6)在ON位置时，DCA常有输出，不受本机控制，不显示其输出值,此时,它可和其它电源同时输出,供需多种电源的继电器校验用，如重合闸继电器等。
  1）测值：
    A、将继电保护测试仪开关置OFF位置，电位器逆时针旋转至零。
    B、选择继电保护测试仪所需的DCA档(5A档或200mA档)。
    C、按测值键，此时显示屏显示电流值。
    D、顺时针缓慢旋转电位器，听到"滴"的一声响，表示继电器已吸合，显示屏锁定并记忆吸合值。
    E、逆时针旋电位器，听到"滴"的一声，表示继电器已断开，显示屏锁定并记忆断开值.
    F、重复D、E操作，直到听到"嘀、滴"二声提示铃响，表示已测完并记录好数据，此时可用"显示"键或"打印"键输出数据。
  2）测时
    A、按"合闸"键，此时显示输出电流。
    B、旋转电位器，调到继电器额定电流值。
    C、按"分闸"键。
    D、按"测时"键，将自动"合闸"、"分闸"，测三次吸合断开时间。
    E、用"打印"或"显示"输出测试数据。

5. 重合闸继电器测试

  1）按图 2 接好线
  2）输出选择到DCA，并根据输出大小选择量程。

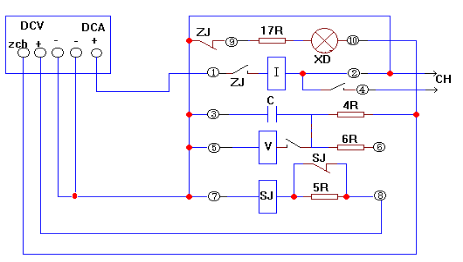

图 2　重合闸继电器接线图   3）测自保持：按"合闸"键，此时显示电流值，调整DCA调节旋钮，按住JZ衔铁于动作位，使流过ＪＺ电流线圈的电流约等于0.9倍额定电流，然后将手松开，此时JZ应能自保持
  4）测充电时间：
    A、输出选择"DCV"档，置"DCA"档开关（6）于ON位置，按"上升"键，此时显示电压值，接近额定电压时按"停止"键， 此时重合闸装置指示灯XD亮。
    B、输出选择"DCA"档，短接重合闸③、⑥端子放电， 再将输出选择置"DCV"档，经15～25S后，再按"合闸"，JZ应可靠动作并自保持。
    C 、输出选择"DCA"档，"DCA"开关置OFF位，此时继电器复原位，短接继电器③、⑥端子放电。再将输出选择"DCV"档，经13秒合闸，继电器应不动作。
  5）测重合闸时间
    A、置DCA开关于OFF
    B、输出选择"DCV"档25S后，按"测时"键即可测出三次重合闸时间。
    C、按打印键，打印测试结果。
  6）按复位键，待调压器回零后，关电源开关。
注：此测试步骤是针对DH-1重合闸继电器，其它型号继电器用户自行掌握，只需明白"ZCH"、"DCV"、"DCA"各自用途。

6.过电流继电器的测试（此方法适用于GL系列过电流继电器）

1. 手动观测测值方法：
A、按要求接好电源线与信号线，输出选择"AA";
B、观察GL继电器铝盘的带螺杆的轴与扇形齿轮，按"慢升"键，当扇形齿轮与轴的螺杆相咬合时，松开慢升键，此时显示的值为继电器的吸合值。
C、按"慢降"键，当扇形齿轮与轴的螺杆断开时，松开慢降键，此时显示值为继电器的断开值。
D、重复以上三项操作即可测得继电器的吸合与断开值。
2. GL系列继电器的时间测试：
A、按要求接好电源线与信号线，输出选择"AA"。
B、调整好继电器的电流与时间后，按"快升"键找到所需电流值后，按"停止"键停止，然后再按"测时"键，此时本机将自动测试其吸合与断开时间各三次。
C、按"显示"键显示其三次的测试结果或按"打印"键将其打印出来。如无需显示或打印，则按"复位"键复位。
