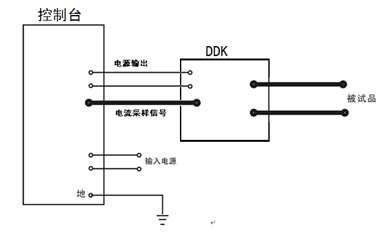

图1 接线示意图
图2接线示意图

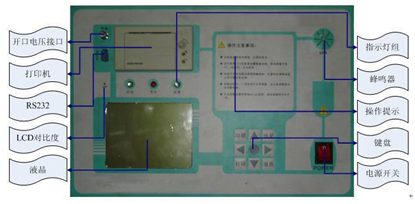

图3面板 打印机：打印机是热敏打印机，当试验完成后按键盘上的"打印"按钮按印试验结果。
RS232：是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。
LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。
液晶：320X240像素点阵白色背光液晶，在强光和阴暗环境下都十分清楚。
指示灯：由启动灯、零位灯、报警灯三个灯组成，启动灯和报警灯是高亮七彩灯。
操作提示：大电流试验装置有一些简短的提示语句和安装接线图。
键盘：由上、下、左、右、设置、打印、确定、取消8个键组成，是用户和设备交互的终端。
电源开关：工作电源，带通电指示灯。
大电流试验装置开机处于"欢迎界面",如图4：

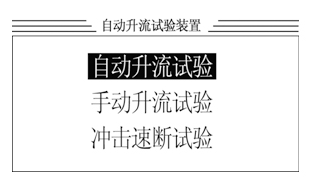

图4 欢迎界面 根据键盘的示图5，按上↑、下↓、左←，右→可以切换"自动升流试验"、"手动升流试验"或"冲击速断试验"
图5 键盘界面 选中试验方式后，按确定可以进入主界面，如图6:

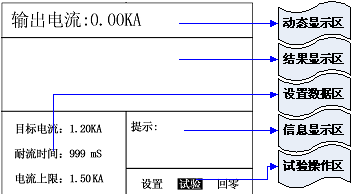

图6 主界面 结果显示区：用来显示试验结果数据，显示计时时针、平均输出电流或最大输出电流、耐流时间或冲击时间等。
设置数据区：设置试验中需要的参数数据
a.目标电流为在自动升流方式下的升流目标值
b.耐流时间为耐流的时间长度，不同试验启动计时方式不一样。
c.电流上限为输出电流有效值的上限，输出电流超过电流上限将自动切断输出并自动回零。
信息显示区：显示试验过程中的试验状态和提示信息。
试验操作区：选择设置、试验、回零命令。
在主界面上，选中"设置"，然后按确定后进入设置界面,如图7:
图7 设置界面 按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。如果所有的参数都设置完成，按取消退出设置回到主界面开始状态。
零位检查—当选中"试验"后，按确定就进入提示试验状态。如果调压器不在零位，将提示"试验前请先回零"，退出试验并且切换到回零命令。
试验过程—接地和回零确认后，可以进行试验。选中"试验"后按确定，接触器合闸，这时输出电流几乎为0,如图8:
图8 手动升流试验界面 按上↑，输出电流将不断上升，松开就停止升流，如果到上限就提示满量程；
按下↓，输出电流将不断下降，松开就停止降流，如果到下限就提示已回零；
按计时←，计时开始工作，到耐流时间计时结束完成试验；
按取消→，取消试验过程；
在升流过程中，如果输出电流有效值超过"电流上限"值将认为短路事故，接触器立刻分闸并显示试验结果，包括输出电流的最大有效值、耐流时间等，调压器开始回零，回零完成试验结束。在耐流过程中，如果输出电流有效值没有超过电流上限，计时结束后，结果显示区就显示平均输出电流、耐流时间等，调压器开始回零回零完成后接触器分闸试验结束
自动升流试验和手动升流试验的试验过程类似，首先也进行接地检查和回零检查，确认后进入如下界面,如图9:

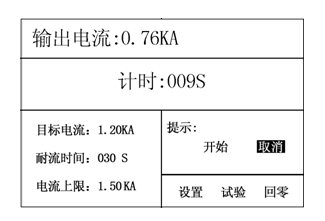

图9 自动升流试验界面 按上方法切换到"开始"确定后进行试验，与手动升流试验不同之处就是升流过程将自动升到"目标电流"值，然后启动进行计时。
升流过程为逼近方式，首先快速升到接近目标电流值，然后再进行微调，保证输出电流几乎为目标电流值。
冲击速断试验和升流试验的试验过程有些不同，本试验不进行回零检查，可以直接输出电流，最长耐流时间为999mS。
第一步，关闭电源开关，直接短接输出线。
第二步，开启电源开关，利用手动升流试验升到所需的电流，然后关闭电源开关让调压器处于相应的位置。
第三步，在输出端接上被试品。
第四步，开启电源开关，进入"冲击速断试验"界面，如图10:
图10 冲击速断试验界面 按上方法可以设置耐流时间和电流上限，然后切换到"试验"确定后进行试验，此时不会进行回零检查直接输出所需电流。
按键盘上的"功能"就进入功能界面,如图11:

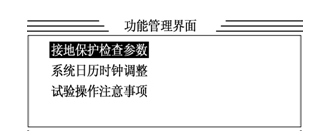

图11 功能界面 进入功能界面后，可以选择"接地保护检查参数"、"系统日历时钟调整"、"试验操作注意事项"等界面。
接地保护检查参数：设置是否要接地保护检查。
系统日历时钟调整：设置时钟的时间，为打印报表提供时间依据。
试验操作注意事项：为用户提供一些操作规范和安全注意事项。
按键盘"打印"按键可以打印试验果，在此不赘述。
注意事项：
打开电源开关之前，应先将电流调节钮按逆时针调至"零位"。
大电流试验装置应放置于干燥、通风，无腐蚀性气体的室内。
请不要私自拆卸、分解或改造仪器，否则有触电的危险。
请不要私自维修大电流试验装置或自主改造、加工大电流试验装置，否则大电流试验装置不在质保之列。
为发挥大电流试验装置的优秀性能,在使用本公司产品前请仔细阅读使用说明书。
