将控制箱的信号输出电缆插座13和测量输入插座14与倍压装置电缆插座用专用电缆连接好，使用前检查其完好性，联接电缆不应有短路和断路；倍压筒应无凝露现象；
用2.5mm2以上的铜线将控制箱接地与倍压装置接地端连接起来并可靠接地。
1. 直流高压发生器每次试验前将水阻有气孔一端拧开，将水加至淹没导电杆2/3以上，有气孔的一端朝上。
2. 试验完毕后将水倒掉，待下次试验前重新灌入。

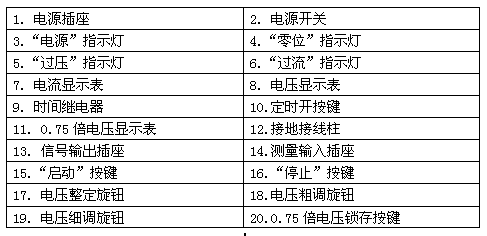

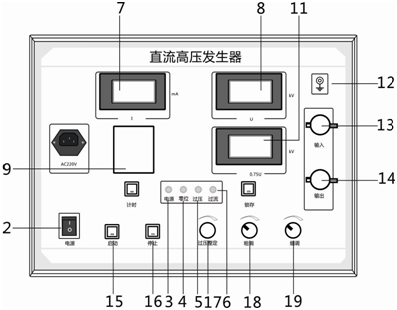

1. 直流高压发生器插上电源线，打开控制箱电源开关2 ，电压显示表8及电流显示表7 ,以及0.75倍电压显示表11显示均为零值。
2. 将电压整定按扭17顺时针旋到底,电压粗调旋钮18及电压细调旋钮19反时针旋转至零位，零位指示灯4 亮。
3. 轻按"启动"按键15，"电源"指示灯3（红色）亮。如按"启动"按键15，红色指示灯不亮,说明电压粗调和细调不在零位,则将电压粗调旋钮18和细调旋钮19反时针旋到零位,
红色指示灯3亮。
4. 顺时针旋转电压粗调旋钮18，当电压接近所需电压值时，再旋转电压细调旋钮19至所需电压为止，这时电压显示值单位为kV，电流显示值单位为mA。
5. 反时针调节电压整定旋钮17，使高压关断，此时红色指示灯3灭，"过压"指示灯5 亮。明此时仪器按所要求的输出电压整定，即输出到达所需电压值时自动切断高压，过电压
保护。
如整定旋钮不调整，每次电压值只能升到整定电压值。如需电压升到额定值，则必须将过压整定旋钮顺时针调至最大，否则会导致输出高压电压提前保护。
1. 在高压输出端子和地接线柱之间接入试品。
2. 直流高压发生器打开电源开关2 ，轻按"启动"按键15，"电源"指示灯3（红色）亮，缓慢调节电压粗调旋钮18和电压细调旋钮19进行测试。测试时电压显示表8指示试验电压值，单位为kV；0.75倍电压显示表11指示试验电压值的75％，单位位kV；电流显示表7指示试验电流值，单位为mA。
3. 直流高压发生器在试品测试过程中按下0.75倍电压显示锁存按键20，则0.75倍电压显示表11显示值锁定，维持显示值不便，这样在做氧化锌避雷器试验时很方便地可作为参考电压。
4. 在任何时候按下定时开按键10 ，则启动时间继电器9 ，在计时到达预设的时间时，蜂鸣器发出报警讯响。
5. 在试验过程中，如果负载电流超过仪器额定输出电流的0－10％时，"过流"指示灯6亮，过流保护，防止损坏试品和仪器。
6. 试验结束后，反时针调节电压粗调旋钮18和电压细调旋钮19，旋到零位后，电压显示表8缓慢回到零位，"零位"指示灯4亮。当三个显示表显示零值后，轻按停止按键16，
此时红色指示灯3灭，再关掉电源开关2 。
7. 当直流高压发生器电容量很大时，电压粗调、细调均调到零位后，输出电压显示表迟迟不能回零，则先按停止按键16，再关机。然后用放电棒将试品放电，再拆除被试品接线。
