服务热线:027-87875698ZGF直流高压发生器又称高频、智能直流高压发生器及直流高压发生装置,直流高压发生器输出直流电压等级包括为60kv直流高压发生器、120kv直流高压发生器、200kv及300kv直流高压发生器,直流高压发生器用于电力部门现场试验高压发生专用配套设备,直流高压发生器特别适用于电力部门直流耐压现场试验。
武汉鼎升电力自动化有限责任公司(DSEPA)推出的ZGF系列直流高压发生器延用了九十年代专业技术、该直流高压发生器但在产品结构和生产器件上采用了现在的电子器件和结构配置以及工艺流程,提高了电力中输出电压数值的稳定度和精度,ZGF系列直流高压发生器具有输出功率大、体积小、重量轻并且有可靠的过压、过流及零位静止合闸保护功能,ZGF系列直流高压发生器带0.75倍电压锁存按键功能,并配有时间继电器,该直流高压发生器能在试验中设置定时声音报警,整个测试仪便于携带,操作方便,安全可靠,特别适用于电力检修部门,发电厂以及电力检修单位现场试验。
直流高压发生器功能
1、直流高压发生器具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好
2、ZGF系列直流高压发生器具有过压、过流、零压启动和故障保护功能,电压保护值可整定,显示直观
3、电压、电流采用数码显示,且通电源就有读数,方便监视输出状态
4、ZGF系列直流高压发生器具有0.75倍电压换算,方便测试氧化锌避雷器
5、ZGF系列直流高压发生器产品结构紧凑、体积小、携带方便
技术条件 |
电源 | AC220V±10%,50Hz±1% |
输出电压指示精度 | <1级 | |
输出电流指示精度 | <1级 | |
纹波系数 | ≤0.5% | |
0.75倍输出电压指示精度 | <1级,带锁存 | |
使用条件 |
相对湿度 | 25℃时不大于85%,无凝露 |
工作方式 | 间断使用30分钟 | |
环境温度 | -10~40℃ | |
海拔高度 | 1500m以下 | |
保护功能 |
内部过压保护,内部过流保护 | |
外部过压保护,外部过流保护或击穿保护 | ||
内部功率保护 | ||
非零点启动保护 | ||
定时声讯报警 |
直流发生器型号、规格 | 额定输出 直流电压(kV) |
额定输出 直流电流(mA) |
额定输出 功率(W) |
过电压整理 范围(kv) |
重量(kg) | 倍压箱高度(m) |
ZGF-60kV直流高压发生器 | 60kV | 2 | 120 | 22kv~60kv | 16 | 0.5 |
60kV | 5 | 300 | 0.5 | |||
60kV | 10 | 600 | 0.5 | |||
ZGF-120kV直流高压发生器 | 120kV | 2 | 240 | 42~120 | 20 | 0.8 |
120kV | 5 | 600 | 0.8 | |||
120kV | 10 | 1200 | 0.8 | |||
ZGF-200kV直流高压发生器 | 200kV | 2 | 400 | 72~200 | 26 | 1.2 |
200kV | 3 | 600 | 1.2 | |||
200kV | 5 | 1000 | 1.2 | |||
ZGF-300kV直流高压发生器 | 300kV | 2 | 600 | 100~300 | 31 | 1.7 |
300kV | 5 | 1500 | 1.7 | |||
300kV | 10 | 3000 | 1.7 |

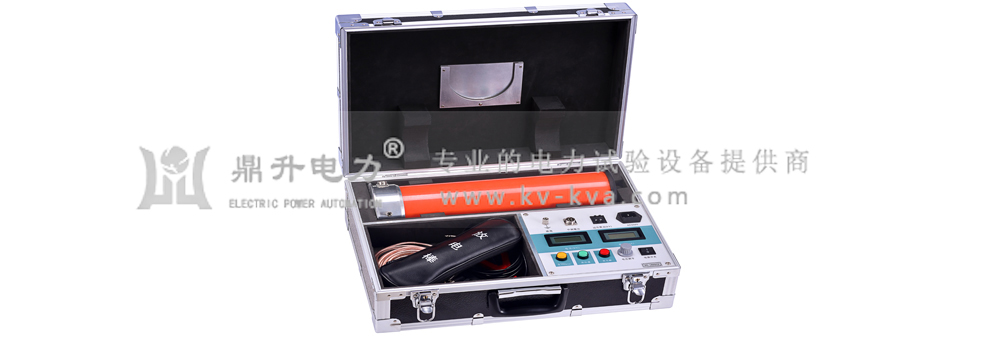

一体化直流高压发生器

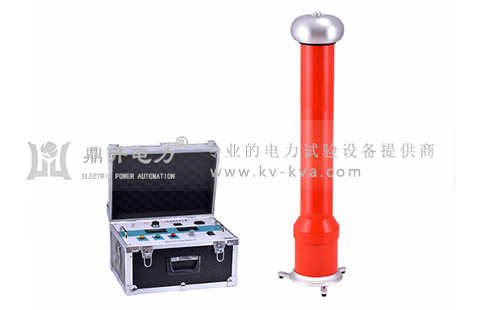

ZGF直流高压发生器大图图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。直流高压发生器

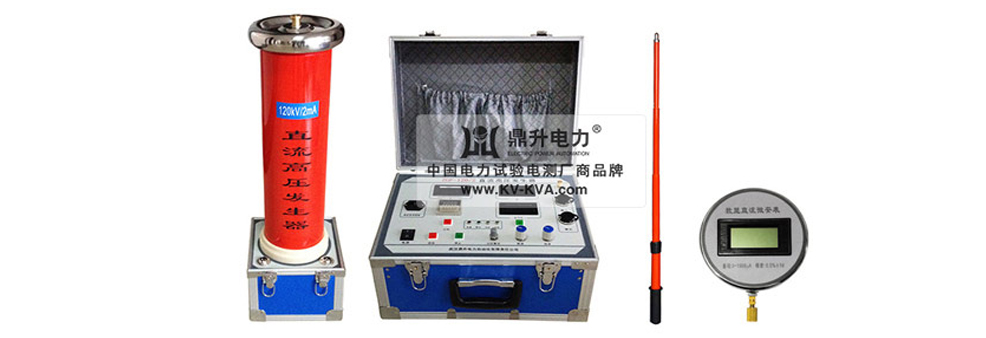

ZGF直流高压发生器图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。直流高压发生器(控制箱)

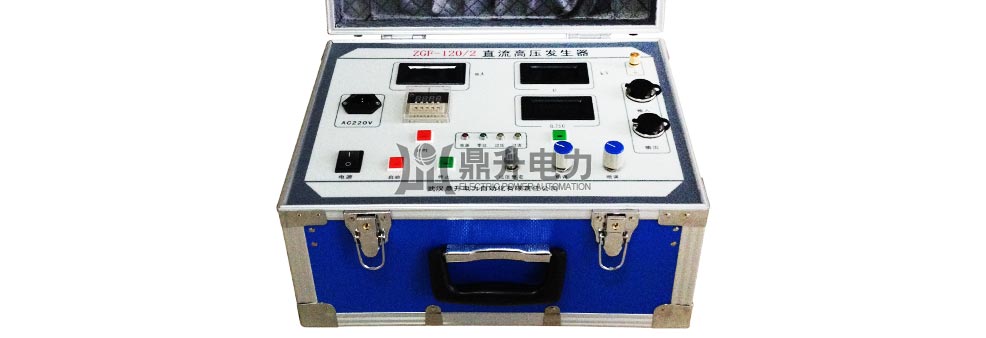

ZGF直流高压发生器控制箱图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。直流高压发生器(升压装置)

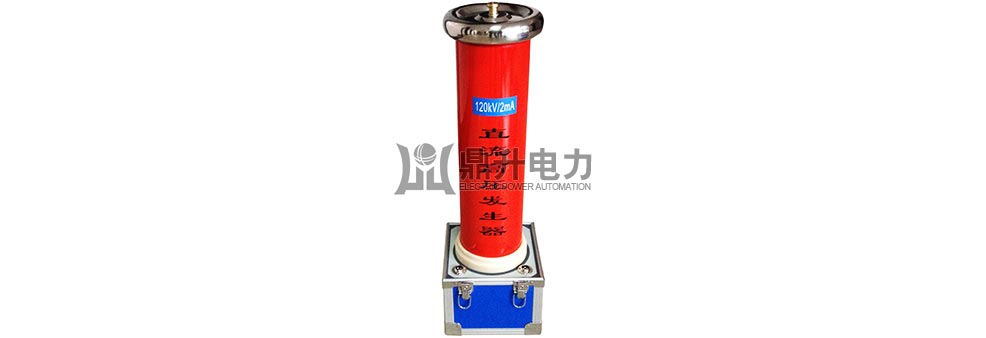

ZGF直流高压发生器升压筒图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。直流高压发生器(放电棒)

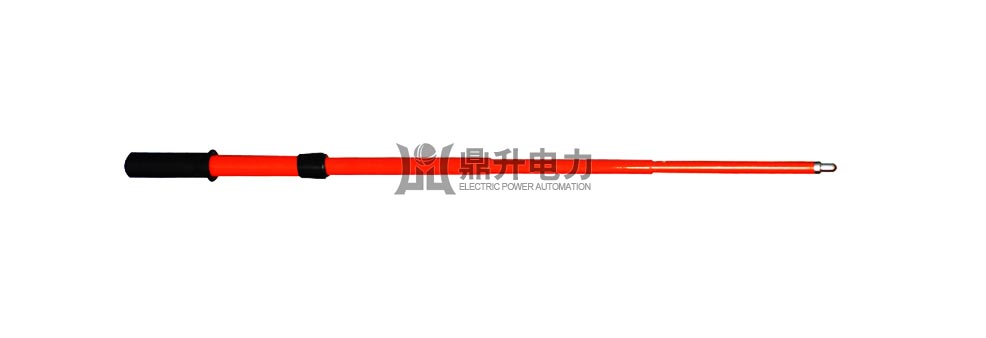

ZGF直流高压发生器高压放电棒图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。直流高压发生器(微安表)

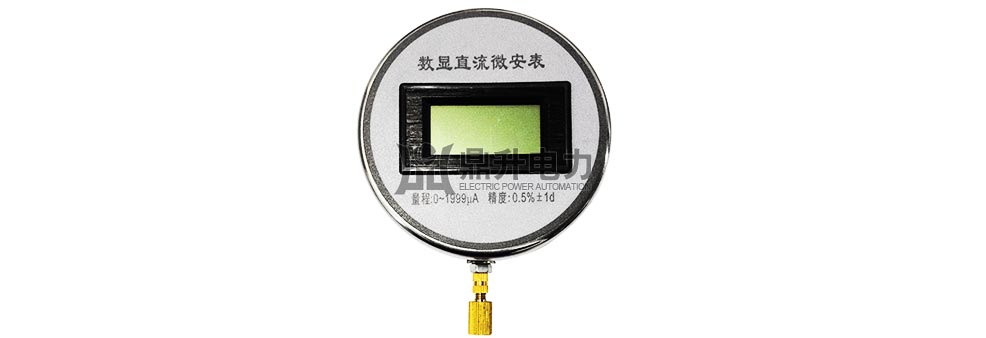

ZGF直流高压发生器数显直流微安表图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。技术资料
