DI2678H水内冷发电机绝缘测试仪操作方法

  • 专用于水内冷发电机的绝缘测量试验,同时也可用于试验室或现场做绝缘测试试验
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

水内冷发电机绝缘测试仪操作方法

一、水内冷发电机绝缘测试仪操作方法

进入初始设置画面(图一)水内冷发电机绝缘测试仪初始设置画面

1.初始 测量图标处于选中状态,下面显示2500v表示测量电压。

(1)按→键在可以使 时钟图标 存储图标 设置图标 循环处于选中状态
(2)按启/停键1秒以上,启动测量,显示测量画面(图二)

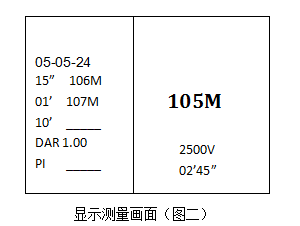

(3) 水内冷发电机绝缘测试仪显示测量画面 2500v 表示测试电压
大字体105 M 表示测量的瞬时值
02'45" 表示测量过程中的时间
05-05-24 : 测量日期
15" 表示测量15秒 的数值
01' 表示测量1分钟 的数值
10' 表示测量10分钟 的数值
DAR 吸收比 DAR = R60s/R15s
PI 极化比 PI = R10m/R60s

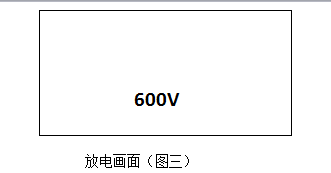

(4)测量过程按启/停键,或测量结束,显示放电画面(图三) 水内冷发电机绝缘测试仪放电画面 600V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线!等放电完毕,建议用户对试品进行人工放电。
(5)放电完毕之后,进入测量结果存储画面(图四)

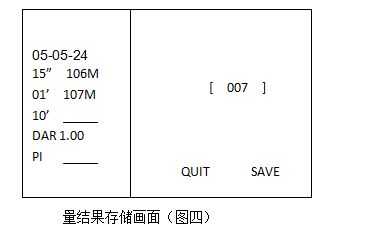

水内冷发电机绝缘测试仪量结果存储画面 右半部分数据与测量画面一样,请参考显示测量画面(图二)的说明
[ 007 ] :表示测量数据存储的序号
按→键在可以使 存储 退出 007 循环处于选中状态。
在 存储 退出 处于选定状态时候按启/停键回到初始设置画面(图一)
[ 007 ] 处于选中状态时候,按→键在可以移动选中的位,按↑↓键修改序号。

2.当时钟图标 处于选中状态 。

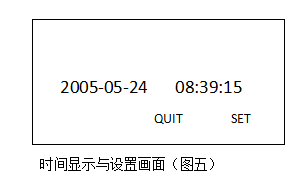

(1)按启/停键,进入时间显示与设置画面(图五)
水内冷发电机绝缘测试仪时间显示与设置画面 (2)退出 处于选中状态 按启/停键 回到初始设置画面(图一)
(3)设置 处于选中状态 按启/停键 会在日期、时间下面出现小箭头
按↑↓键修改日期时间。
(4)修改完毕,按启/停键 设置 会处于选中状态。
(5)按→键在可以使 设置 与退出 循环处于选中状态。修改日期时间时候,循环移动小箭头

3.当存储图标处于选中状态

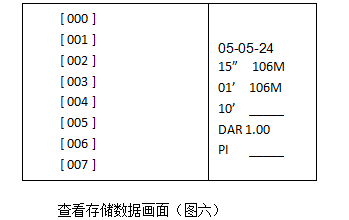

(1)按启/停键,进入查看存储数据画面(图六)
查看储存数据画面 (2)右半部分数据与测量画面一样,请参考显示测量画面(图二)的说明
(3)[ 000 ] 到[ 007 ] 表示测量序号
(4)按↑↓键 使[ 000 ] 到[ 007 ]处于选中状态,右边显示此序号的数据
(5)按→键 翻页
(6)按启/停键 回到初始设置画面(图一)

4.当设置图标 处于选中状态

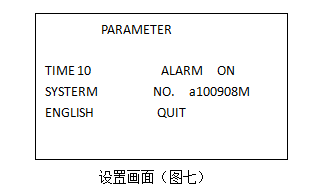

(1)按启/停键,进入设置画面(图七)
水内冷发电机绝缘测试仪设置画面 (2)按→键 使 时间 声音 等循环处于选中状态。
(3)按↑↓键 改变相应的设置
(4)按启/停键 回到初始设置画面(图一)

二、水内冷发电机绝缘测试仪原理简介

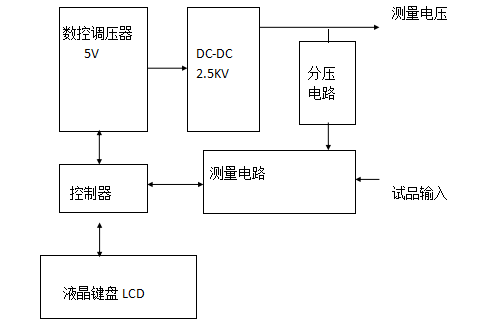

水内冷发电机绝缘测试仪原理简介图 各部分功能
液晶键盘:负责键盘、显示。
数控调压器:采用PWM电路高效率产0-5V标准输出。
DC-DC 0-2.5Kv:采用升压变压器,高效转换,输出2.5kv的直流高压。具有短路保护功能
分压电路:2.5KV的高压,转换成5V,便于AD采集。
测量电路:负责数据采集,电流变换等。
控制器:将所有上述模块连接,完成测量。
