注意：当第一次使用时，需充电6小时。否则不能正常工作。充电方法详见"电池充电"的相关内容。
1）试验前应拆除被试设备电源及一切对外连线，并将被试物短接后接地放电1min，电容量较大的应至少放电2min以免触电和影响测量结果。
2）用干燥清洁的柔软布擦去被试物的表面污垢，必要时先用汽油洗净套管的表面积垢，以消除表面漏电电流影响测试结果。

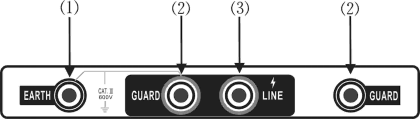

3）将带高压测试线（红色）插入（3）LINE端，绿色插头端插入(2)GUARD端,另一端探针或夹子接于被试设备的高压导体上。将测试线副线（绿色）插入（2）GUARD端(右手边
)，另一端接于被试设备的高压护环上，以消除表面泄漏电流的影响（详见"屏蔽端的使用方法"相关内容。将另外一根黑色副线测试线插入地端（EARTH）（1）端，另一头接于
被试设备的外壳或地上，如图3所示。
图3：测试端接线图
注意：在接线时严禁将LINE与GUARD长时间短路，以免发生过载现象！
1.转动波段开关（9）选择需要的测试电压，这时如果电源正常则 电源指示灯（6）应发绿光，如欠压则发红光。
2.绝缘电阻测试仪开始自检，液晶屏幕上出现操作提示。
3.按下或锁定测试键（7），测试编号自动累加开始测试。这时高压状态指示灯（6）和液晶屏上高压警示符号点亮并且仪表内置蜂鸣器发出警示音，代表LINE端（3）有高压
输出。时间标志符号（8）开始闪动。
警告：测试过程中，严禁触模探棒前端裸露部分以免发生触电危险！

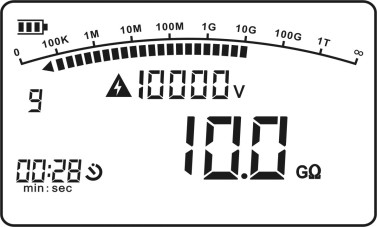

4.这时液晶屏进入测试状态显示模式，见图4所示。
图4：测试状态显示模式
5.绝缘电阻测试仪每隔一定时间发出提示音（15秒、1分钟、10分钟）。
注意：每次测试时间最长为10分钟，超过时间会自动停止测试。需要再次测试时，需要松开或解锁测试键并再次按下或锁定。
6.如果需要停止测试，松开或按下反时针旋转到12点方向并松开测试键（7）。这时绝缘电阻测试仪停止高压输出，显示测试结果。
警告：试验完毕或重复进行试验时，必须将被试物短接后对地充分放电才能保证人身安全和下次测量的准确性！
7.需连续进行第二次测量时，再次按下不松开或按下并顺时针旋转按钮到锁定状态测试键（7），按4-6步骤执行。
注意：仪表可保存19次测量结果，超过19次后，屏上MEM标志闪动，不能继续保存测试结果，除非按存储键（5）3秒钟以上，可清空内存，重新开始保存数据。
1、转动波段开关在任意一电压档，此时电源接通。
2、按动存储键（5）来显示保存的测试结果（此时MEM标志点亮，代表内存中有测试数据可供查询）。

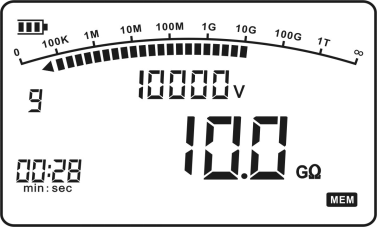

3、按动翻页键（5）选择编号，可查询该编号测试结果（当时测试所用的电压值，测试时间以及停止测试时的阻值），见图5。
4、查询完毕再次按下存储键，可退出查询状态。
图5：查询状态显示
1. 转动波段开关在任意一电压档，此时电源接通。
2. 长按存储键（5）3秒钟以上，此时测试编号（9）变为0，所有测试数据清空。

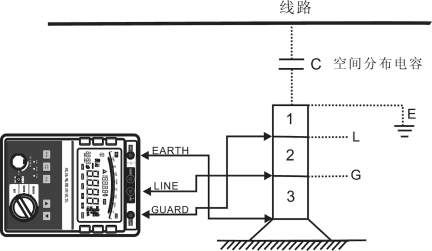

在电力电缆等的绝缘测量或外界电磁场干扰时，为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度，在实际测量过程中，采用绝缘电阻测试仪的屏蔽端来消除漏电电流、屏蔽干扰。对于两节及以上的被试品，例如避雷器、耦合电容可采用图6所示的接线进行测量。图中将屏蔽端接到被测避雷器上一节法兰上，这样，由上方高压线路等所引起的干扰电流由屏蔽端子屏蔽掉，而不经过测试主回路，从而避免了干扰电流的影响。对最上节避雷器，可将其上法兰接绝缘电阻测试仪地端（EARTH）后再接地，使干扰电流直接入地。但后者不能将干扰完全消除掉。
图6：利用屏蔽端（GUARD）屏蔽干扰其它方面的应用可参考此接法。
注意：当开机时，电源状态灯红灯闪亮，表示电池电量快要耗尽，应立即充电。
1）绝缘电阻测试仪可采用交直流两种方式供电，但在现场电源干扰较大或不稳定时，推荐使用的内部电源供电。
2）首次使用绝缘电阻测试仪时，需充电6小时。否则不能正常工作。
3）充电电路采用专用智能充电管理模块，可自动停止充电并监视电池电量，在测试过程中如发现电源状态指示灯红灯闪亮表示电池电量快要用尽，需充电，但这时不影响绝缘电阻测试仪的正常使用。
注意：在充电之前，请确认交流输入电压范围应为220VAC±15%，以免接错电源造成不必要的损失。
4）将电源适配器的一端插入仪表电源插孔中（9），另一端接交流电源，充电指示灯红灯亮，充电开始。
5）电池充满后，充电指示灯绿灯亮，快速充电完成，这时可适当延长充电时间。
注意：不使用时，应确保波段开关（8）处于关闭状态(OFF)，长期不使用时需将电池充满并从电池仓中拿出,以延长电池使用寿命。
注意：当无法开启电源时，需充电或更换电池或使用交流电源。
