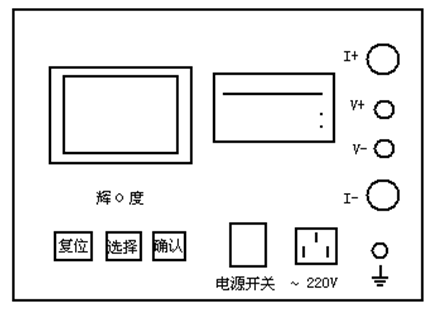

图一 面板
根据被测导线要求，将测试钳分别对应铗紧被测端子。测试线另一端接对应面板上的电流端子I+ 、I-和电压端子V+、V-。

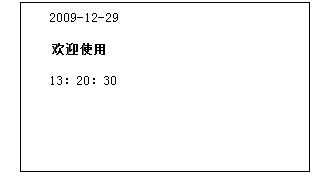

接线正确无误后，打开电源开关，屏幕显示如图二。
图二等待5秒钟左右屏幕显示如图三所示：
图三
屏幕显示菜单各选项分别是：
（1）"选择电流"：选择仪器测试电流，分别为30A、40A、50A，用选择键进行选择。选择完成后按确认键进入下一选项。
（2）"导线长度"：被测接地线两点间的距离,单位 米,默认值
10.00。当反显示框在此选项时，可用选择键进行修改，确认键确认并将修改处后移，直到修改到最后一位，按确认键完成修改。继续按一次确认键进入下选项。
（3）"线截面积"：被测接地线截面积,单位 mm2 默认值 50，分别为50、70、95、120、35、25、16、10等常用规格的导线截面积，按选择键选中与被测接地线一致的截面积，按确
认键进入下一选项。
（4）"测试"：此选项为仪器的测试项，如果其他选项确定选择正确后，此处按确认键开始测试。
（5）"查询"：此选项的目的是对已存储的数据记录进行查询、打印或者清除记录，按确认键进入。
（6）"设置"：此选项的目的是对时间或者参数进行设置，以保证时间的准确性或测试数据的准确性。
（7）现以被测短路接地线实例具体说明按键操作。
导线长度 5.3米
导线截面积 70 mm2
选择电流：30A
按要求接好测试线，插上接地线成组直流电阻测试仪电源线，打开电源开关，等进入选择界面后按选择键选择30A电流，按确认键确认并进入导线长度修改，当按选择键后第一位反显示，按选择键进行更改，每按一次选择键该位数值增1（如果大于9时，显示".",再选择变为"0"继续循环） ，当变为5之后，按确认键确认，第二位反显，同样的方法按选择键 选择，当变为"."后按确认键确认，第三位反显。选择"3"后按确认确认，第四位反显，选择"0"后确认，第五位反显，同样选择"0"后确认，此时变为全部反显，如果输入不正确的，可按选择键重新输入，否则按确认键进入"线截面积"选项，按选择键进行选择，选中"70mm2"后按确认键进入"测试"选项，按确认键接地线成组直流电阻测试仪开始测试，出现如下图界面：
图四
电流达到设定值并且稳定后，屏幕显示如图五。
图五
几秒钟后，屏幕显示测试结果，如图六。
图六
屏幕中各项代表的含义：
I：接地线成组直流电阻测试仪实际输出电流值为30.02A;
RL：被测导线为5.3米的总阻值。
Rv: 被测导线平均每米电阻值。
Ro：截面积为70mm2的被测导线平均每米参考阻值。
当Rv≤Ro：可以判断出所测导线符合要求，产品合格，否则产品不合格，本判断结果只能针对部分铜质材料接地线，不能全部以此做为判断依据。
此时，如果按选择键，可对数据进行存储，如果想打印数据，长按选择键可进行打印测试结果；按"确认"键，接地线成组直流电阻测试仪重新开始测量，按复位键结束测试，变为开始选择界面。
（8）如果想查询数据，请按选择键键使查询处于反显，按确认键进入，屏幕显示如下：
记录
图七
按确认键记录号减一，显示上一条记录。按选择键记录号加一，显示下一条记录。长按选择键打印当前记录。按复位键退出查询。
（9）如果接地线成组直流电阻测试仪开机时显示的时间不正确，可按选择键使设置处反显，按确认键进入，显示如下：
图八
按选择键使设置时间反显，按确认键进入下一界面：
图九
按选择键进行修改，按确认键使光标后移，当光标到最后一项时，修改完成按确认键确认后时间开始变化，几秒钟后屏幕返返回图八界面，选择返回确认后回到图三界面。
