1.按图三接线方法接线。

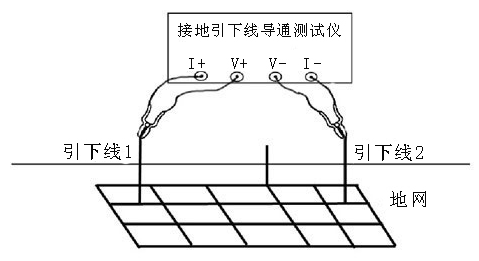

图三 四端子接线图
接地引下线导通测试仪附带两根测试线，一根红色50米的线在线盘上，在大的叉子接在红色接线柱I+，小的叉子接在红色接线柱U+，一根黑色5米的线上大的叉子接在黑色接线柱I-，小的叉子接
在黑色接线柱U-。
2.先找出与地网联接合格的引下线作为基准点。
3.使用接地引下线导通测试仪自配的两根测量线（50米、5米）一端插入仪器接线座，带有测试钳的一端夹到基准点和被测点（其中黑色测试线夹在基准点，红色测试线夹在各个被测试点上）。
4.为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。
5.接线检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。按"测量"键后即开始测试，屏幕中间的显示区显示测量的电阻值即为导通电阻值，单位为mΩ。
测试结果是否正常请参考下表：
导通电阻值 150mΩ 500mΩ 1Ω
状态 良好 异常 严重异常
6.弹起"测量" 键，设备测试结束，关掉电源，将测试线夹收好，放入附件包内
1. 使用接地引下线导通测试仪前请仔细阅读说明书，按照说明书上正确的接线方法接线。
2. 试验时请确认被测设备已断电，并与其它带电设备断开。
3. 在使用中必须可靠的接地。
4. 更换保险管和配件时，请使用与接地引下线导通测试仪相同的型号。
不使用时应置于通风、干燥、阴凉、清洁处保存，注意防潮、防腐蚀性
