SC-2000B直流系统接地故障测试仪使用方法

直流系统接地故障测试仪操作方法

一、直流系统接地故障测试仪工作原理

    直流系统接地故障测试仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点：检测灵敏度高、不断电查找、不影响系统正常运行、抗干扰能力强、安全可靠等。
    波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。
    直流系统接地故障测试仪由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。
    信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路输出反馈及保护等部分组成，其实现原理图如下：

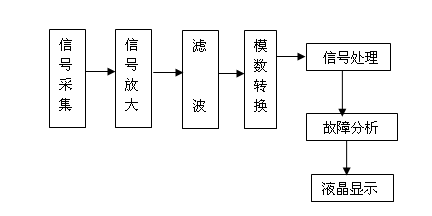

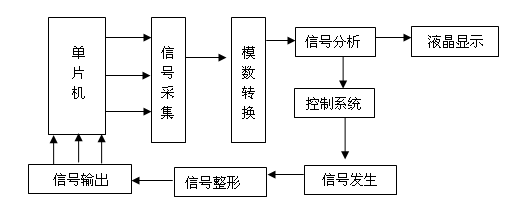

信号发生器原理图 信号接收器原理图

二、直流系统接地故障测试仪技术指标

（一） 信号发生器

输出信号频率：2.5Hz
信号空载输出电压：±20V±5%
信号电压幅值误差：<5%
信号短路输出电流：≤80mA
输出口抗冲击能力：400V直流冲击
电源电压：AC220V±10%
电压频率：50Hz±5%
输入保险：200mA
最大功率：3W
体积：300mm×270mm×200mm
输出信号频率：2.5Hz
信号空载输出电压：±20V±5%
信号电压幅值误差：<5%
信号短路输出电流：≤80mA
输出口抗冲击能力：400V直流冲击
电源电压：AC220V±10%
电压频率：50Hz±5%
输入保险：200mA
最大功率：3W
体积：300mm×270mm×200mm

（二）信号接收器

信号电流检测灵敏度：0.5mA
信号发生器阻抗：40K?
最大输出电流：2.5毫安
接收器显示：数字0-19
体积：210mm×100mm×32mm
A钳口尺寸：Φ50mm
B钳口尺寸：Φ7mm×9mm

（三)整机

检测最大接地电阻：300KΩ
接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ； 4.5KΩ-300KΩ 误差≤10%。

三、直流系统接地故障测试仪结构

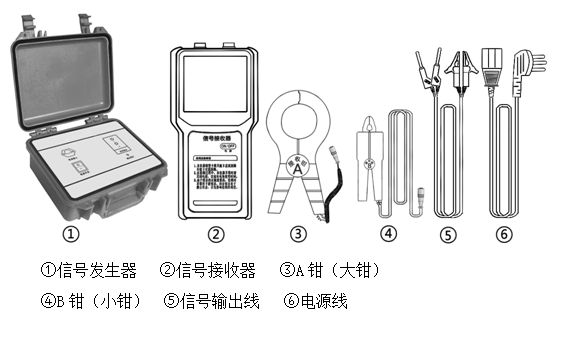

（一） 整机构成

（二） 信号发生器（见图1）

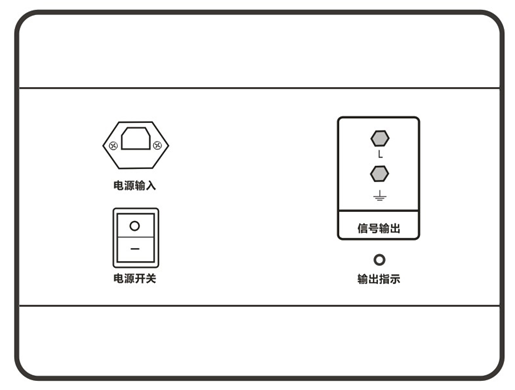

图1 信号发生器面板图示意图 【电源输入】：信号发生器工作时需要外接AC220V电源，该电源插座下部方框内有一保险丝（2A）。
【电源开关】：开机时将开关标有"I"的一端按下，关机时将另一端标有"O"的一端按下。
【输出指示】：打开电源后信号发生器即开始输出信号，信号输出正常时，输出指示灯会闪烁，表示有正常低频电压输出。
【信号输出】：信号输出口。使用时插入输出引线，通过其输出信号。
信号发生器的接入：
    信号输出引线插入信号发生器，红夹夹母线，黑夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。根据直流系统接地故障的情况，将信号发生器接到靠近蓄电池输出端的母线和地线上。已检测到有接地但回路走向较远的支路，为提高检测精度，可把信号发生器接在离故障区域更近的支路始端的直流保险出口处，或回路下面的直流小母线上。检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。

（三）信号接收器

信号接收器面板(见图２)图2　信号接收器面板图 【A钳接口】：接标记为"A"的接收钳，此钳为大钳。
【B钳接口】：接标记为"B"的接收钳，此钳为小钳。
【液晶屏】：点阵式液晶显示器。
【电源开关】：开机或者关机均按"ON/OFF"键。
    信号接收器的使用： 用卡钳分别钳在与故障母线相联的各个主回路上，并分别看液晶显示器显示情况。绝缘值由低到高用0-19显示，01表示绝缘较差，19表示绝缘良好。当液晶显示器显示一较低的数值时便可确定故障出现在此主回路上，然后再将卡钳分别测与故障主回路相联的各分支路，通过液晶显示器状态确定故障支路，依次类推，用同样的方法便可找到最终的故障支路。检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。同时可根据馈线电缆走向和设备连接情况对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。
    直流系统接地故障测试仪所配卡钳可用来测量母线上的电流、馈线上的电流，其灵敏度极高。由于其灵敏度高，在手拿卡钳抖动时，可能因磁通变化而造成故障检测仪显示数据不稳定。因此，测量时应尽量拿稳卡钳或钳住馈线后松开手，让它固定在测试位置，直到测量到稳定的数据为止。

（四）信号输出线

红色引线接故障母线端。黑色引线接地。红色插头插入信号发生器的" L"端，黑色插入" "
图3 信号输出线示意图

四、直流系统接地故障测试仪注意事项

1. 由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动。
2. 信号源应加在故障母线和地上。
3. 直流系统接地故障测试仪钳型卡钳只能卡直流回路不能卡交流回路。
4. 当各个支路都无明显接地时，应注意接地点是否在供电部分，例如蓄电池、充电机等部位。
5. 在检测过程中，钳表和信号接收器不用时请关闭电源，以延长电池的使用时间。
6. 信号接收器电量不足时，应及时更换电池，以提高检测的准确性。
7. 由于钳表的灵敏度很高，检测时不要用手握钳表，应让钳表处于静止状态，以免影响检测准确度。
