DIDW-3A地网接地电阻测试仪使用方法

地网接地电阻测试仪操作方法

一、地网接地电阻测试仪测量接线

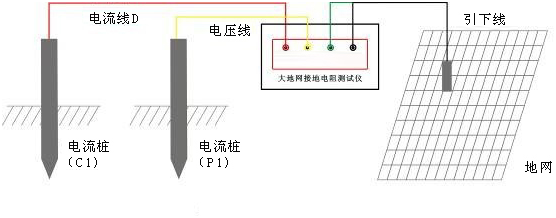

图3 三极法测量接线图测量电流线D：线径≥1.5mm2 ,长度为地网对角线长度的3 ～ 5倍；
测量电压线1：线径≥1.0 mm2 ,长度为0.618D；
测量电压线2：接被测地网
测量接 地线：接被测地网

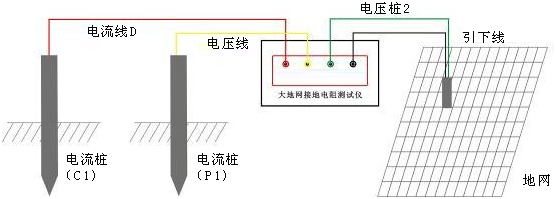

图4 四极法测量接线图四极法测量时，从地网的地桩上引出二根连接线分别接地网接地电阻测试仪的电压极P2、接地网C2两接线柱，然后按测量操作步骤进行测试。

二、地网接地电阻测试仪操作步骤

（一） 操作步骤

A.首先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的
连接是否导通，如未导通，请处理后重新连接。
B.电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3～5倍。
C.电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。另一端分别接在两个地桩上（如图3所示）。
D.将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。
E.检查连线无误后，给仪器接上AC 220V/50Hz电源，对地网接地电阻测试仪进行通电。
F.按测量键，开始测量。
G.地网接地电阻测试仪显示测试结束后，记录测试数据（可多次重复测量）。
H.关掉地网接地电阻测试仪电源后，拆除连线，测试过程结束。

（二）操作说明

A.打开电源开关，计算机进行自检，几秒钟后，液晶屏显示中文主菜单如图5所示，表示自检成功。

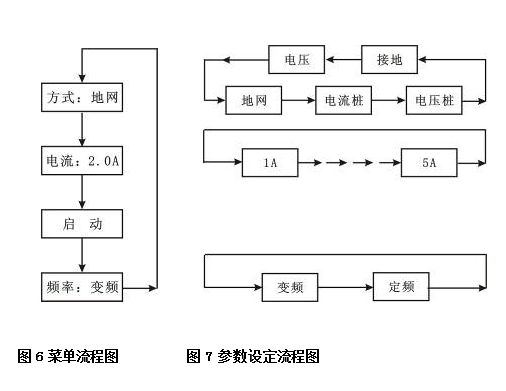

图5 中文主菜单 B.按"开始/暂停" 键，可移动光标至各菜单项，并循环指示。 被选中项反白字体显示。选择键的流程见图6所示
C.在光标当前所示项目，按“上档键”、“下档键” 键可进行该项菜单的变更，并循环指示，流程见图7所示。
D.将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。

（三)测试

打开电源开关，当光标在测试项目上时，按确认键并保持大约5秒钟后，地网接地电阻测试仪开始测试。

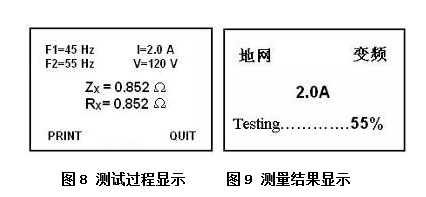

测试过程中显示的画面如图8（地网，变频）所示，当下面的进程到100%时候测试完毕，然后显示测量结果见图9所示，此时光标指示打印机图标，按确认键打印报告。
测量结果的意义如下：
Zx： 测量的地网阻抗值 Rx: 测量的地网电阻值 V： 施加电压值
I： 试品流过的电流 F1,F2 : 试验频率
打印结束后，关闭电源开关，解除连接线，测试完毕。 测试过程中屏幕上出现的检查电源，检查电流桩，检查电压桩，检查地网等都表示仪器自动检查，一般情况大约15秒钟左右
请耐心等候，不必着急。

（四）测试菜单详细解释

A.测量方式:

地网接地电阻测试仪可以选择三种测量方式，即"地网"，"电流桩"，"电压桩"。他们的作用分别是测量地网阻抗，电流桩阻抗，电压桩阻抗.一般情况下做实验的时候应选择"地网"来测量大地网的阻抗。而当用户要求测量电流桩或电压桩阻抗的时候可以选择后它们再直接测量.

B.频率选择:

地网接地电阻测试仪可以选择两种测量频率，即"变频"和 "定频"。 在现场做试验的时候，一定要选择"变频"来做实验，这样测量能够消除现场的电磁场干扰。 "定频"方式只是在实验室里面做实验的时候才能使用。 "变频"采用的是45Hz和55Hz双变频来测量，而"定频"采用的是严格50Hz来测量。

C.电流选择:

地网接地电阻测试仪提供5A 、4.5A 、4A 、3.5A 、3A、2.5A 、2A 、1.5A 、1A 9种测量电流。 一般情况下，根据电流桩阻抗的大小来选择测试电流，使用3A电流即可。

D.自动打印:

当光标在电流上时候，按一下"确认"键，在屏幕左下角会出现或消失打印机小符号，代表选择或取消自动打印功能。当选择自动打印时候，测试完毕，仪器自动打印结果。当
取消自动打印时候，如果想打印结果，需要手动打印结果。

E.手动打印

测试完毕，出现图9所示界面。按"开始/暂停"键可以在print 、quit之间选择。
如果选择print（打印） ，按"确认"键，就会打印结果。 如果选择"quit（退出） ，
按"确认"键,就会返回初始界面如图5所示。

（五）测试过程中地网接地电阻测试仪自诊说明

A."请开机重启"时候 ，可能是内部电源保护，关机重启。
B."电源模块错误，请联系厂家"时候，把光标移动到"地网"上，按10下"确认"键，听到地网接地电阻测试仪喇叭响一声，并且在屏幕的左下角出现一个反色的打印机符号。然后关机重启。如果继续无法测试，请联系厂家。
C.测试电流为0.0A时候，可能"电流线"连线与"电流极"地桩接触不良或地桩太少，需增加地桩，减少回路电阻。地桩深度不少于0.5m。电流桩电阻应该小于200Ω。 D.若地网接地电阻测试仪显示的测量值极低（＜0.01Ω）则可能是电压线未连接上。
E.检测时候，如果测试电阻小于20Ω的时候，建议测试电流使用2A，以免电流突然升大损坏地网接地电阻测试仪。

三、地网接地电阻测试仪注意事项

1. 为使测试顺利进行，测试前请先用万用表检查测试导线与地桩的接触点是否完好，并测量已放好的线是否有断路现象。
2. 四极法测量时地网接地电阻测试仪会自动消除接线误差。
3. 当光标在电流上时候，按一下"确认"键，在屏幕左下角会出现或消失打印机小符号，代表选择或取消自动打印功能。
4. 地网接地电阻测试仪如出现其它故障，请直接与本公司售后服务部联系，请不要私自拆检。
5. 测量线根据地网的大小由使用者自配。
