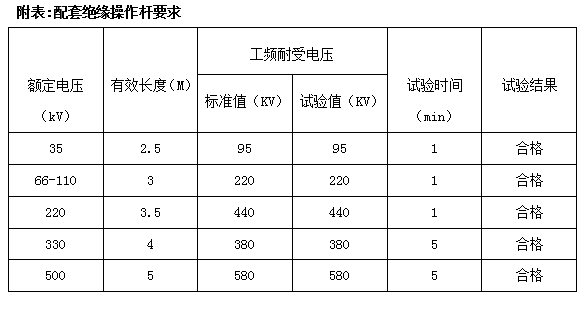

参照装配图,组装DHJY-H仪表。用M8螺丝将WG-15表装于绝缘操作杆上,杆的长度应符合带电作业的规定(见附表)。调整接头,使接触杆与被测绝缘子的悬挂方式对应,能顺利地接触到被测绝缘子两端的金属部分。连接好插头,打开开关,有液晶显示便可工作,读数的单位为kV。
测量范围: 1~30kV
精 度: 1级
极间耐压: 35kV
极间电容: 2pF
输出形式: 液晶数字显示
电 源: DC9V 6F22×1节(200)小时
体 积: 140mm×170mm×180mm
重 量: 500g
在更换电池时,将显示盒的前后两部分拉开便可更换。用户可以调整显示盒内的调整电位器进行校验调整。绝缘子分布电压测试仪保修三年。表头切勿交叉使用。
更换电池时,将显示盒后面的两个螺丝拧开。用户可以调整显示盒内的调整电位器进行校验调整。绝缘子分布电压测试仪保修两年。表头切勿交叉使用。
