DHJY-T绝缘子故障测试仪使用操作方法

绝缘子故障测试仪操作方法

一、操作方法

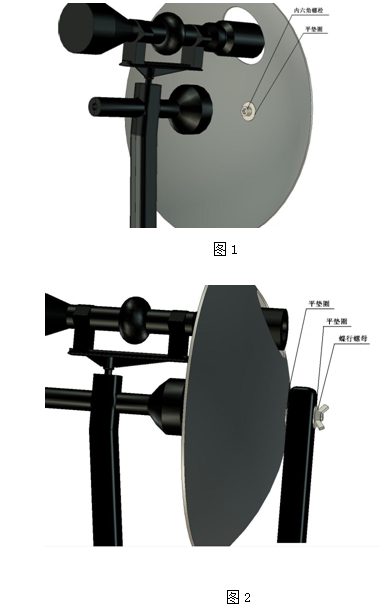

1、打开包装箱，将仪器取出，集波器安装如（图1、图2）所示：
绝缘子故障测试仪集波器安装图 2、取出耳机，将插头插入耳机插孔后，戴好耳机。
3、进行线路侦测时，将背带连接好，保持仪器方向为斜上方，背在肩上。

4、准备（每天工作的第一次开机时使用）：

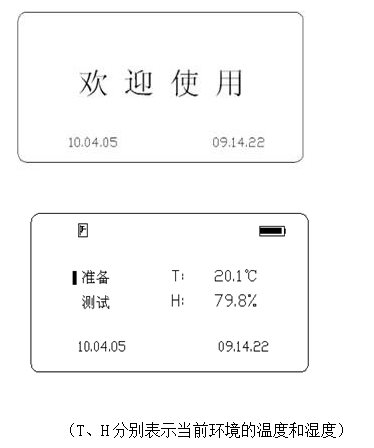

（1）按开机键，液晶显示屏显示如下所示开机字样，几秒后，欢迎画面结束，仪器进入正常工作状态。
绝缘子故障测试仪开机界面如果液晶显示屏显示电压不足（开机后在电池旁边出现有闪动的叹号，或是全屏亮度明显变小）应先充电，然后再使用。

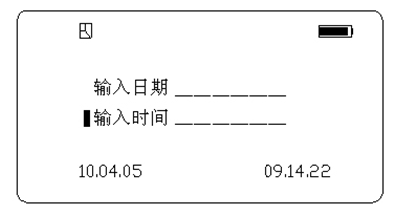

（2）设置时间日期（时间及日期信息不正确时使用）当光标在"校时"时按"确认"键进入日期时间设置页面；当光标在"输入日期"时，按数字键输入当前正确日期，（格式为 YY-MM-DD）；日期设置完毕后，按"移项"键，将光标移动至"输入时间"，按数字键输入当前正确时间，（格式为HH-MM-SS）。
绝缘子故障测试仪时间日期设置界面所有设置工作结束后按下"确认"键，屏幕下方日期时间为设置后的正确日期及时间后，按下"取消"键回到上一页面，日期和时间即设置完毕。
（3）准备完毕，按下"取消"键至主界面。

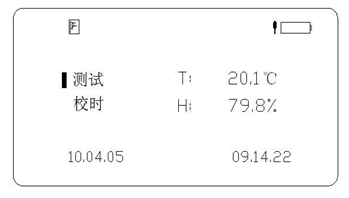

绝缘子故障测试仪时间日期设置完成界面

5、测试

（1）调灵敏度：进行侦测前，应首先将主机左侧的灵敏度旋钮调到最大。

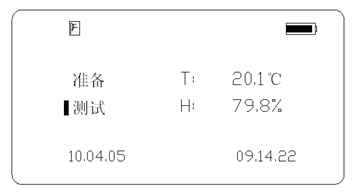

（2）在主界面下，按"移项"键将光标移动至测试，

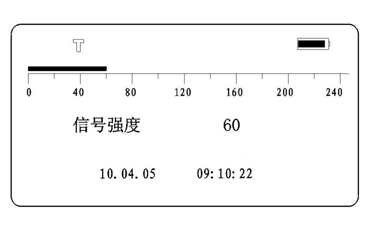

绝缘子故障测试仪测试界面按"确认"键进入主测试界面，然后按"0/激光灯"打开激光。
绝缘子故障测试仪主测试激光灯打开界面（3）初步侦测：手持测试仪对准要检测的绝缘子或其它高压电气设备（如高压开关等）进行侦测，如耳机中出现"咔嚓咔嚓"的放电音，且液晶显示器显示强度为增加"10"以上，说明该绝缘子或是周边存在放电，若"咔嚓"声音很大，说明该绝缘子或是周边损坏的程度已经很大，放电剧烈，应重点注意。
（4）定位，在正常测试状态下，按下面板上"移项/激光灯"打开激光定位器，配合目镜观测，定位放电点和故障位置。

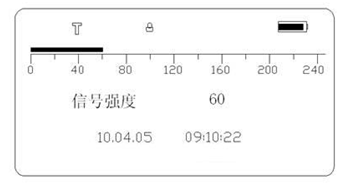

（5）锁定，检测到某串绝缘子放电声音偏大时，按下手柄上的红色按键，屏幕上面出现一个锁定标志主机进入锁定状态，可根据液晶显示屏显示值和现场环境等因素确定是否需要进行记录，如无需记录，再按下该键，液晶显示屏上锁定标志消失，仪器自动恢复到正常工作状态。
绝缘子故障测试仪主界面锁定状态

6、关机

侦测工作结束，应即时按下"关机"键，声音消失，显示屏关闭，表示测试仪关机成功。

7、装箱

所有侦测工作结束后，请将耳机和相关测试仪从主机上取下，并将主机按方向装入包装箱，以免滑动造成设备的损坏。
侦测指导：
（1）线杆、变压器附近检测，应沿线杆或变压器周围对同一绝缘子或电气设备做多点检测，避免误判。
（2）变电站、机车场等地检测时，放电地方多，放电量比较大，液晶显示背景信号强度大，不易分辨出放电强度的大小，这时应将灵敏度旋扭调至适当位置（适当变小），以液晶显示为主，耳机声音为辅的原则进行多角度定位检测。
（3）因各种生产厂家绝缘子的材料和制作工艺略有不同，侦测到放电故障后仪器显示的数值也不同。
（4）听到故障声音后（故障声音包括放电产生的高频声音和绝缘子本身绝缘电阻下降发生的高频杂音），原则上应按常规方法针对性的检修，外观检查，清洗，擦拭等。
（5）在干燥天气，普通低压电路（距离0.5-15M），2～10kv（距离5-40M）,10～220KV(距离5-50M)，220～500KV(距离10-60M)，线路听到故障声音后显示信号强度值大于10（参考值），说明此绝缘子绝缘不良或绝缘子串绝缘电阻降低（灵敏度调至最大）。
（6）侦测闪络故障时，受天气状况影响（如晴天，阴天，气雾天）所测数值有所不同。在同一绝缘子上，如晴天检测不到故障声音，而在湿度较大时能够检测到故障声音，也可表明该绝缘子有劣化迹象。
（7）在一定湿度下（如早上、气雾天）没有听到放电音，可减少绝缘子擦洗次数，避免大面积盲目擦拭每个绝缘子，省工省时，减轻工作量。
（8）合成绝缘子故障主要表现为放电。选择湿度大的天气侦测效果较好。
（9）在晴天时对变电站高压接头在3-6米侦测时，10KV显示信号强度值大于30；35KV显示信号强度值大于40；110KV显示信号强度值大于70；220KV显示信号强度值大于100；500KV信号强度值大于170；即接触不良应用引起重点注意（参考值）。
（10）在干燥天气侦测到的绝缘子故障音多为低阻和闪络故障，湿度较大的天气多为污染故障（包含低阻和闪络故障）。
（11）在同一条线路上，对多个绝缘子进行比较，可迅速判断出故障绝缘子。
（12）在同一条线路上，对多个绝缘子进行侦测时，应首先检查信号强度值大的绝缘子故障，再检查信号强度数值比较小的绝缘子故障。
（13）侦测中，背景中有可能存在相似频段的声波，可能会干扰机器，一般不连续性的，应注意区别,必要时可将灵敏度适当变小。

二、注意事项

为保证仪器的使用质量及测量过程的顺利进行，敬请注意以下事项：
1、测试时，使用人员与被检测带电设备必须保持安全距离，非专业人员不得操作。
2、测试仪上的红色激光不得直接射人眼，以免损伤发生危险。
3、开机后，如显示电压不足，应先充电。
4、请使用原装充电器充电，以免损坏仪器。
5、仪器损坏后，用户不得自行拆机修理，以免扩大故障范围。
