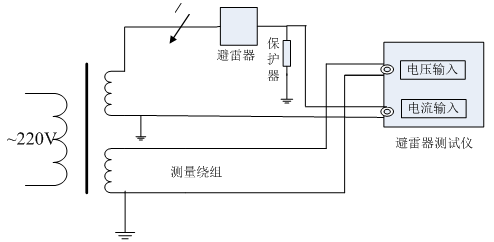

图2 本方法需配可调交流高压电源,电压信号输入接到试验变压器的测量仪表端,氧化锌避雷器一端接高压,另一端经一保护器接地,与氧化锌避雷器特性测试仪的地和高压电源地在联接在一起。交流电流信号输入端接到避雷器的下端和地。 升压值 ≤ 10KV/1.5 ≥ 35KV/

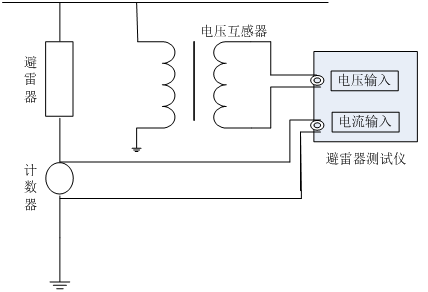

图3 在线测量时电压信号输入端接到与被测避雷器位于同相PT的二次测,电流信号输入端接到避雷器的计数器两端,氧化锌避雷器特性测试仪的接地端接至计数器的下端并与地相联。 根据现场的要求参照上述接线方式正确连线
1.接好联线和仪器电源,打开电源,屏幕上显示如下图4所示:
图4 主菜单 2.点击系统设定菜单,出现下图5所示菜单:
图5 系统设定菜单 在此菜单下,可以设定变比值和补偿角。
数字的输入为:- 1 2 3 4 5 6 7 8 9 0 . 循环. 变比的输入不能有负数, 补偿角的输入只能笫一位数选择负号, 其余的输入为错误
的输入. 数据中间只能用一个小数点.
↑:循环数字。↓:向右移动位。数字输完按返回即保存。
*注意变比值的正确算法:
试验变压器变比的确定方法:这里的变比应为高
压绕组与测量仪表绕组的匝数比或电压比。例如交流输出额定电压为50KV的试验变压器,一般测量仪表绕组的额定电压为100V,所以变比为50KV/100V=500。在线变比的确定方
法:以110KV避雷器为例,其变比为(110KV/ )/(100V/ )=1100。
*输入补偿角的算法:
在补偿角为0时, 先测出A相和C相的角度φ{φA和φC},然后用{φC-φA}/2=补偿角
φA为正φC为负.

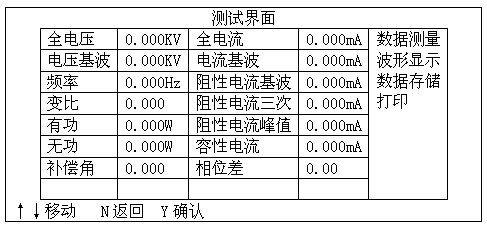

3.点击数据测量菜单,出现下图6所示菜单:{点击数据测量菜单等计算机采样完成即显示数据,时间大约四十秒。转换菜单时,按键时间要长点等一个采样周期完成。} 图6数据测试主菜单 补偿角:已存储的数据可修改补偿角度,但修改值只影响当前显示/打印数据,不能存储。
变比:PT或试验变压器变比,显示试验电压U为输入参考电压Uref与K乘积。由于K并不影响角度或电流量测量,也可以设置为1直接显示U1。应注意当没有U1输入时,不能得到正确的测量结果。已存储的数据可修改电压变比,但修改值只影响当前
显示/打印数据,不能存储。

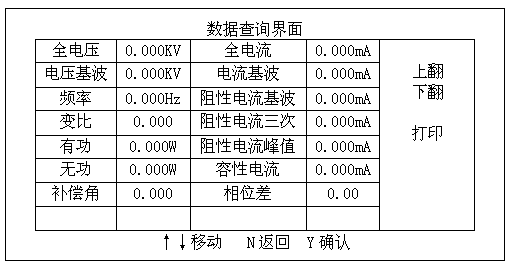

相位差:基波电流超前基波电压的相位差,其中包含补偿角度。可由角度直接评价MOA性能,有相间干扰时要扣除干扰角度再评价。 图7 数据查询主菜单 4.点击数据查询菜单,出现下图7所示菜单:
图7 数据查询主菜单
5. 打印输出
如需打印直接按屏幕提示操作,为了方便用户对测试数据进进行分析、保存,氧化锌避雷器特性测试仪将100组的试验数据进行存储,任由用户选择打印。(测量完毕后,用户根据自己的需要对数据进行储存。)
