测量前先连接地线,测量完最后拆接地线!如果接地点有油漆或锈蚀必须清除干净。
参考电压信号线一端插入参考电压插座,另一端接被测相PT二次低压输出:小黑夹子接中性点(x),小红夹子接待测相电压(a/b/c)。外施法测量时接升压变压器的测量绕组。如果PT距离较远,可使用加长线。
先将泄漏电流信号线插头插入氧化锌避雷器,后将另一端夹子夹到(或通过绝缘竿搭到)被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上,由MOA下端取电流信号电流信号不能使用加长线。

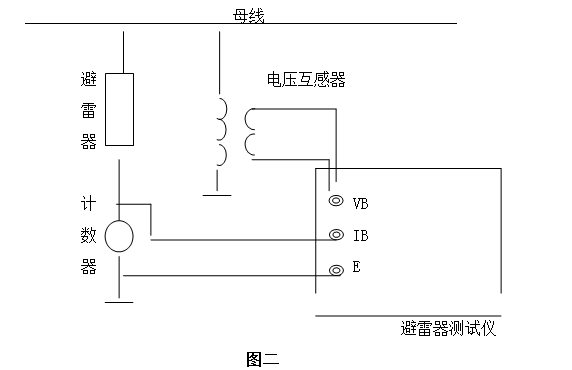

接线图如下(图二):
在MOA底座上设置电场感应传感器,其感应电流超前电场强度(母线电压)90°,经过积分运算后与电场强度或母线电压同相位,因此可以用电场感应传感器的信号作为测量参考。氧化锌避雷器输入电场感应传感器信号,同时输入MOA电流信号,经过傅立叶变换可以得到电场基波E1、电流基波峰值Ix1p和电流电场角度Φ。与电场同相分量为阻性电流基波峰值(Ir1p)正交分量是容性电流基波峰值(Ic1p)。
1)使用B相感应信号作参考
因为A/C两个边相对B相底座的电场影响抵消,应将感应板设置到B相MOA底座上与A/C相相对称的位置,可以得到B相正确的相位信息。A/C相MOA底座电场受B相影响,不要将感应板设置到A/C相MOA底座上。

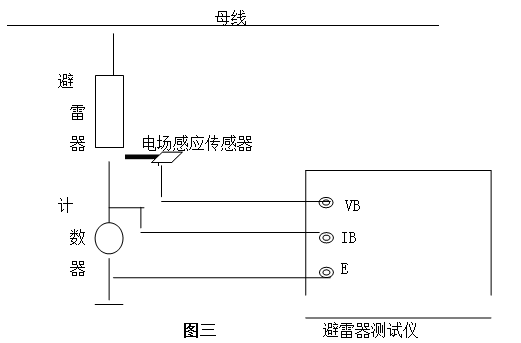

接线图如下(图三):
仅仅需要一根电流线,取到电流信号即可测量出全电流和阻性电流。(此模式为快速测试,仅需要B相电流信号,按测量后为等待状态。依次接A、B、C相放电计数器上端,打印机开始工作为一相测量周期结束,测量完后关机退出)
先将泄漏电流信号线插头插入仪器,后将另一端夹子夹到(或通过绝缘竿搭到)被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上,由MOA下端取电流信号电流信号不能使用加长线。

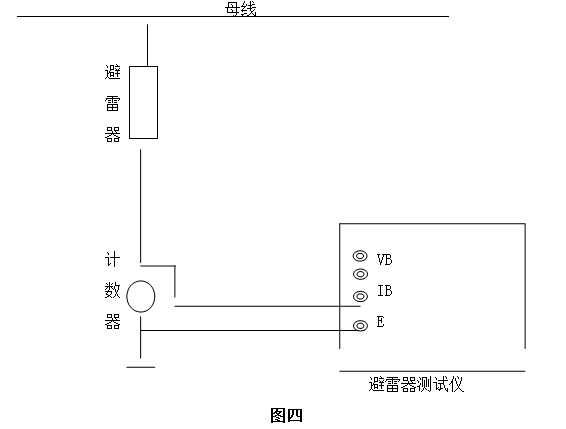

接线图如下(图四):
测量前先连接地线,测量完最后拆接地线!如果接地点有油漆或锈蚀必须清除干净。
参考电压信号线一端插入参考电压插座,另一端接B相PT二次低压输出。/

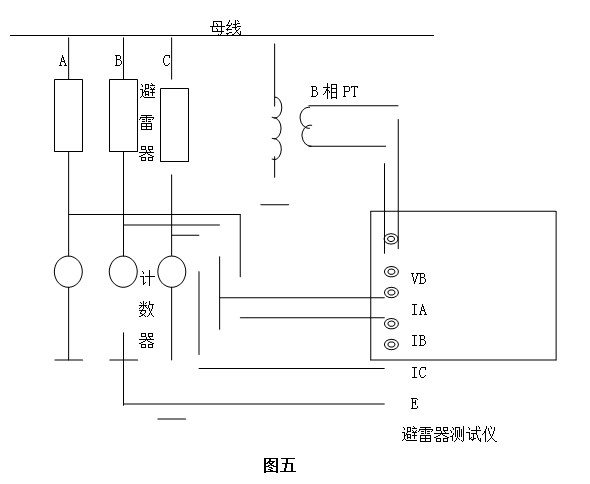

先将泄漏电流信号线插头插入仪器,后将另一端的四个夹子夹到(或通过绝缘竿搭到)A,B,C相MOA放电计数器上端和地端。电流信号不能使用加长线。
1.打开电源开关, 屏幕出现如下开机界面。
图六 2.主菜单的具体操作说明如下:
1)线路编号:按"?"键将光标指向"线路编号",按"?L"键进入;按"?"键选择要调整的位置,此位置下会有一个小光标;按 "▲"、"?" 键进行选择,所有位调整完成后,
按"?L"键。
2)PT变比:按"?"键将光标指向"PT 变比",按"?L"进入;按"?"键选择要调整的位置,此位置下会有一个小光标;按 "▲"、"?" 键进行选择,所有位调整完成后,
按"?L"键。
3)测试相序:按"?"键将光标指向"测试相序",按"?L"进入;按"?"键选择要调整的位置,此位置下会有一个小光标;按 "▲"、"?" 键进行选择,所有位调整完成后,
按"?L"键其中A,B,C表示单相测量,X表示三相同测.
4)补偿角度:调整方法同上,一般相间干扰的影响大约在2°? 5°,由于准确测算干扰量有一定困难,一般不提倡硬性补偿,而是将其设置为0.0°,可以按规程要求,纵向
比较一段时间内数据变化趋势。如果需要调整边相校正角,可参考后面"测量原理"的有关章节.如果选择三相同测,角度自动补偿.
5)日期:调整方法同上,用"?"键选择要调整的项目年、月、日、时、分、秒,用"▲"、"?"键进行调整,全部调整完后,按"?L"键。
6)模式:按"?L"将会在有线,感应,无线三种模式之间切换.
7)查看:按键盘"?"键将光标指向"查看",按"?L"进入(如图七所示);按 "▲、?、?" 键选择要查看的数据,按"?L"键显示该组数据。

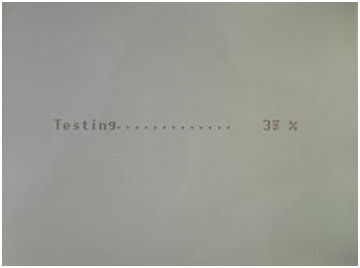

图七 8)测量:按"?"键使光标指向"测试",按"?L"进入测量,出现图八所示测量画面。

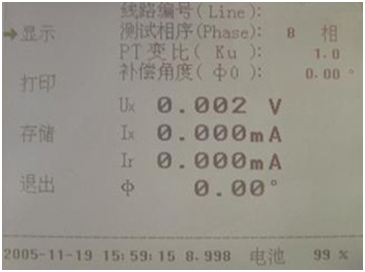

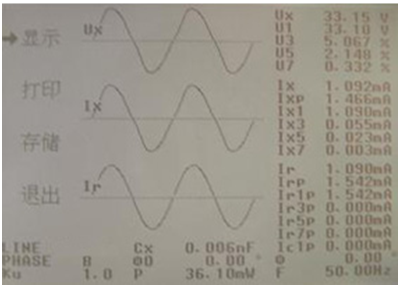

图八 9)测试完毕,会出现测试结果,如图九所示。
图九 图十 10)显示:转换显示画面,显示全部测试信息,或简要显示。如果是三相同测,按"▲","?"可以循环显示三相的信息
11)打印:可将测量的数据打印出来,但不存储
12)存储:存储当前数据,选择好数据的存储位置,按"?L"键保存。
13)退出:退出测量,回到系统主菜单。
