DGCY-H多功能交流采样校验装置使用方法

多功能交流采样校验装置操作方法

多功能交流采样校验装置基本操作

（一）多功能交流采样校验装置开机

该机采用了大屏幕液晶汉字显示。在每一屏的最下方都有一行提示条，对当前的操作进行实时提示，因而使用操作极为方便，易于掌握。 开启总电源，屏中会有"Loading??????"字样出现，片刻后液晶屏将显示 主屏幕：
按光标键，光标在各选项之间移动，光标所指项成反显状态，即为选中项。按Enter键或项目对应数字键，均可将进入所选项。
光标在除"装置校验"之外的任何位置，按"9"键，根据提示操作可清除相关已存数据。

（二） 指示仪表

本装置能对各种指示仪表进行校验。校验方法大体可分为三种途径实现，其接线及设置方法见"附二 各种指示仪表校验举例"。
第一种：对一些不能自动校验的表计（如同期表等），则进入本装置的"装置校验"，将被试表与标准显示进行比对，通过人工计算得到误差。参量调节见后述的"8.5 装置调校"。
第二种：进入本装置的"指示仪表"，可对大多数的表计进行自动校验，直接得到校验误差。
第三种：将装置与计算机联机，通过计算机控制平台，可对各种表计进行手动或自动校验。
通过本装置的自动校验操作如下：
①检查接线正确无误。
注意：Ⅰ 校单相表时，被校表接装置B相输出；
Ⅱ 校三相三线表时，被校表Vb不接装置Vb，接装置0V。

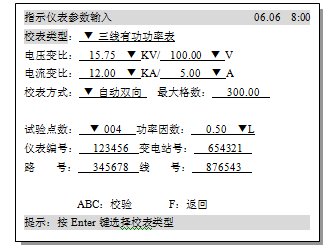

②从主画面进入"指示仪表"校验，则进入下一屏： 在上屏中，按光标键，可任意移动光标。光标所到之处成反显状态，表示可在该处作设置，其操作可根据屏中下方的提示进行。在该屏（在其它屏也一样）中多处有"?"提示符，光标移到有三角形提示符前按"Enter"键，会弹出一个下拉框提供可选择项，按对应为数字键即可选择。再按"Enter"键或根据框中提示操作可关闭该下拉框。
注：在"试验点数"下拉框中，按"ABC"键可循环设定"上升"、或"下降"、或"上升下降"，是指可根据你的校验要求"只做上升误差"、或"只做下降误差"、或"上升下降误差全做"。

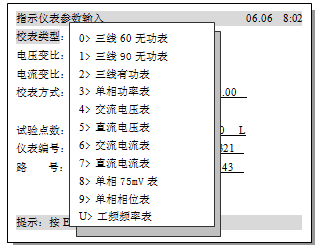

③如果在上屏中，按Enter键，则可选择被校表类型，如下屏：选择好"校表类型"后，可输入"电压变比"等参数以及"试验点数"等信息。

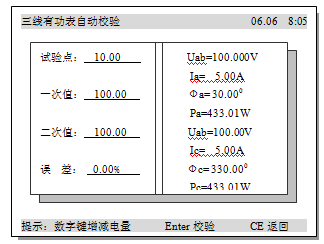

④在设置完校表参数和表头信息后，按照屏中的提示，按"ABC"键，则可进入下一屏：
在上一屏中，只要按Enter键，即可进行第一个检定点的自动校验。按数字键可调节电量，对准被校表的刻度值，同时在屏中可得到一次标准值、二次标准值及该点误差。继续按Enter键，电量会自动上升到第二个检定点，按数字键可调节电量，对准被校表的刻度值，可得到第二个检定点的一次标准值、二次标准值及误差。同样的方法，继续按Enter键及调节电量，可得到各个检定点的标准值及上升误差。
上升误差校验完后，继续按Enter键，电量会自动上升，稍稍超过最后一个检定的刻度值后，再缓降下来，按数字键调节电量，对准刻度值，即可得到刻点的下降误差。同样的方法继续按Enter键及调节电量，可得到各检定点的下降误差。
单步校验与自动校验相似，不同之处在于检定点的设定可在"试验点"处任意设置，且校验结果不保存。

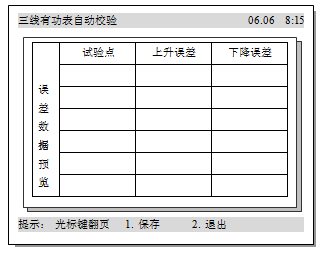

⑤校验完毕，屏中出现一个误差数据预览表，如下图：
按照屏中提示操作，可对校验误差进行翻阅浏览、保存。
3电能表
本装置能对各种电能表进行自动或单步校验。具体操作如下：
①检查接线正确无误。
注意：Ⅰ 校单相表时，被校表接装置B相输出；
Ⅱ 校三相三线表时，被校表Vb不接装置Vb，接装置0V。

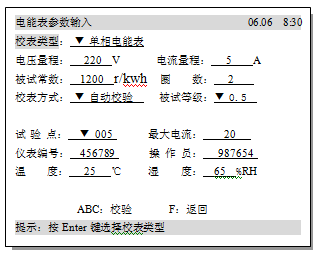

②从主画面进入"电能表"校验，则进入下一屏：
在上屏中，移动光标键，在选中"校表类型"后按Enter键，屏中会弹出一个小菜单，供你选择被校表类型；在选中"校表方式"后按Enter键，屏中会弹出一个小菜单，供你选择校表方式(是自动校验还是手动校验)。
如选择"自动校验"，在选中"试验点"后按Enter键，屏中会弹出一个小
菜单，供你选择试验点，如下图：

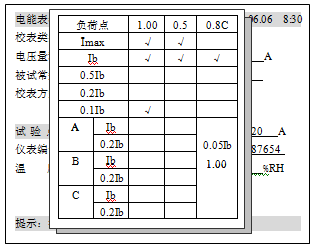

在上屏中，打"√"的表示要校验的点。移动光标键，在原有"√"的点，按Enter键，"√"消失，表示取消该点校验；在原先空白处，按Enter键，则会出现"√"，表示该点被选中。
在"启动电流"、"潜动电压"处，根据需要分别设置启动电流和潜动电压的百分数。
③设定完后，按ABC键，则开始校表，如下屏：

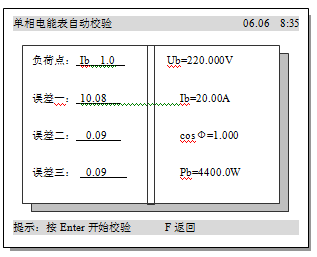

进入上屏的自动校验屏，电量就会上升至额定值，电表开始预热转动。根据屏中的提示操作，其过程依次是：Ⅰ>对好光电头后，按Enter键，开始自动校验；Ⅱ>电流降至额定电流的10%（降低电表的转速，以免惯性太大，影响对起动试验的判断），屏中出现">>>>>
"表明光电头在捕捉下一个色斑，捕到后，电流会降至前面设定的起动试验电流值开始起动试验；Ⅲ>根据人工判断，按照屏中提示对起动试验结果作出选择；Ⅳ>根据人工判断，按照屏中提示对潜动试验结果作出选择；Ⅴ>
继续校验的话，即可得到第一个检定点的三个误差（第一个误差为粗大误差，在数据保存的时候仅保存误差二和误差三）。校完第一个点后，电量会自动调至第二个检定点，得到该点的三个误差。同样，装置会自动校验你在上屏设定的检定点，直至完毕。
手动校验的情形与自动校验大致相似，不同的是要在上屏"负荷点"及"圈数"处手动设置，且校验结果不保存。

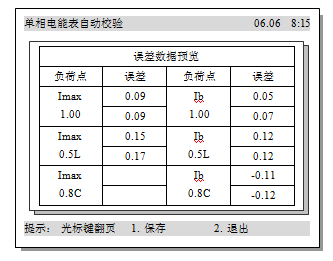

④校验完毕，屏中出现一个误差数据预览表，如下图：
按照屏中提示操作，可对校验误差进行翻阅浏览、保存。
注：0.05Ib点的误差，在预览时看不到，联机后，可在电能表检定数据中读取。
标准电能常数

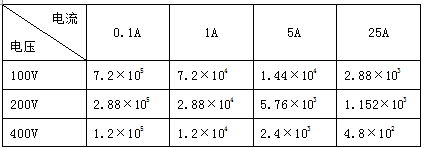

本装置常用电能标准常数如下表:
装置面板上的"光电采样"五芯航空插座的定义：
注：随机配有两根脉冲接口线。中间凸起，内有一芯片的一根用于校验电子式电能表。其中,蓝线为装置的标准低频输出，用于对本装置的电能标准校验。当被校电子式电能表的脉冲为光电隔离输出方式时，红色线接表的"电源"端，黑色线接表的"信号"端；当被校电子式电能表的脉冲为开漏输出方式时，红色线接表的"信号"端，黑色线接表的"地"端。
另一根用于校验电度变送器。其中,蓝线为装置的标准低频输出，用于对本装置的电能标准校验。校验电度变送器时，红色线接电度变送器的"信号"端，黑色线接电度变送器的"地"
另一根用于校验电度变送器。其中,蓝线为装置的标准低频输出，用于对本装置的电能标准校验。校验电度变送器时，红色线接电度变送器的"信号"端，黑色线接电度变送器的"地"端。
