DGDY-3H三相程控精密测试电源

  • 用于电测、热工、远动、调度等需要检验高精度标准电源的使用场所
  • 标准支持: JJG307-2006,JJG597-2005
  • 产品说明书 检定证书 服务指南
    • 三相程控精密测试电源完善的过流、过压、过热、短路、开路、过载保护
    • 配制1.2GMAC的DSP、大规模的FPGA、高精度DA以及高保真功率放大器
    • 采用32位MCU+DSP处理器,输出工频(40Hz~65Hz)频率
  • 本公司产品提供技术指导、三月包换、软件升级、终生维修服务。
    • 售前咨询:027-87875698技术咨询:027-87180938

三相程控精密测试电源

型号:DGDY-3H
名称:三相程控精密测试电源三相程控测试电源三相程控电源程控测试电源程控电源精密程控电源三相标准测试电源可调程控标准功率源

DGDY-3H三相程控精密测试电源又称程控电源、程控测试电源、三相程控电源、三相标准测试电源及三相程控测试电源,三相标准测试电源及三相程控电源适用于计量部门对各种电压、电流、功率等电参数表计的检测,三相程控精密测试电源用于电力系统的电测、热工、远动、调度等需要测量、检验及高精度标准信号源的电力部门和企业,三相程控精密测试电源还适用于其它需要高精度标准信号源进行测量、检验的场合。

DGDY-3H三相程控精密测试电源属程控测试电源,适用于计量部门对各种电压、电流、功率等电参数表计的检测,三相程控精密测试电源用于电力系统的电测、热工、远动、调度等需要测量、检验及高精度标准信号源的电力部门和企业,三相程控精密测试电源还适用于其它需要高精度标准信号源进行测量、检验的场合。

DGDY-3H三相程控精密测试电源适用于计量部门对于各种电压、电流、功率等电参数表计的检测,三相程控精密测试电源是基于内核1.2GMAC的DSP、大规模的FPGA、高速高精度的DA以及高保真功率放大器构成的新一代高精度标准三相功率源,DGDY-3H三相程控精密测试适用于电力系统的电测、热工、远动、调度等需要测量、检验及高精度标准信号源的电力部门和企业,也适用于其它需要高精度标准信号源进行测量、检验的场合。

DGDY-3H三相程控精密测试电源可以输出工频(40Hz~65Hz)频率、相位及幅度可调的高精度电压电流,是非常高精度的可调电压电流标准源。三相程控精密测试电源可以输出非常纯净的正弦电压电流,其失真度不超过0.1%,有着非常高的输出稳定度,典型值为0.03%RD,因此其非常适合用于需要高精度检验校准的工作场合。

程控电源别称

三相程控精密测试电源、三相程控电源、程控测试电源、程控精密测试电源、三相程控测试电源、程控电源、精密程控电源、程控精密电源、三相标准程控电源、程控交流电源、程控变频电源、三相数字程控电源、大功率程控电源、高压程控直流电源、程控可调直流稳压电源、数字程控可调稳压电源、 三相程控标准测试电源、精密可编程直流电源

程控电源功能

1、该三相程控精密测试电源可以输出纯净的,失真度在0.1%(典型值)的正弦功率信号
2、可以在基波上叠加各次谐波输出
3、频率输出从40Hz~65Hz任意可调,分辨率0.005Hz,准确度0.005Hz
4、A、B相为一个频率基准,C相是一个单独的频率基准,因此可以分相变频
5、相位0~360度任意可调,可以方便模拟各种供电情况,甚至反送电的情形
6、强劲的带载能力,可以带容性、感性、阻性负载或者复合类型负载,且负载调整率优于0.03%RG
7、极佳的温度稳定性,核心器件为温度系数小至1PPM的军工级产品,可以在室外的温度环境下保证输出的精度
8、该三相程控精密测试电源采用32位MCU+DSP处理器,功能强大灵活
9、工频每周波高达50000点的波形捏合,内部信号输出无需滤波器进行平滑滤波,保证了波形的精确输出,使得系统可以输出精确的谐波,也使系统拥有极佳的谐波失真度指标
10、该三相程控精密测试电源可通过一个RS232方便和PC相连,拓展其他功能
11、完善的过流、过压、过热、短路、开路、过载保护
12、硬件PID,响应极快,负载的改变不会引起输出的丝毫波动
13、该三相程控精密测试电源320*240液晶显示,中文界面,操作简单
14、开放通讯协议,方便二次开发(RTU/FTU/用电管理终端/公变计量终端的出厂自动检定)
15、该三相程控精密测试电源可带纯容性负载
16、三相标准测试电源结合PC软件可以检验电能表

三相程控电源参数

DGDY-3H三相程控精密测试电源参数请以产品使用说明书或合同为准,如您有相关疑问,欢迎留言

规格 三相程控精密测试电源
证书
  • 国家第三方计量检定校准证书国家第三方计量检定校准证书
  • 出厂质量检测报告出厂质量检测报告
  • ISO9001:2015质量管理证书ISO9001:2015质量管理证书
三相标准测试电源型号 DGDY-3H
三相标准测试电源名称 三相程控精密测试电源、三相程控测试电源、三相程控电源、程控测试电源、程控电源、精密程控电源、三相标准测试电源、可调程控标准功率源
1. 三相标准测试电源交流电压输出
调节细度 0.05%RG
准确度 优于±0.1%RG
稳定度 优于±0.03%RG/1min
失真度 优于0.1%(非容性负载)
输出功率 额定每相15VA
满负载调整率 小于±0.03%RG
满负载调整时间 小于1mS
输出范围 0V~420V
档位设置 0V~140V 、140V~280V 、280V~420V ,自动档位切换
温度漂移 ±15PPM/℃
长期稳定性 ±100PPM/年
2. 三相标准测试电源交流电流输出
调节细度 0.05%RG
准确度 优于±0.1%RG
稳定度 优于±0.03%RG/1min
失真度 优于0.1%(非容性负载)
输出功率 额定每相15VA
满负载调整率 小于±0.03%RG
满负载调整时间 小于1ms
输出范围 0A、1mA~10A(20A)
档位设置 0A~0.2A、0.2A~1A、1A~5A、5A~10A,自动档位切换
可定制 0~1A、1A~5A、5A~10A、10A~20A,自动档位切换
温度漂移 ±15PPM/℃
长期稳定性 ±100PPM/年
3. 三相标准测试电源功率输出 准确度 优于0.1%RG
稳定度 优于0.03%/1min
4. 三相标准测试电源相位 调节范围 0~359.99度
分辨率 0.02度
准确度 ±0.05度
5. 三相标准测试电源频率 调节范围 40Hz~65Hz
分辨率 0.005度
准确度 ±0.005度
温度漂移 ±1PPM/℃
长期稳定性 ±4PPM/年
6. 三相标准测试电源功率因素 调节范围 -1~0~+1
分辨率 0.0005度
准确度 0.001度
7. 三相标准测试电源工作电源 220 V,AC50Hz ±5%
8. 三相标准测试电源谐波输出 DGDY-3H三相程控精密测试电源可以准确输出2~22次谐波,各次谐波可以任意组合叠加在一起同时输出,但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。
DGDY-3H在输出谐波时带载能力将会减小一半,为了保证可靠准确的谐波输出,请确保负载不超过额定值的二分之一。尤其是电压输出,因为电压输出经常是要作为被检装置的电源来使用的,其上的功耗会较大。
9. 三相标准测试电源外形尺寸 421mm×380mm×160mm3
10. 三相标准测试电源重量 ≤18kg
注: DGDY-3H三相程控精密测试电源产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,咨询热线:027-87875698。

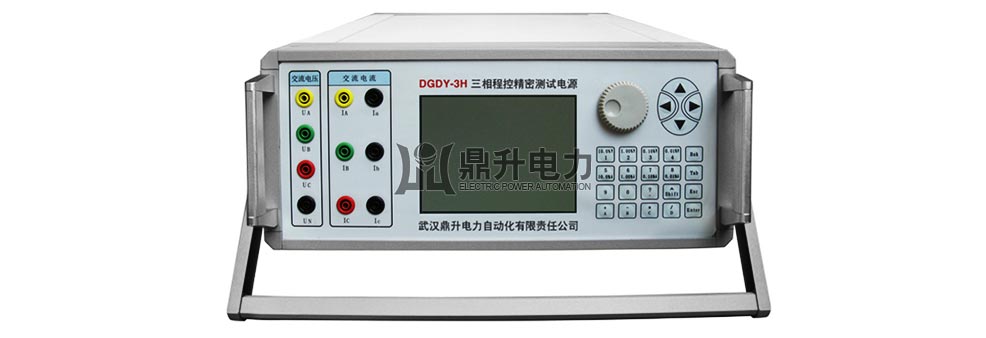

三相程控精密测试电源-正面

DGDY-3H三相程控精密测试电源正面图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 三相程控精密测试电源

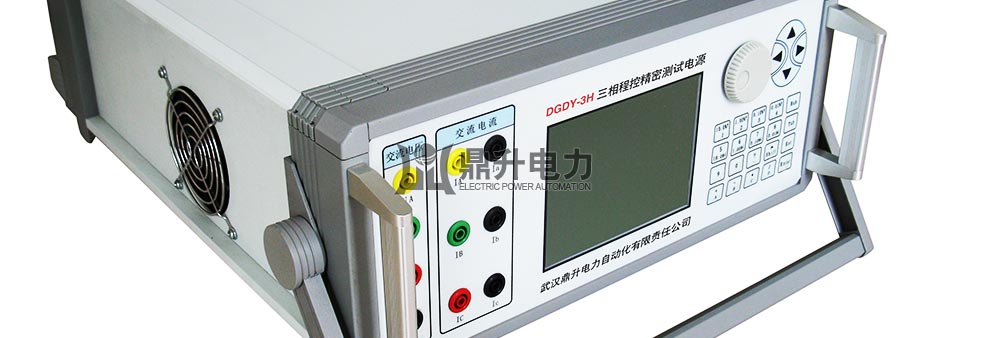

三相程控精密测试电源-45度

DGDY-3H三相程控精密测试电源45度图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 三相程控测试电源

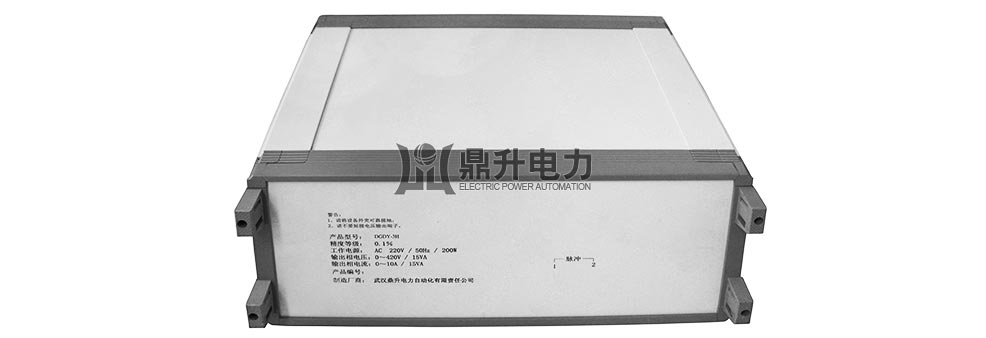

三相程控精密测试电源-背面

DGDY-3H三相程控精密测试电源背面图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 三相程控精密测试电源背面

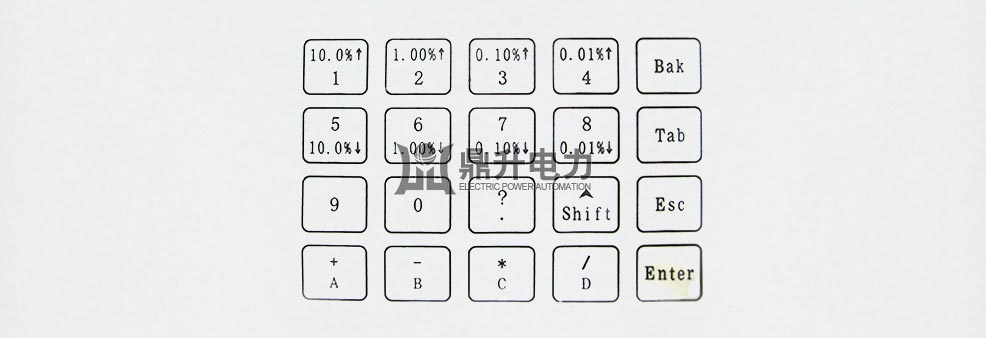

三相程控精密测试电源-键盘

DGDY-3H三相程控精密测试电源键盘图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。 三相程控精密测试电源键盘
