DGDZ-H便携式电能质量分析仪使用方法

  • 电能质量分析仪是专门用于检测电网中发生波形畸变、谐波含量、电压波动与闪变和三相不平衡等电能质量问题的高精度测试仪器;同时还具备电参量测试、矢量分析的功能
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

便携式电能质量分析仪操作方法

一、便携式电能质量分析仪使用方法

分析仪配有一条四芯的电压测试线、三只电流测试钳(根据需要可配备到六只)。电压测试线用来接入被测电压信号,在现场用电流钳进行测试,每只电流钳分别对应一个钳表接口,不能互换,否则会影响测试精度,每只钳表中间有一个圆标贴,显示出钳表的相别和极性(标N的一端为电流的流出端,在使用接线要注意极性,接反会影响测试结果)。
在测试过程中要注意的问题:
1、要在测试前插好电流测试钳,严禁先夹被测信号后插入电流钳插座,这相当于电流测试钳二次开路,容易产生开路高压,损坏便携式电能质量分析仪。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。
2、测试钳为保证各通道精度,应一一对应,要把各电流钳正确插入唯一与之对应的插座。交换不同输入插座,会降低了测试精度,但交叉后一般测试精度也不会超出在±2%。
3、接入电压信号时测试线一定要先接到仪器的电压端子,然后再接到被测设备的电压端子;测试完成后一定要先摘下被测设备的电压接头,然后再拆除仪器侧的电压线。(此条尤为重要,反之可能引起大事故)
下面就不同的测试项目进行说明。

(一)三相四线制接线方式设备电参量的测量

1、测试目的
检测被测设备的三路电压、三路电流的信号,通过测试数据来了解被测设备的实时电压幅值、电流幅值、有功功率、无功功率、相位、频率以及各参量之间的矢量关系的真实情况可将六个参量的向量图同屏显示出来,从而确定供电系统的运行情况,便于分析故障原因和线损原因。
2、测试方法
具体接线如图十四所示:
便携式电能质量分析仪三相四线制设备测试接线图 图十四、三相四线制设备测试接线图 在三相四线制接线方式时用黄色导线联接被测设备的A相电压和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的B相电压端子、红色导线联接被测设备的C相电压和仪器的C相电压端子;三只钳形电流互感器用来测量被测设备电流的A、B、C三相,接好线后进入"测试参数"屏查看测量结果。

(二)三相三线制接线方式设备电参量的测量

1、测试目的
检测被测设备的二路电压、二路电流的信号,通过测试数据来了解被测设备的实时电压幅值、电流幅值、有功功率、无功功率、相位、频率以及各参量之间的矢量关系的真实情况可将四个参量的向量图同屏显示出来,从而确定供电系统的运行情况,便于分析故障原因和线损原因。
2、测试方法
具体接线如图十五所示:

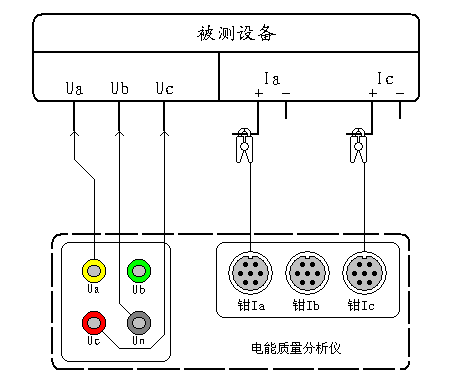

便携式电能质量分析仪三相三线制设备测试接线图 图十五、三相三线制设备测试接线图 在三相三线制接线方式时只用三根电压线,其中黄色导线联接被测设备A相和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的N相电压端子(注意不是B相)、红色导线联接被测设备的C相电压和便携式电能质量分析仪的C相电压端子;A、C两只钳形电流互感器用来测量被测设备电流的A、C两相,接好线后进入"测试参数"屏查看测量结果。

(三)波形显示测量部分

1、测试目的 通过本项目可以显示各参量的波形,了解各参量之间的相位关系(超前或滞后),观察波形的畸变情况,分析畸变产生的原因,PT和CT有无过负荷的情况。
2、测试方法
根据被测设备的接线方式的不同而进行不同的接线:
三相四线接线方式的设备按照图十四进行接线;
三相三线接线方式的设备按照图十五进行接线。
接好线后进入"波形显示界面"进行测试。

(四)频谱分析测量部分

1、测试目的
本功能用来显示各相电压参量、各相电流参量1-50次谐波含量的柱状图以及各参量(1-64次)谐波的含量百分比,总谐波失真度等指标,以此来判断该相电压或电流电能质量的好坏。
2、测试方法
根据被测设备的接线方式的不同而进行不同的接线:
三相四线接线方式的设备按照图十四进行接线;
三相三线接线方式的设备按照图十五进行接线。
接好线后进入"频谱分析界面"进行测试。

(五)电压谐波分析部分

1、测试目的
本功能用来显示三路电压参量2-64各次谐波含量的数值和百分比含量,以此来判断被测电压信号电能质量的好坏。
2、测试方法
具体接线如图十六所示:

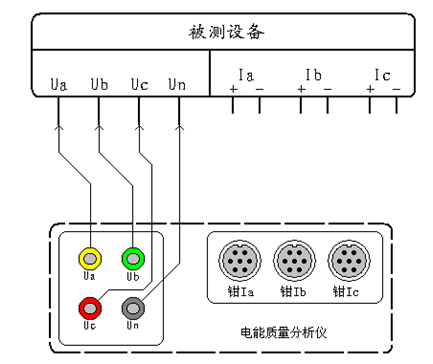

便携式电能质量分析仪电压谐波测试接线图 图十六、电压谐波测试接线图 在本项目中同时接入三相电压信号。将电压测试线的黄、绿、红、黑四种颜色分别对应被测信号的A、B、C、N四条相线(当PT二次采用三线制接法时将被测设备的B相电压接到便携式电能质量分析仪的Un端子,只用三根电压线即可)。接好线后进入"电压谐波"屏查看测量结果。

(六)电压谐波分析部分

1、测试目的
本功能用来显示三路电流参量2-64各次谐波含量的数值和百分比含量,以此来判断被测电流信号电能质量的好坏。
2、测试方法
具体接线如图十七所示:

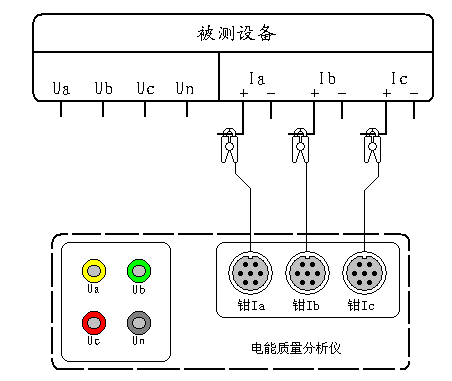

便携式电能质量分析仪电流谐波测试接线图 图十七、电流谐波测试接线图 在本项目中同时接入三路电流信号。用A、B、C三只钳形电流互感器分别来测量被测设备电流回路的A、B、C三相,(当被测设备为三相三线接线方式时只用到A、C两相的钳表)接好线后进入"电流谐波"屏查看测量结果。

(七)电压谐波分析部分

1、测试目的

便携式电能质量分析仪用来显示各分相电压幅值和3倍零序电压3U0、零序电压U0、正序电压U1、负序电压U2、电压不平衡度数值#u;各分相电流幅值和3倍零序电流3I0、零序电流I0、正序电流I1、负序电流I2、电流不平衡度数值#i。以此来评价电压、电流不平衡对供电质量的影响。

2、测试方法

具体接线方式按照图十八进行接线:

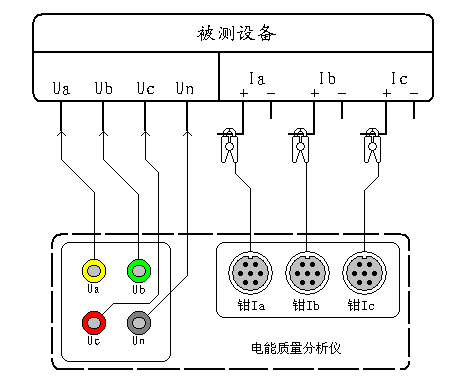

便携式电能质量分析仪不平衡度测试接线图 图十八、不平衡度测试接线图     用黄色导线联接被测设备的A相电压和便携式电能质量分析仪的A相电压端子、绿色导线联接被测设备的B相电压和仪器的B相电压端子、红色导线联接被测设备的C相电压和便携式电能质量分析仪的C相电压端子;三只钳形电流互感器用来测量被测设备电流的A、B、C三相,接好线后进入"不平衡度"屏查看测量结果。

二、电池维护及充电

    便携式电能质量分析仪采用高性能锂离子充电电池做为内部电源,操作人员不能随意更换其他类型的电池,避免因电平不兼容而造成对便携式电能质量分析仪的损害。
便携式电能质量分析仪须及时充电,避免电池深度放电影响电池寿命, 正常使用的情况下尽可能每天充电(长期不用最好在一个月内充一次电),以免影响使用和电池寿命,每次充电时间应在6小时以上,因内部有充电保护功能,可以对仪器连续充电。
每次将电池从便携式电能质量分析仪中取出后内部的电池保护板自动进入保护状态,重新装入电池后,不能直接工作,需要用充电器给加电使之解除保护状态,才可正常工作。

三、注意事项

1. 在测量过程中一定不要接触测试线的金属部分,以避免被电击伤。
2. 测量接线一定要严格按说明书操作,确保人身安全。
3. 最好使用有地线的电源插座。
4. 不能在电压和电流过量限的情况下工作。
5. 各钳表一定要与面板上相应的插座一一对应,否则会影响测试结果。
6. 电压线和钳表接入时一定要按照先接便携式电能质量分析仪侧再接到被测装置的原则,拆除时一定要按照先拆装置侧再拆便携式电能质量分析仪侧的原则进行。
7. 每次使用完毕注意一定要关闭工作电源开关,因有时液晶背光自动进入省电模式后,只是液晶屏不显示,还在正常工作,所以必须关闭工作电源开关。
8. 在进行长时监测时,一定要连接好电源线,否则内部电源将被耗尽,无法完成监测。
