服务热线：400-6698-612DGDN-3H电表校验仪又称三相电能表现场校验仪、三相电能表校验仪、电能表校验仪及电度表校验仪，电表校验仪可测三相三线、三相四线、单相的1A、5A的各种有功和无功电能表，电能表校验仪用于测量电流、电压、相位、有功功率、无功功率等电量测试。
DGDN-3H便携式三相电能表现场校验仪是鼎升电力研发中心参考DL/T826-2002, DL/T448-2002电力行业标准开发、研制的集成电能表校验、接线判断为一体的高精度电力测试仪，便携式三相电能表现场校验仪主要用于测量电流、电压、相位、有功功率、无功功率等电量测试，配有高精度、高线性度的电压互感器和电流互感器以及光电、手动、脉冲信号，确保测试仪对各种参量的精度要求，便携式三相电能表现场校验同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入，DGDN-3H便携式三相电能表现场校验仪采用大屏彩色显示，自带标准232通讯接口，人机交互界面以及中文提示，使用方便，操作简单。
电表校验仪别称
三相电能表现场校验仪、便携式三相电能表现场校验仪、三相电能表校验仪、电能表现场校验仪、电能表现校仪、三相工频交流电参数测试仪、多功能三相电能表现场校验仪、高精度三相电能表现场校验仪、三相电能表现场校验仪、智能三相电能表校验仪、数字三相电能表校验仪、手持电能表校验仪、在线电能表校验仪
电表校验仪功能
1、该三相电能表现场校验仪是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度电力测试仪
2、该三相电能表现场校验仪在不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差
3、精确测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差
4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量
5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量
6、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、安全的进行测量
7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表
8、该三相电能表现场校验仪可采用光电、手动、脉冲等方式进行电能表校验
9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波
10、可显示单相电压、电流波形并可同时显示三相电压、电流波形
11、该三相电能表现场校验仪负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数
12、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题
13、 该三相电能表现场校验仪测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价
14、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理
15、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好
16、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备
| 电表校验仪型号 | DGDN-3H | |
| 电表校验仪名称 | 三相电能表现场校验仪、三相电能表校验仪、电能表校验仪、电表校验仪 | |
| 电压测量范围 | 0~400V，57.7V、100V、220V、400V四档自动切换量程。 | |
| 电流测量范围 | 0~5A | |
| 相角测量范围 | 0~359.999° | |
| 频率测量范围 | 45~55Hz | |
| 准确度 | 电压：±0.05%（±0.1%） | |
| 电流：±0.05%（±0.1%）（钳形互感器±0.5%） | ||
| 有功功率：±0.05%（±0.1%）（钳形互感器±0.5%） | ||
| 无功功率：±0.3%（±0.5%）（钳形互感器±1.0%） | ||
| 有功电能：±0.05%（±0.1%）（钳形互感器±0.5%） | ||
| 无功电能：±0.3%（±0.5%）（钳形互感器±1.0%） | ||
| 频率：±0.05%（±0.1%） | ||
| 相位：±0.2° | ||
| * 电能质量精度详见说明书。 | ||
| 工作温度 | －10℃~ +40℃ | |

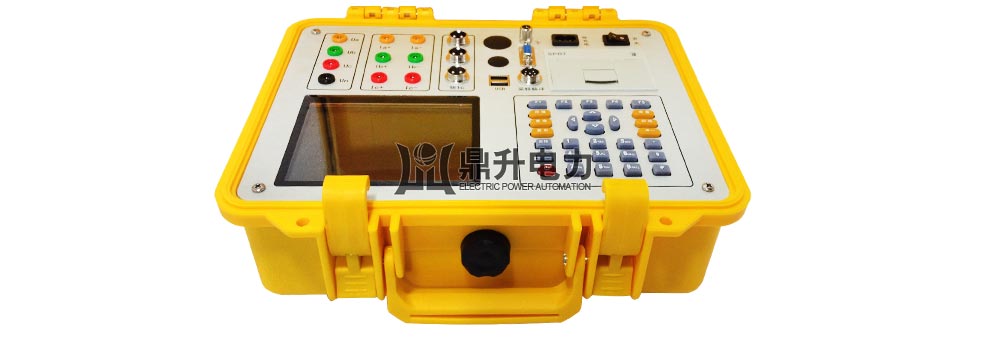

三相电能表校验仪-操作面板
DGDN-3H三相电能表校验仪操作面板图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。

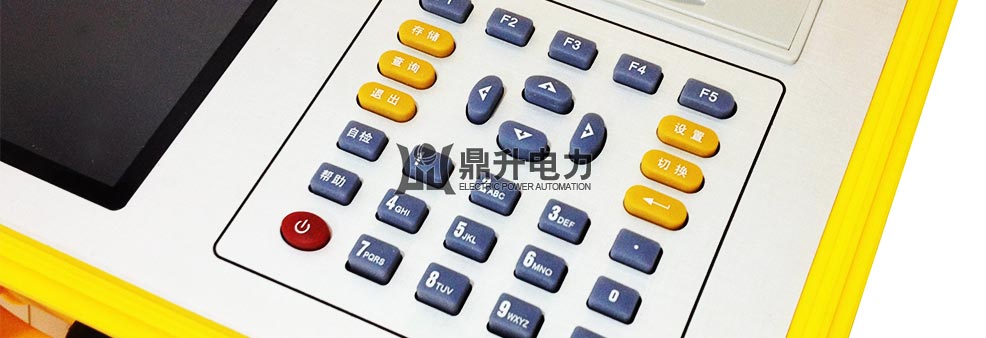

三相电能表校验仪-键盘
DGDN-3H三相电能表校验仪键盘图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。

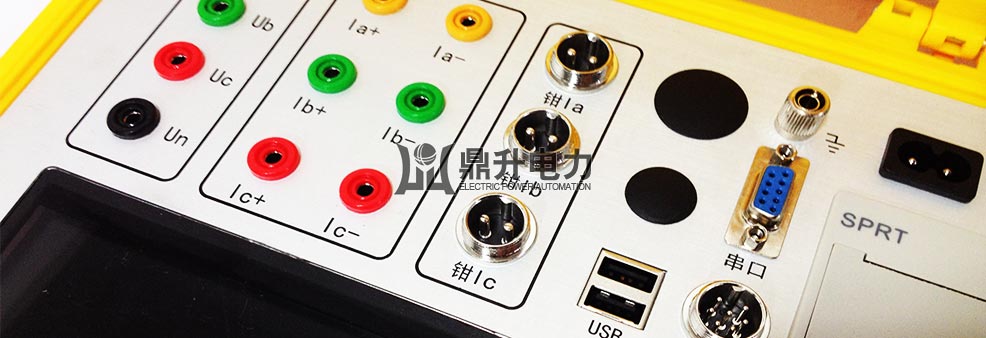

三相电能表校验仪-接线端子及通信接口
DGDN-3H三相电能表现场校验仪接线端子及通信接口图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。

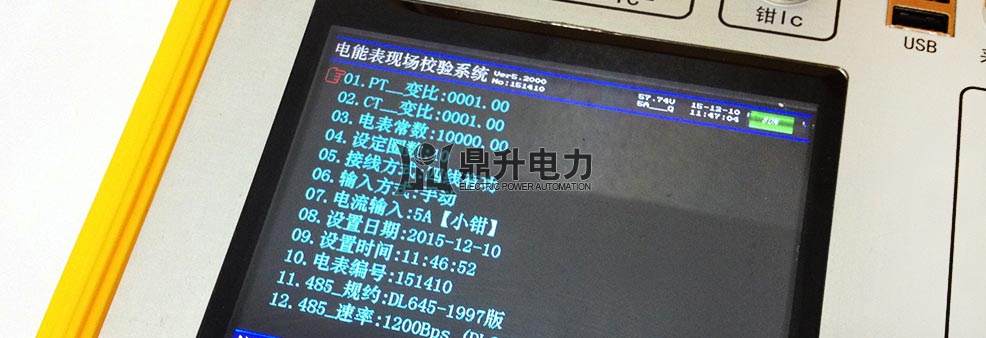

三相电能表校验仪-显示屏
DGDN-3H三相电能表现场校验仪显示屏图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。
