DGYF-H二次压降及负荷测试仪

压降及负荷测试仪用于检测电能计量综合误差及电压互感器、电度表、二次导线中的误差值
标准支持：DL/T448-2000.pdf、SD109-1983.pdf、JJG169-2010.pdf
- 该二次压降及负荷在线测试仪480组大数据存储、RS232通讯接口功能
- 二次压降及负荷测试仪实现三相三线，三相四线、单相全自动测量
- 电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强
产品说明书检定证书服务指南
本公司产品免费提供技术指导、三月包换、软件升级、终生维修服务。
- 售前咨询：027-87875698技术咨询：027-87180938

互感器二次压降及负荷检测设备

二次压降及负荷测试仪

型号：DGYF-H
名称：二次压降及负荷测试仪 、二次压降负荷测试仪 、二次压降测试仪、二次负荷测试仪、负荷测试仪

根据电能质量标准要求，电能计量综合误差过大是电能计量中普遍存在的一个关键问题，电能计量综合误差是由电压互感器的合成误差、电流互感器的合成误差、电度表的误差、电压互感器二次导线压降所引起的计量误差所组成，在这四项误差中，电压互感器二次导线压降引起的计量误差往往是最大的，电能计量装置检定规程《SD109－83》和有关技术规范，对电压互感器二次回路压降引起的误差均有规定， DGYF-H二次压降及负荷测试仪是集合了二次压降和二次负荷的测试功能及测试条件，完全满足测试要求。

压降负荷测试仪别名

二次压降测试仪、二次负荷测试仪、二次压降及负荷测试仪、二次压降及负荷测量仪、二次压降及负荷在线测试仪、互感器二次压降及负荷在线测试仪、电流互感器二次压降测试仪、电压互感器二次压降测试仪、互感器二次压降测试仪、互感器二次压降在线测试仪、二次压降测量仪、互感器二次压降测量仪、三相二次压降测试仪、单相二次压降测试仪、带电二次压降测试仪、二次电流压降测试仪、互感器二次压降及负荷在线测试仪、负荷测试仪

压降负荷测试仪功能

1、该二次压降及负荷测试仪可以实现三相三线，三相四线、单相全自动测量
2、使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全
3、二次压降及负荷在线测试仪具有量程自动切换功能，保证测试精度
4、采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强
5、测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验
6、二次压降及负荷测试仪采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示；数据具备掉电存贮及浏览功能，能与计算机联机传送数据
7、采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用
8、二次压降及负荷测试仪，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证
9、作时间可以长达24小时（最长）
10、附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量
11、该二次压降及负荷测试仪积小，重量轻
12、极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳
13、该二次压降及负荷在线测试仪能存储480组测量数据，断电后能保持十年
14、二次压降及负荷测试仪中文界面大屏幕显示，带有RS232通讯接口

二次压降及二次负荷测试仪参数

DGYF-H二次压降及负荷测试仪参数请以产品使用说明书或合同为准，如您有相关疑问，欢迎留言

规格

证书

国家第三方计量检定校准证书
出厂质量检测报告
ISO9001:2015质量管理证书

二次压降及负荷测试仪型号	DGYF-H
二次压降及负荷测试仪名称	二次压降及负荷测试仪、二次压降测试仪、二次负荷测试仪、二次压降及负荷测量仪、二次压降负荷测试仪
环境条件	温度	－10℃～40℃
	相对湿度	<85%(25℃)
	海拨高度	<2500m
	外界干扰	无特强震动、无特强电磁场
二次压降测试时测试仪主要技术指标
二次压降及负荷测试仪测量范围	比差	0.001%～19.99%
	角差	0.01'～300'
	比差	0.001%
	角差	0.01'
二次压降及负荷测试仪基本误差	△X=±(1%×X+1%×Y±2个字)
	△Y=±(1%×X+1%×Y±2个字)
	2个字——测试仪的量化误差
电压表头准确度	1.0%
工作范围	电压	(46～120)V
二次压降及负荷测试仪指示动作值	误差	比差大于20%或角差大于600'
	电压	电压＜2.0V
PT二次负荷测试时测试仪主要技术指标
PT二次负荷测试	导纳测量范围	0.001ms～50.0ms
	导纳测量准确度	二次电压(50V～120V)
		△X=±(1%×X+1%×Y±2个字)
		△Y=±(1%×X+1%×Y±2个字)
		2个字——测试仪的量化误差
	注意：测量值在0.2mS以下时，测试电压应保持在50V以上，同时注意钳表的穿心导线保持居中。此时测试仪量化误差为5个字
电压表头	0.5%
CT二次负荷测试时测试仪主要技术指标
阻抗测量范围	0.1Ω～75.0Ω
阻抗测量准确度	△X=±(1%×X+1%×Y±2个字)
	△Y=±(1%×X+1%×Y±2个字)
	2个字——测试仪的量化误差
电流表头	1%

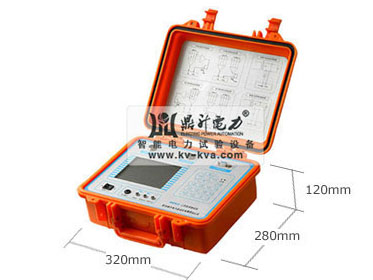

外形尺寸（主机）	320280120mm³
重量（主机）	5kg

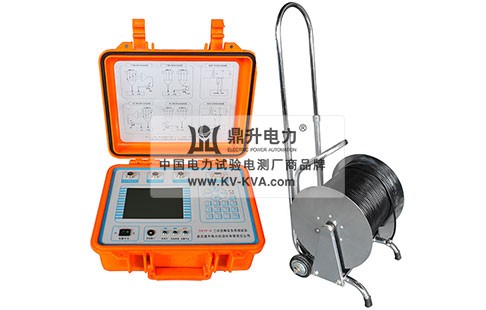

外形尺寸（放线车）	390280540mm³
重量（放线车）	14kg

注： DGYF-H二次压降及负荷测试仪产品参数及外观仅供参考，参数与型号如有变动，恕不另行通知，咨询热线：027-87875698。
