服务热线：400-6698-612DGFH-H二次负荷测试仪是鼎升电力研发中心根据国家电力标准和计量标准：DL/T448-2000, JJG169-2010而研发生产的二次负荷测试仪，二次负荷测试仪采用电子式原理线路结合DSP技术，该互感器二次负荷测试仪采用320*240单屏触摸操作，自带直流电源供电，便于现场移动操作，二次负荷测试仪适用于电力试验和互感器生产单位，是对CT 、PT（电压互感器、电流互感器）二次负荷测量，电压、电流、相位频率、有功、无功、视在功率、功率因数等各项电气的测量而诞生的测试专用测试仪，DGFH-H互感器二次负荷测试仪同时具有超宽的测试量程和数据计算功能，方便现场分析和试验并自带232接口方便数据上传和储存，是试验过程的好帮手。
二负荷测试仪别名
二次负荷测试仪、电流互感器二次负荷测试仪、电压互感器二次负荷测试仪、互感器二次负荷测试仪、互感器二次负荷在线测试仪、二次负荷测量仪、互感器二次负荷测量仪、三相二次负荷测试仪、单相二次负荷测试仪、带电二次负荷测试仪、二次电流负荷测试仪、二次压降及负荷测量仪、二次压降及负荷在线测试仪、互感器二次压降及负荷在线测试仪、PT二次负荷测试仪、CT二次负荷测试仪
二负荷测试仪功能
1、该二次负荷测试仪可以实现三相三线，三相四线、单相全自动测量
2、使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全
3、测试仪具有量程自动切换功能，保证测试精度
4、该二次负荷测试仪采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强
5、测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验
6、采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示；数据具备掉电存贮及浏览功能，能与计算机联机传送数据
7、采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用
8、次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证
9、工作时间可以长达24小时（最长），可在充电状态下测量
10、附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量
11、该二次负荷测试仪体积小，重量轻
12、极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷，在5V的工作电压下，能分辨0.001mS的电导和电纳
13、该二次负荷测试仪能存储480组测量数据，断电后能保持十年
14、中文界面大屏幕显示，带有RS232通讯接口
国家第三方计量检定校准证书
出厂质量检测报告
ISO9001:2015质量管理证书| 负荷测试仪型号 | DGFH-H | |
| 负荷测试仪名称 | 二次负荷测试仪、互感器二次负荷测试仪、二次负荷测量仪、互感器二次负荷测量仪 | |
| 环境条件 | 温度 | －5℃～40℃ |
| 相对湿度 | <95%(25℃) | |
| 海拨高度 | <2500m | |
| 外界干扰 | 无特强震动、无特强电磁场 | |
| PT二次负荷测试时测试仪主要技术指标 | ||
| PT二次负荷测试 | 导纳测量范围 | 0.1ms～50.0ms |
| 导纳测量准确度 | 二次电压(50V－120V) | |
| △X=±(1%×X+1%×Y±2个字) | ||
| △Y=±(1%×X+1%×Y±2个字) | ||
| 2个字——测试仪的量化误差 | ||
| 注意：测量值在0.2mS以下时，测试电压应保持在50V以上，同时注意钳表的穿心导线保持居中。此时测试仪量化误差为5个字 | ||
| 电压表头 | 0.5% | |
| CT二次负荷测试时测试仪主要技术指标 | ||
| 阻抗测量范围 | 0.1Ω～50.0Ω | |
| 阻抗测量准确度 | △X=±(1%×X+1%×Y±2个字) | |
| △Y=±(1%×X+1%×Y±2个字) | ||
| 2个字——测试仪的量化误差 | ||
| 电流表头 | 1% | |

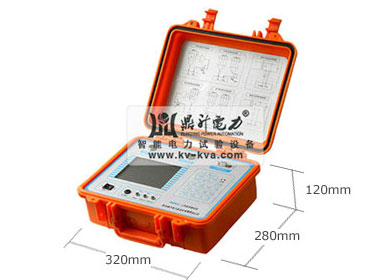

| 外形尺寸(主机) | 320*280*120mm3 | |
| 重量(主机) | 4kg | |
| 外形尺寸(线包) | 340*350*180mm3 | |
| 重量(线包) | 2kg | |
