DGQL-H电流互感器现场校验仪参数

电流互感器校验仪 电流互感器校验仪是以高端测试技术,大规模电子线路设计以及符合国家相关规程
标准支持: JJG313-2010,JJG1021-2007
售前:027-87875698、售后:027-87180938
打印产品信息

技术参数

DGQL-H电流互感器现场校验仪参数请以产品使用说明书或合同为准,如您有相关疑问,欢迎留言

规格 电流互感器校验仪
证书
  • 国家第三方计量检定校准证书国家第三方计量检定校准证书
  • 出厂质量检测报告出厂质量检测报告
  • ISO9001:2015质量管理证书ISO9001:2015质量管理证书
测试仪型号 DGQL-H
测试仪名称 电流互感器现场校验仪、互感器测试仪、互感器测试仪、互感器现场测试仪、互感器现校仪、全自动互感器测试仪
变比范围 5A/5A~25000A/5A(5A/1A~5000A/1A)
匝比误差 ±0.2%
误差测量范围 5A/5A~5000A/5A(5A/1A~5000A/1A)
被检电流互感器准确度范围 1.0、0.5、0.5S、0.2及0.2S对于1%(S级) 或5%测试点,其测试误差主要在于 测试仪自动采点的偏差,即百分表读数的偏差以及1匝穿心位置的偏差(传统检定方法同样存在此两偏差) 。因 此两种检定方法进行比对,其误差差值可能较大也可能较小
整机准确度 被测电流互感器误差限值的1/3(见附录一) (注:标准互感器和校验仪引起的误差分别为被检 互感器误差限值的1/5和1/10,Δε(不超过被检互感器误差限值的1/2) 和Z引起的误差均为被检互感器误差 限值的1/10,电磁场引起的误差为被检互感器误差限值的1/10,其它引起的误差为被检互感器误差限值的 1/10。综合误差按上述各项均方根相加,为被检互感器误差限值的1/3.33<1/3)
准确度
见下表:
±0.05%
测量误差
额定电流 比差(±%) 角差(±′)
5% 0.10 4
20% 0.05 4
100% 0.05 2
120% 0.05 2
200% 0.05 2
详细说明见"附一"
稳定度 0.05 2
详细说明见"附二"
直流电阻 0.0~0.1Ω,±3%
0.1~50Ω,±1%
CT二次负荷 1Ω~25Ω,±2%
工作条件 AC220V 10%/50Hz 2%
环境温度 0~40℃
整机重量 ≤5Kg

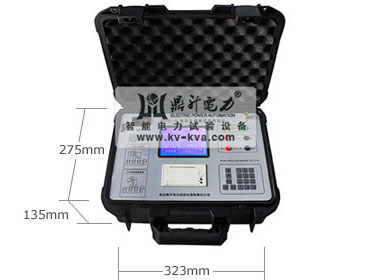

整机体积 323×275×135mm3
注: DGQL-H电流互感器现场校验仪产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,咨询热线:027-87875698。
