1.1 按键

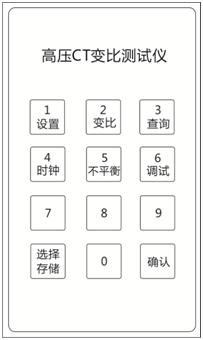

本测试仪共有十二个按键,如图1
●[选择/存储]键:在主菜单和参数输入时用于选择输入行,反复按此键可在各行之间循环;在变比测量时,按此键可存储变比值;
●[0--9]键:在参数输入时用于数字输入;在主画面下按[1--6]键可进入相应功能画面;
●[确认]键:用于参数输入的确认;由子画面向主画面的返回。
图1 1.2. 接线端口

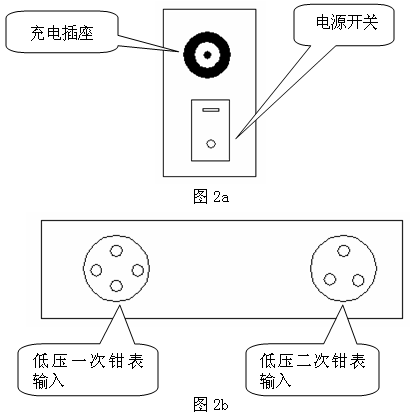

本测试仪共有3个外部接线端口,如图2所示 图2
2.1. 高压钳表与主机采用无限传输,不需要接线。
2.2. 低压一次钳表与主机低压一次钳表输入口(四芯)接好。(选配功能,只有在测量低压变比时使用)
2.3. 低压二次钳表与主机低压二次钳表输入口(三芯)接好。
2.4. 高压钳表卡高压电流,低压钳表卡低压电流。
3.1.开机
接好线以后,打开电源开关进入主画面,按1-6键进入相应功能画面。
3.2. 参数设置
在主画面下,按[1]键进入此画面,如图3:其中量程为一次钳表的量程,有六个档位,分别是1(高压),2(20A),3(50A),4(100A),5(500A),6(1000A),按数字键1、2、3、4、5、6分别选择(注:2—6档为低压一次电流档)。其中变比为互感器标称变比,用于计算变比误差,设置完成后按[确认]键返回主画面。
图3 参数设置 3.3. 变比测量
在主画面下,按[2]键进入此画面。在此功能,可以显示出一次、二次电流值及变比值,并可显示变比误差。
按[存储]键可存储此时的变比及误差。
按[确认]键返
回主画面。
图4 变比测量 注意:高压一次钳表与低压一次钳表不能同时适用。
3.4.查询存储

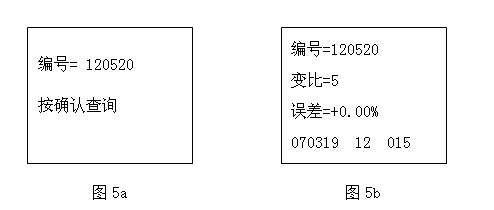

在主画面下,按[3]键进入此画面,如图5a。
操作者输入要查询的编号,按[确认]键开始查询,如有数据显示如图5b,内容依次为编号,变比,误差,时间,人员,
存储序号。
按[3]键可以查询下一个相同编号的数据。
按[确认]键返回主画面。
图5a 图5b 3.5. 时间确认
在主画面下,按[4]键进入此画面,如图6
可查看和修改时间,反复按[选择]键可在各行之间循环;修改完成后按[确认]键确认并返回主画面。
图6 3.6.不平衡度(扩展功能)
在主画面下,按[5]键进入此画面,如图7
高压CT变比测试仪提供母线三相电流不平衡度测量,光标停留在A、B、C相电流上时,分别记下相应电流值,测量完毕
后计算出三相电流不平衡度。用[选择]键在各行之间循环。 图7 不平衡度测量 注意:三相电流测量时存在不同步性,不平衡度值仅作为参考。
3.7.调试
在主画面下,按[6]键进入此画面。
此功能为产品出厂前调试使用。
