服务热线:400-6698-612DGCT-S互感器变比极性测试仪又称变比极性检测仪、互感器变比测试仪及互感器极性测试仪,互感器变比极性测试仪是互感器交接时和更换绕组后进行现场变比检查试验专用互感器变比极性检测测试仪。互感器变比极性测试仪支持标准:GB/T20840.5-2013、JB/T5356-199。根据JJG313-94《测量用电流互感器》,JJG313-93《测量用电压互感器》要求互感器交接时和更换绕组后必须进行现场变比检查试验。
常规互感器变比的检查方法是电流法,从原理上讲是一种容易理解可行的检查方法,但是随着系统容量的增加,电流互感器的一次电流越来越大,最大可达数万安培;现场加电流至数百安培已有困难,数千安培或数万安培几乎不可能,况且体积庞大,重量重达几百公斤或几吨,现场使用更为困难,如采用小电流法,由于电流互感器磁感度、线性度、阻抗、漏抗的影响会使电流互感器误差骤增,失去了变比检查的意义。
互感器变比极性测试仪的体积小、重量轻、测量范围广、便于携带,适于现场使用的电流互感器变比测试仪越来越成为互感器测试工作的必备手段。DGCT-S 互感器变比极性测试仪就是我公司总结国内外互感器特性,运用目前最新研究理论及成果,结合现场使用的要求研制而成的,
变比极性测试仪别称
互感器变比极性检测仪、互感器变比极性测试仪、互感器变比测试仪、互感器极性测试仪、电流互感器变比测试仪、电流互感器极性测试仪、电流互感器精度测试仪、便携式互感器变比极性测试仪、手持式互感器极性测试仪、互感器综合参数测试仪、互感器实际倍率测试仪、互感器局放测试仪、电流互感器误差测试仪、互感器开路电压测试仪、电磁式电压互感器变比极性测试仪、互感器变比极性综合测试仪
变比极性测试仪功能
1、采用电压测量法,体积小重量轻,便携式互感器变比极性测试仪,满足现场工作轻便性要求
2、电压波形由单片机程序产生,干净纯正,免除了电网干扰
3、该互感器变比极性测试仪内部采用恒压源,读数稳定
4、适用于从几十安培至几万安培的所有电流互感器,所有电磁式电压互感器
5、该互感器变比极性测试仪能直接显示变比值
6、互感器变比极性测试仪电子法测量互感器极性,简单直观
变比极性测试仪型号 | DGCT-S | |
变比极性测试仪名称 | 互感器变比极性测试仪、互感器变比极性检测仪、互感器变比极性测试仪、互感器变比测试仪、互感器极性测试仪 | |
工作电源输入 | AC220V/50Hz | |
变比测量范围 | 5A/5A~25000A/5A | 5A/1A~5000A/1A |
电磁式电压互感器全系列 | ||
测量精度 | 0.2% | |

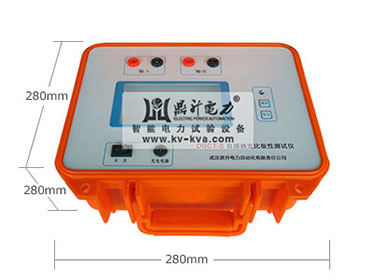

体积 | 280×220×120mm3 | |
重量 | 2kg |

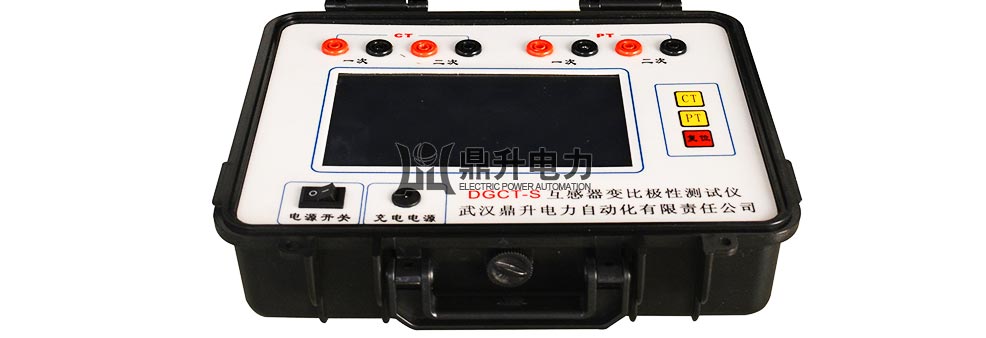

变比极性测试仪-操作面板

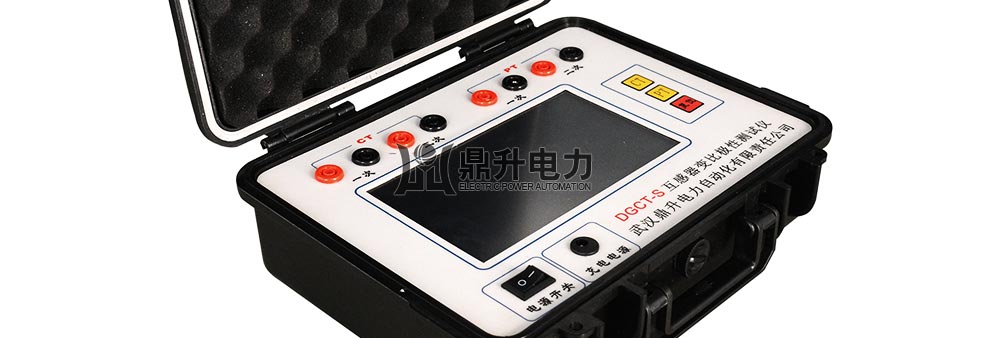

DGCT-S互感器变比极性测试仪操作面板图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。变比极性测试仪-面板45度

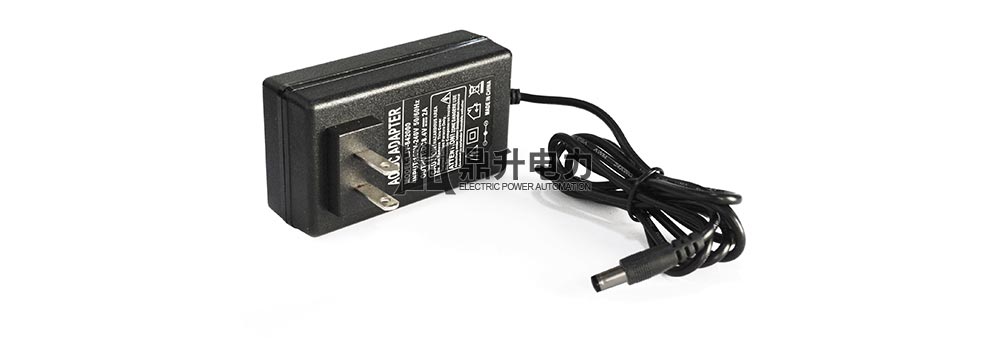

DGCT-S互感器变比极性测试仪面板45度图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。变比极性测试仪-电源适配器
DGCT-S互感器变比极性测试仪电源适配器图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。变比极性测试仪-测试线
DGCT-S互感器变比极性测试仪测试线图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。技术资料
