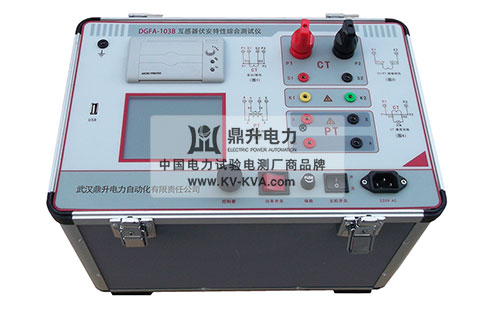

DGFA-103B互感器特性综合测试仪

该互感器特性综合测试仪是一款多功能全自动化的CT、PT特性电力测试仪
标准支持：JB/T5356-1991、JJG1021-2007
产品说明书检定证书服务指南
- 该互感器特性综合测试仪采用智能控制器，操作简单
- 互感器特性综合测试仪自动给出5%和10%误差曲线
- 无需外接其它辅助设备，单机即可完成所有检测项目
本公司产品免费提供技术指导、三月包换、软件升级、终生维修服务。
- 售前咨询：027-87875698技术咨询：027-87180938

互感器伏安特性测试系列

互感器特性综合测试仪

型号：DGFA-103B
名称：互感器特性测试仪、互感器特性综合测试仪、互感器测试仪、CT/PT互感器特性测试仪、互感器伏安特性测试仪

DGFA-103B互感器测试仪又称互感器伏安特性测试仪、互感器特性综合测试仪及互感器特性测试仪，互感器特性综合测试仪是一款CT/PT互感器特性综合测试仪，互感器特性综合测试仪是继电保护和高压绝缘专业的专业互感器电力测试仪。互感器特性综合测试仪具有伏安特性(励磁特性)曲线、输出误差曲线、变比测量，极性判断、一次通流测试、交流耐压测试及铁心退磁功能。

DGFA-103B互感器特性测试仪是一款CT/PT互感器特性综合测试仪，互感器特性综合测试仪是继电保护和高压绝缘专业的专业互感器测试仪。互感器特性综合测试仪具有伏安特性(励磁特性)曲线、输出误差曲线、变比测量，极性判断、一次通流测试、交流耐压测试及铁心退磁功能。

DGFA-103B互感器特性综合测试仪是鼎升电力研发中心参考GB1207、GB1208 国家标准而研发生产的专门针对保护用的互感器各项功能的检测测试仪，互感器特性综合测试仪是继电保护和高压绝缘专业的专门检测测试仪，互感器特性综合测试仪可以完成的试验包括：CT励磁特性曲线，自动给出拐点值，自动给出5%和10%的误差曲线，变比测量，极性判断，一次通流测试，交流耐压测试，铁心退磁， PT励磁特性曲线，自动给出拐点值，变比测量，极性判断，交流耐压测试，铁心退磁。DGFA-103B互感器特性综合测试仪采用大屏旋转鼠标快速操作、自动打印，互感器特性综合测试仪可通过专用接口至PC端上微机操作和分析报表。

互感器测试仪别名

PT伏安特性综合测试仪、互感器特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器特性综合测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、CTPT特性综合测试仪、互感器伏安特性测试仪

互感器测试仪功能

1、该互感器特性综合测试仪支持检测CT和PT
2、互感器特性综合测试仪满足 GB1207、GB1208等规程要求
3、无需外接其它辅助设备，单机即可完成所有检测项目
4、自带微型快速打印机、可直接现场打印测试结果
5、该互感器特性综合测试仪采用智能控制器，操作简单
6、互感器特性综合测试仪大屏幕液晶，图形化显示接口
7、按规程自动给出CT/PT（励磁）拐点值
8、互感器特性综合测试仪自动给出5%和10%误差曲线
9、该互感器特性综合测试仪可保存3000组测试资料，掉电后不丢失
10、支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告
11、该互感器特性综合测试仪小巧轻便≤22Kg，非常利于现场测试

互感器特性综合测试仪参数

DGFA-103B互感器特性综合测试仪参数请以产品使用说明书或合同为准，如您有相关疑问，欢迎留言

规格

证书

国家第三方计量检定校准证书
出厂质量检测报告
ISO9001:2015质量管理证书

互感器测试仪型号	DGFA-103B
互感器测试仪名称	互感器特性测试仪、互感器特性综合测试仪、互感器测试仪、互感器伏安特性测试仪
工作电源	AC220V±10% 、50Hz
设备输出	0～2500V（20A峰值）
大电流输出	0～1000A
励磁测量精度	≤0.5%（0.2%读数+0.3%量程）
CT互感器变比测量	范围： ≤5000A/1A(25000A/5A)
	精度： ≤0.5%
PT互感器变比测量	范围： 1KV～500KV
	精度： ≤0.5%
工作环境	温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m

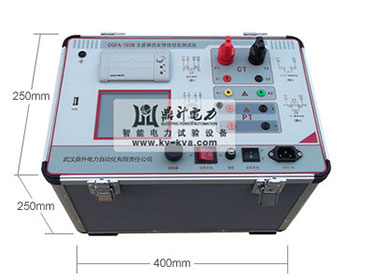

尺寸、重量	尺寸：400mm × 250mm × 250mm ，重量：≤22Kg

注： DGFA-103B互感器特性综合测试仪产品参数及外观仅供参考，参数与型号如有变动，恕不另行通知，咨询热线：027-87875698。

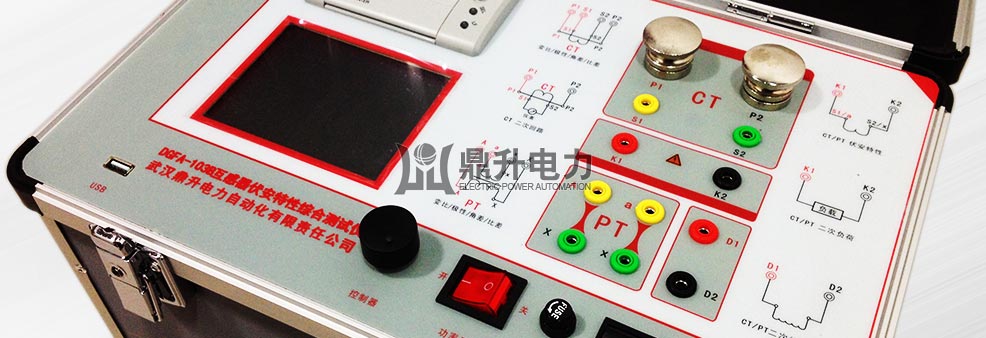

互感器特性综合测试仪-操作面板

DGFA-103B互感器特性综合测试仪面板图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。

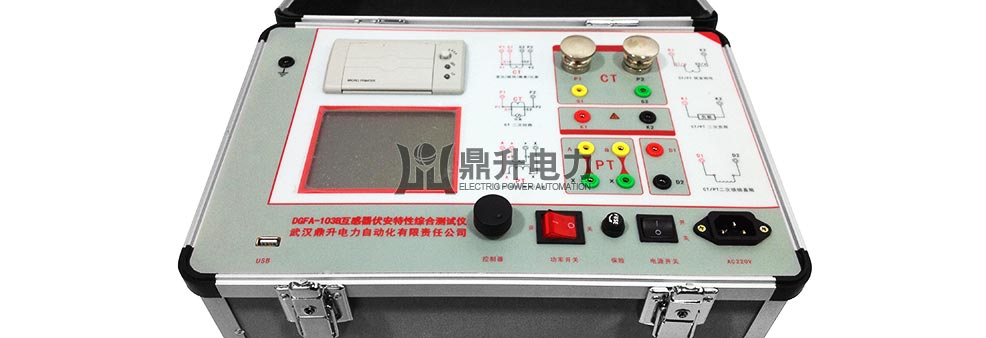

互感器特性综合测试仪-操作面板

DGFA-103B互感器特性综合测试仪面板图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。

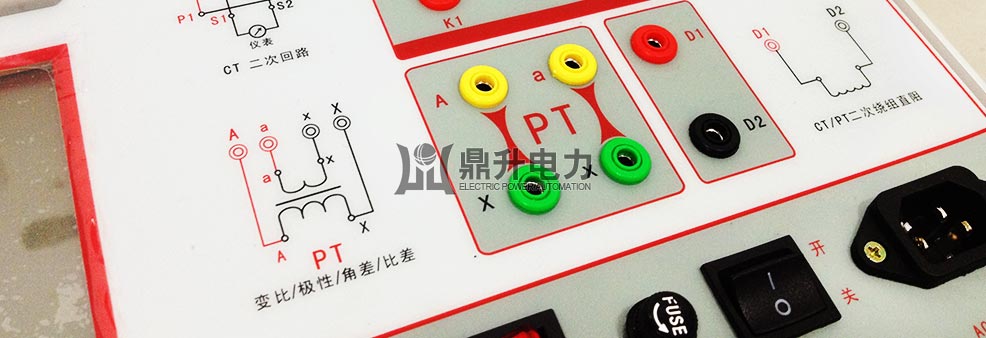

互感器特性综合测试仪-面板功能

DGFA-103B互感器特性测试仪功能图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。

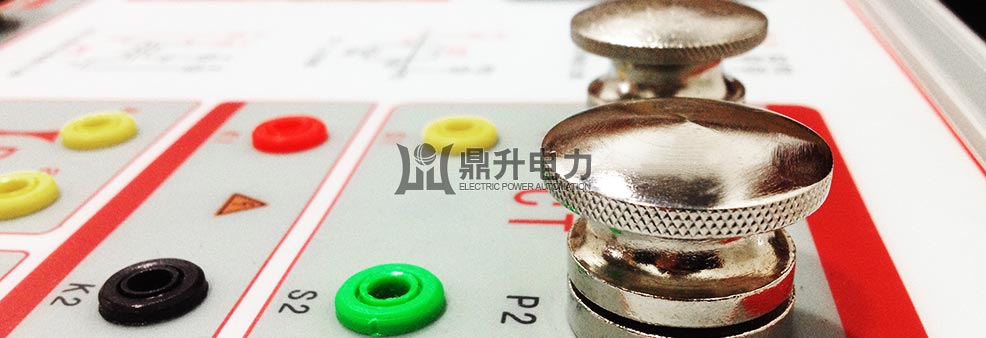

互感器特性综合测试仪-大电流接线柱

DGFA-103B互感器特性测试仪大电流接线柱图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。

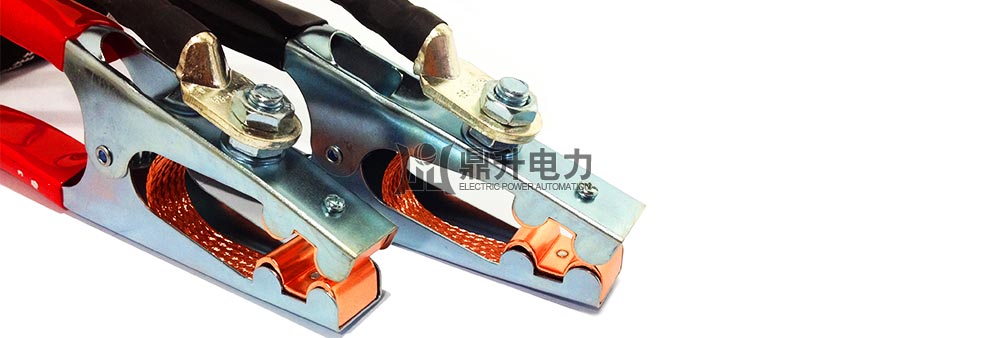

互感器特性综合测试仪-大电流测试钳

DGFA-103B互感器特性测试仪大电流测试钳图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。
