新建高压线路在投入运行之前，除了检查线路的绝缘情况、核对相位外，还应测量各种工频参数值，作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据。主要包括：正序阻抗、正序电容、零序阻抗、零序电容、相间阻抗、相间电容、线地阻抗、线地电容、互感阻抗。
正常时采用直接接入的方式进行测试，如图十五：

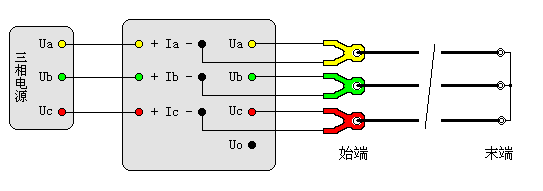

图十五 正序阻抗测试接线图（直接接入）
如果现场的感应电压较高，为安全起见，采用经电压互感器和电流互感器接入的方式：

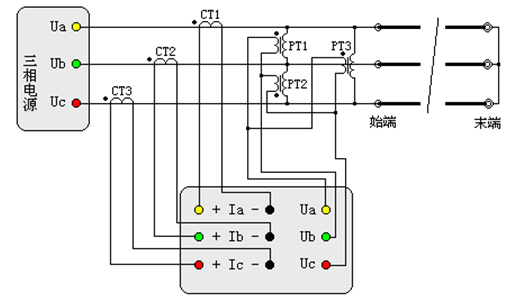

图十六 正序阻抗测试接线（经PTCT）
图十五中可见，线路末端三相短路（短路应有足够的接触面，并且连接牢靠，否则接触电阻影响测试结果），在线路始端加三相工频电源，仪器可测量出各相电流、三相的线电压、三相总功率，并自动测量计算出正序阻抗、正序电阻、正序电抗、正序电感。试验电源的电压和容量按线路长度来选择，以免由于电流过小引起较大的测量误差。经PTCT接入时要先将仪器的参数设置中设置相应的互感器变比的比值。
正常时采用直接接入的方式，如图十七：

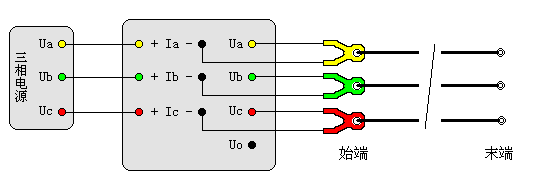

图十七 正序电容测试接线图（直接接入）
如果试验电压超过了仪器的测量范围，或者现场的感应电压较高，为安全起见，采用经电压互感器和电流互感器接入的方式，如图十八：

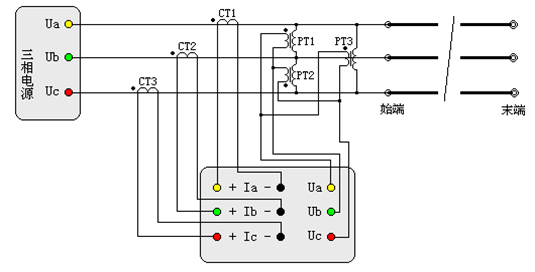

图十八 正序电容测试接线图（经PTCT）
图十七可见，将线路末端各相独立悬浮，始端加三相电源，仪器可测量出各相电流、三相的线电压、和三相总功率，并自动测量计算出正序导纳、正序电导、正序电纳、正序电容。
将线路末端三相短路接地，始端三相短路接单相交流电源，接线如图十九，仪器可测量出电流、电压，功率，并自动测量计算出零序阻抗、零序电阻、零序电抗、零序电感。

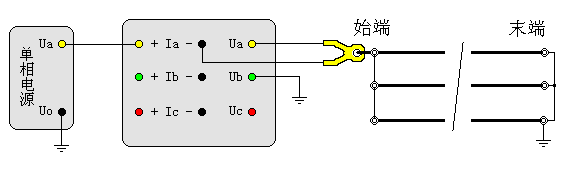

图十九 零序阻抗测试接线图
正常时采用直接接入方式，如图二十：

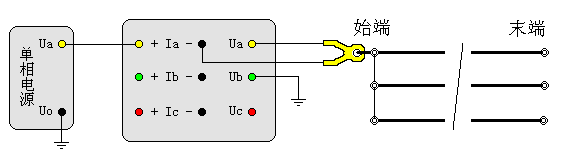

图二十 零序电容测试接线图（直接接入）
如果试验电压超过了仪器的测量范围，或者现场的感应电压较高，为安全起见，采用经电压互感器和电流互感器接入的方式，如图二十一：

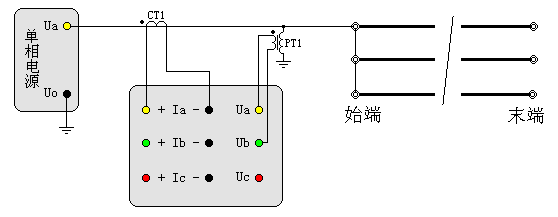

图二十一 零序电容测试接线图（经PTCT）
图二十、图二十一可见，将线路末端各相独立悬浮，始端三相短路施加单相交流电源。仪器可测量出电流、电压，功率，并自动测量计算出零序导纳、零序电纳、零序电导、零序电容。
相间阻抗指的是用单相法测量任意两相线路之间的阻抗，例如:测量AB的相间阻抗,将AB两相末端短路悬浮,始端在A、B两相之间加单相电源。接线如图二十二：

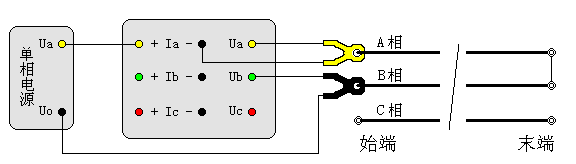

图二十二 相间阻抗测试接线图
输电线路工频参数测试仪可测量出电流、电压，功率，并自动测量计算出相间阻抗、相间电阻、相间电抗、相间电感。
相间阻抗指的是用单相法测量任意两相线路之间的电容，例如：测量AB的相间电容，与相间阻抗测试接线基本相同，将被测线路的末端各相独立悬浮，始端在A、B两相之间加单相电源，接线如图二十三：
图二十三 相间电容测试接线图（直接接入）

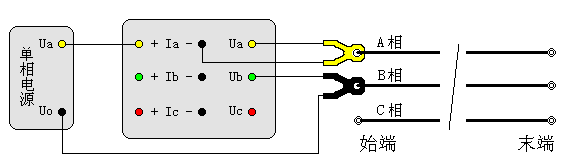

图二十四 相间电容测试接线图（经PTCT接入）
输电线路工频参数测试仪可测量出电流、电压，功率，并自动测量计算出相间导纳、相间电纳、零序电导、零序电容。
线地阻抗指的是用单相法测量任意相线路对地之间的阻抗，将线路末端短路接地，始端各相独立悬浮，由测试相施加单相电源，接线如图二十五：

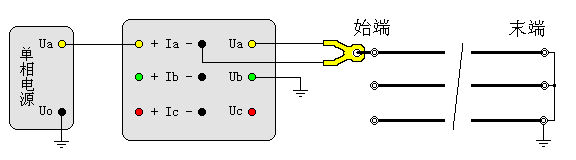

图二十五 线地阻抗测试接线图
输电线路工频参数测试仪可测量出电流、电压，功率，并自动测量计算出线地阻抗、线地电阻、线地电抗、线地电感。
线地电容指的是用单相法测量任意相线路对地之间的电容，将线路末端独立悬浮，始端各相独立悬浮，由测试相施加单相电源，接线如图二十六：

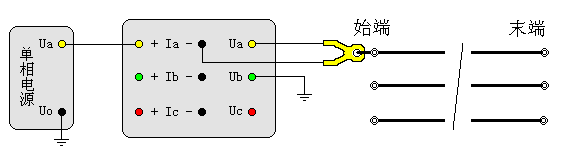

图二十六 线地电容测试接线图

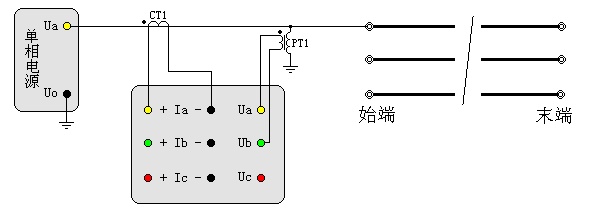

图二十七 线地电容测试接线图（经PTCT接入）
输电线路工频参数测试仪可测量出电流、电压，功率，并自动测量计算出线地导纳、线地电纳、线地电导、线地电容。

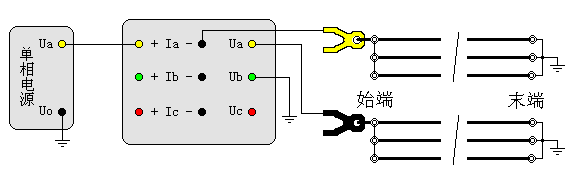

图二十八 互感阻抗测试接线图
接线如图二十八所示，将1、2两回平行线路的始末端三相各自短路，并将末端接地。在其中一回线路加试验电压，从加电回路测量电流；从另外一条线路测量感应出来的电压。仪器可测量出加电回路的电流、感应回路的电压，功率，并自动测量计算出互感阻抗、互感电阻、互感电抗、互感电感。

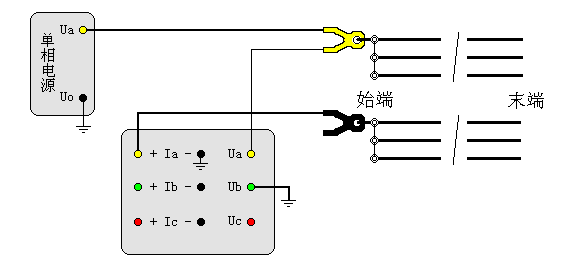

图二十九 耦合电容测试接线图
按图二十九接线，将1、2两回平行线路的始端三相短接，并将末端悬浮。在其中一回线路加试验电压，并从加电回路测量电压值；从另外一条线路地测量电流值。仪器可相应的电压、电流、功率，并自动计算出耦合电容。
