服务热线：400-6698-612DFGX-H管线探测仪又称地下管线探测仪、地下管线测试仪、地下煤气管线探测仪、地下电力电缆管线探测仪、地下通信管线探测仪、地下管线埋深探测仪及地下管线定位仪，地下管线探测仪用于地下管线路探测定位、埋深及对管线绝缘故障点查找。地下管线探测仪是目前探测煤气、电力、电信、自来水、排水和有线电视等各类地下管线的最有效的探测测试仪。

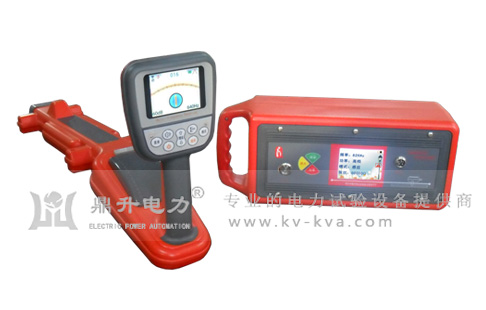

DFGX-H型地下管线探测仪由一台发射机、一台接收机及附件构成，用于地下管线路由的精确定位、埋深测量和长距离的追踪以及对管线绝缘故障点的测量查找。DFGX-H型地下管线探测仪采用了多线圈电磁技术，提高了管线定位定深的精度和目标管线的识别能力，在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。
DFGX-H地下管线探测仪采用了独特的双水平天线和垂直天线的电磁技术，同时具有测量目标地下管线的电流、深度功能，由于功能齐备，使得在地下管线密集的区域也能准确地对目标地下管线进行追踪和定位，因而该地下管线探测仪是市政、电力、电信、自来水、煤气、石化、铁路等行业施工、验收、地面普查的必备工具。地下管线探测仪测试仪多年前在国内开始应用以来，以其优越的性能，灵活方便的检测方法，在电力、电信、供水、热力、燃气、石油、化工、城市公用事业等领域拥有广大的用户，该地下管线探测仪为我国的相关行业的管线管理水平的提高发挥了积极的作用。
DFGX-H地下管线探测仪现已成为此类测试仪国内广大用户的常用电力试验设备品牌。该地下管线探测仪采用了先进的技术和工艺，在功能、性能和应用范围上都远远地超越了其它所有的地下管线探测仪。是目前探测煤气、电力、电信、自来水、排水和有线电视等各类地下管线的最有效的测试仪。
地下管线探测仪别称
地下管线探测仪、地下管线测试仪、管线测试仪、地下管线定位仪、地下管线探测器、雷迪管线探测仪、电缆埋深测试仪、多通道地下管线探测仪、度精度地下管线探测仪、便携式地下管线探测仪、地下管线电流探测仪、地下管线深度探测仪、电力线缆探测仪、多频率地下管线探测仪、地下电缆故障探测仪、电缆路径探测仪、地下管线路径探测仪
地下管线探测仪功能
一、该地下管线探测仪采用先进的信号处理技术、最新的集成电路元器件以达到优异的测试性能
二、测量信号的多种发送方式
a、注入法：用于有注入点的管线
b、钳夹法：用于被测管线有一段外露，便于钳夹夹钳的管线
c、感应法：用于无注入点或无外露的管线
三、多种测量频率：有480Hz、7.7KHz、31KHz和61KHz四种有源频率以及电力线缆的50Hz无源频率；用户可以根据环境的不同进行选择（如需要采用特殊测量频率，请在定货合同中注明）
四、提高测试效率的不同的定位模式和功能
a、峰值模式：通过测量信号的极大值来确定路由的位置
b、谷值模式：通过测量信号的极小值来确定路由的位置
c、路由定向：直观、迅速地指示路由的方向
d、绝缘故障查找（FF）: 查找并定位出管线绝缘恶化导致的故障点
e、听诊器：通过听诊头从众多管线中识别出信号所加载的管线
五、该地下管线探测仪辅助功能
a、接收增益自动调节：自动调节接收机的增益以使接收机处于优化状态，免去了手动调节的繁琐
b、声响功能：接收机通过喇叭发出的音调变化直观地反映测量的信号大小
c、管线状态检测：发射机在做注入模式时，首先检测管线的绝缘电阻，残余电压，再将信号施加到目标管线上。当管线上绝缘电阻较小（近于对地短路）发射机将自动退出该模式，当残余电压较大时发射机告警，操作人员应立即停止信号的加载，关闭发射机
d、电池电量检测：电池电量的实时检测，当电量低到保护值时会发出报警自动关机
e、节电功能：发射机开机30秒左右未按其它键、接收机开机操作后，若10分钟左右未再按其它键时，机器会自动关机，以节省电池电能
f、GPS功能：通过内置的GPS接收模块，可取得测试点的GPS数据，借助专用的软件将数据发送到上位机供进一步统计分析
| 地下管线测试仪型号 | DFGX-H | ||
| 地下管线测试仪名称 | 地下管线探测仪、地下管线测试仪、地下管线定位仪 | ||
| (一)地下管线探测仪发射机技术指标 | |||
| 注入方式 | 480Hz、7.7KHz、31KHz、61KHz | ||
| 感应方式 | 31KHz、61KHz | ||
| 钳夹方式 | 31KHz | ||
| 故障查找 | 8/480Hz 复合频率 | ||
| 输出电压 | 0-400Vp-p 根据绝缘情况变化 | ||
| 输出波形 | 正弦波 | ||
| 电源 | 11.1VDC 4.4AH 锂电池 | ||
| 最大输出功率 | 10W | ||
| (二)地下管线探测仪接收机技术指标 | |||
| 功耗 | <1.0W | ||
| 电源 | 11.1VDC 1.8AH 锂电池 | ||
| 最大测试线路埋深 | 4.5米 （正常情况下） | ||
| 测试线路埋深误差 | ±0.05h±5cm (h为管线的埋深) | ||
| 测试线路路由误差 | ≤5cm | ||
| 利用注入法测试管线路由及埋深有效长度 | 不小于10Km (正常情况下） | ||
| 利用感应法测试线路路由及埋深有效长度 | 不小于3Km (正常情况下） | ||
| 利用钳夹法测试线路路由及埋深有效长度 | 不小于6Km （正常情况下） | ||
| 绝缘故障查找 | 绝缘恶化从短路直至2MΩ | ||
| 注：正常情况下指所测试的管线在上述测量范围内没有绝缘故障及其它干扰。 | |||
| (三)地下管线探测仪环境要求 | |||
| 工作温度 | -20℃~+50℃ | ||
| 存储温度 | -40℃-70℃ | ||
| 相对湿度 | 10%~90% | ||
| 大气压力 | 86~106KPa | ||
| 环境噪声 | ≤60dB | ||
| (四)地下管线探测仪物理特性、仪表组合 | |||
| 发射机 | 重量：3.4kg 尺寸：348*239*175(mm) | ||
| 接收机 | 重量：2.6kg 尺寸：648*260*130(mm) | ||
| 整机 | 重量：14kg 尺寸：790*250*420(mm) | ||

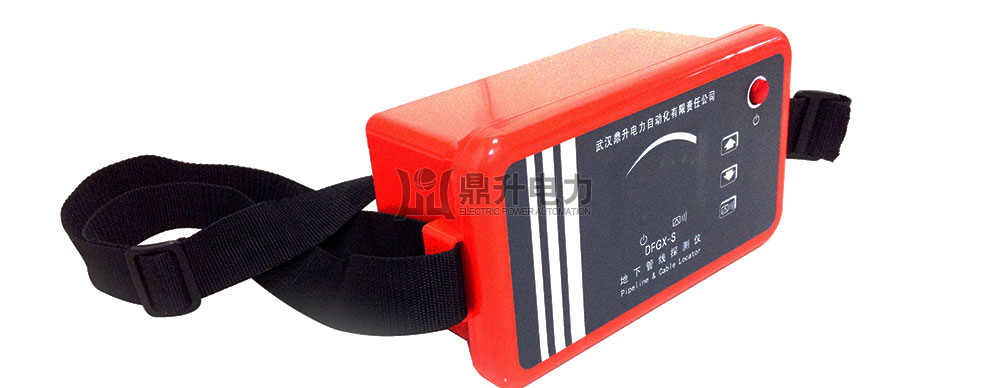

管线测试仪（发射机)
DFGX-H地下管线测试仪发射机图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。

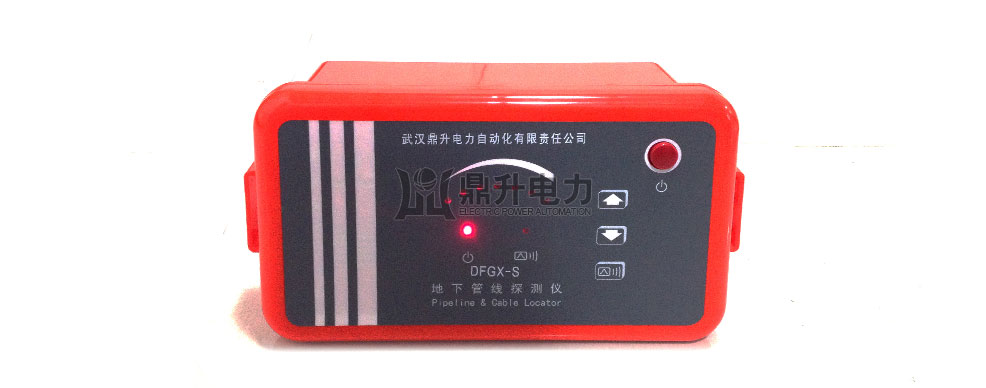

管线测试仪发射机
DFGX-H地下管线测试仪发射机图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。

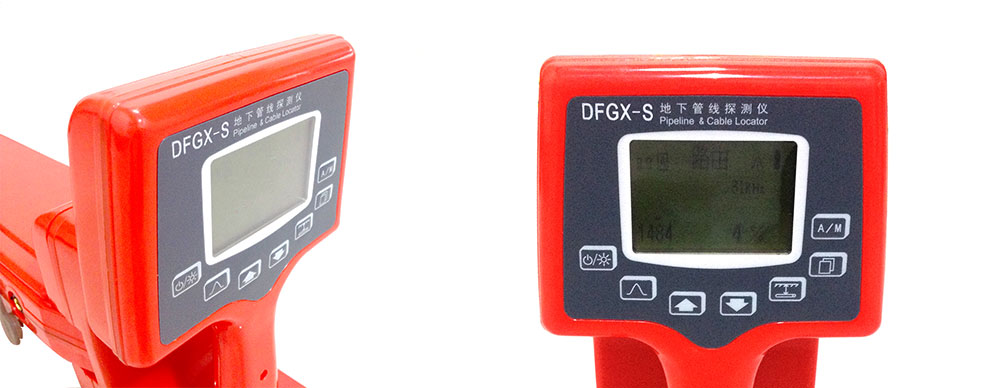

管线测试仪（接收机)
DFGX-H地下管线测试仪接收机图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。

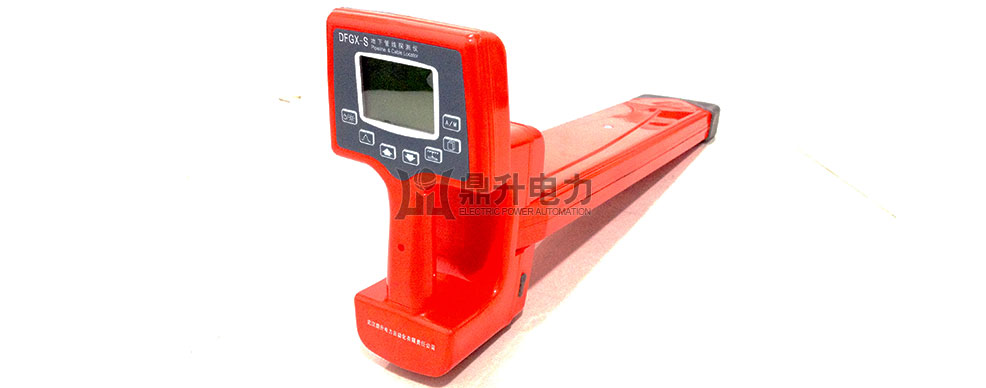

管线测试仪接收机
DFGX-H地下管线探测仪接收机图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。
