DFDL-S电缆故障测试仪使用方法

电缆故障测试仪操作方法

一、电缆故障测试仪操作说明

（一）接口功能说明

(1)电源开关 控制电缆故障测试仪电源的开启/关断；按下此键，电源接通，显示屏将显示工作视窗；
(2)电源插座 外部220V交流电源输入；
(3)模式选择开关 共分为2档，按下时为闪络法工作方式，弹起时为脉冲法工作方式；
(4)增益旋钮 控制波形的幅度大小；
(5)输出接口 通过测试线连接被测电缆的测试端；
(6)USB接口 通过USB线与电脑连接，可与电脑通讯，将波形传至电脑；
(7)充电指示灯 通过电源线接通外部电源（交流220V），即可对仪器进行充电；充电指示灯为红色时表示正在充电，为绿色则表明已充满。

（二）按键功能说明

开机初始界面：
(1)"复位"键 按"复位键"，电缆故障测试仪将复位；

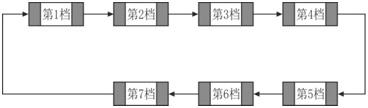

(2)"测量范围"键 调整液晶屏上显示的测量范围，共有7档，每按一次范围增加一倍，若最大时，按"测量范围"键，将回到最小的那一档；
(3)"波速"键 将开机预设的波速为200m/μs，应根据电缆的实际类型输入对应的值，否则测距的结果将会不正确。附表1列出了一些通用电缆的波速值，可供参考。如果波速
不能确定，应进行校准（见第七章1.2节"波速校验"）。修改波速步骤如下： ①按"波速"键使波速菜单高亮，如下图； ② 按?或 ? 键修改波速值； ③ 调整到所需波速值后
再按"波速" 键确认并退出波速菜单；
(4)"发送脉冲"键 每按一次，就发射一次脉冲并进行采样；
(5)"通讯"键 将液晶屏上的内容通过USB上传给上位机，上位机操作软件的安装和使用见附录二；
(6)"菜单"键 按下"菜单"键，将有"比例、零点、存储、调出"四个子菜单，下面分别说明：

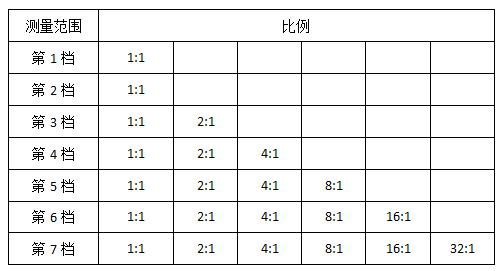

（A）比例 显示比例和测量范围有如下关系：
测量范围 比例 第1档 1:1
第2档 1:1
第3档 1:1 2:1
第4档 1:1 2:1 4:1
第5档 1:1 2:1 4:1 8:1
第6档 1:1 2:1 4:1 8:1 16:1
第7档 1:1 2:1 4:1 8:1 16:1 32:1
表中红色字体表示在不同的测量范围内，默认的显示比例。
若要改变显示比例，需进行以下操作（注意：在测量范围的第1和第2档时，不能进行比例操作）：
①按"菜单"键，"比例"高亮，界面如下:
②再按"菜单"选择比例，比例后面的数字高亮，界面如下：
③按? 或 ? 键修改比例值；
④再按"菜单" 键确认并退出主菜单。
（B）零点
开机时屏幕上有两光标分别在屏最左端（起点）和中间位置，即默认的零点位置为0（最左边），中间活动光标的默认值为中间值，当需要改变零点位置时，需进行以下操
作：①按? 或 ? 键将中间活动光标光标移动到要设置的零点位置:
③再按"菜单" 键确认，此时原起点光标与活动光标重合变为新起点光标，液晶屏左上角的故障距离值显示为零。
④按? 或 ? 键，屏上左上角显示的是起点光标与活动光标之间的相对值；
（C）存储
电缆故障测试仪具有波形存储功能，用此功能可将测试的波形存入仪器中，以备将来调出比较，具体操作步骤如下：
①按"菜单"键，出现子菜单选项，按? 或 ? 键，使"存储"高亮： ② 再按"菜单"键确认，则屏上波形将存于单片机FLASH中: （D）调出
由于电缆故障测试仪采用了非易失性存储器，所存储的波形关机后都不会丢失。因此，可以在任何时候将存储的波形及参数调出来分析，也可以将存储的波形调出来与当前测试
的波形进行比较，可进一步精确判断故障点。操作步骤如下：
①"菜单"键，出现子菜单选项，按? 或 ? 键，使"调出"高亮：
② 再按"菜单"键确认，则存储在单片机FLASH中的波形将被调出来。

二、电缆故障测试仪使用和故障测试

（一）用低压脉冲法检测低阻、短路、断路、电缆全长

    将Q9夹子线夹在故障电缆的故障相和电缆地上。打开计算机，点击桌面上电缆仪"图标，进入电缆测试工作预置界面。在进入设置界面后，根据被测电缆的种类、长度，用
光标点击屏幕右侧模拟键中的"电缆种类"、"采样频率"、"测试方法"，进行选择。
1.电缆种类的选择：依据被测电缆的种类，用光标连续点击"电缆种类"模拟键。观察屏幕下方的状态栏，直到显示的电缆种类与被测电缆的种类一致为止。
2.一般电缆长度在1Km情况下，采样频率宜选用24 MHz或48 MHz。如果电缆长度大于1Km，采样频率可选用12MHz或6MHz。
3.点击"测试方法"。此时状态栏循环显示"脉冲法"和"冲击闪络法"。在选中脉冲法测试时，依次提示短距离（脉冲宽度0.2μs）、中距离（脉冲宽度2μs）、长距离（脉冲宽
度4μs）测试脉冲宽度。所选测试脉冲的宽度原则上根据被测电缆的长度和故障距离而定。在"脉冲法"状态，数据采样盒上的"脉冲"绿色指示灯亮。
"长度选择"短距离时，适合测试电缆长度为20 m～1000 m；
"长度选择"中距离时，适合测试电缆长度为1000 m～3000 m；
"长度选择"长距离时，适合测试电缆长度为3000m以上。
4. 在确定"测试方法"和"长度选择"以后，点击"采样"键，便自动进入数据处理界面，并开始数据采样过程。仅采集一次，当完成数据传输以后，屏幕显示此次采集的波形
上半屏显示的是近距离的扩展波形，下半屏显示的是全数据波形。再次点击" 采样 "键，电缆故障测试仪进入自动采样。此时数据的采样过程是连续自动的。调节仪器的"幅度"旋钮和"位移"旋钮，观察采集到的波形幅度、位置及特征拐点的清晰程度。一旦得到较为理想的波形，点击"取消采样 "键，仪器中止采样。此时屏幕下方提示"中止成功"。
5.在数据处理界面，可根据波形的具体情况对波形进行展宽、压缩、移动双游标判读故障距离、波形对比、波形位移、波形存储、波形打印等功能操作。
图五 保存波形时的提示界面 6."波形、游标的操作"请参照图四示意图进行操作。
7."保存" "保存"操作步骤： 点击屏幕右侧的"保存"按键，屏幕将弹出如图五所示的保存界面对话框。用户可根据需要在表中填写文件名和相关的信息，最后点击对话框中
的"保存"键，即可完成波形数据的保存。
8."打开文件" 点击屏幕右侧"打开文件"按键，即弹出打开文件对话框，此时选择需要的波形文件，点击打开即可。调用的扩展波形在屏幕的上半部分显示，屏幕下半部分显
示的是全数据波形。波形的位移、扩展、压缩、判读同前所述。
9."打印波形" "打印波形"功能在需要用打印机输出测试结果文件时使用。打印时，将计算机与打印机的USB口相连接，点击"打印文件"模拟键，马上显示打印界面。此界面显示出即将打印的测试波形和所有相关测试信息。点击"打印机"即可进入打印机型号选择界面，确定打印机后。点击"参数修改"确定打印纸张和打印份数。点击"开始打印"键即可由打印机打印出选定的测试结果文件。打印界面如图六所示。
图六 波形打印界面
10."波速测量" "波速测量"方法如下： 首先选一段已知长度被测电缆。将电缆故障测试仪检测方法预置在低压脉冲法测试状态，选取适当的采样频率和脉冲宽度。"电缆类型"预置在"默认状态"。点击"波速测量"，屏幕将弹出如图七所示"请选择计算方式"提示菜单。再用光标点击菜单中的"用实时通讯数据计算速度"和"测量吧"模拟键后，仪器开始输出测试脉冲。并在屏幕上显示出发射脉冲与回波脉冲。将波形适当展宽，并用游标卡尺卡住发射脉冲和回波脉冲的前沿拐点。两游标间显示的数字为两脉冲间的间隔时间。如图八所示。
图七 波速测量过渡界面1 图八 波速测量过渡界面2     点击屏幕右侧"计算速度"模拟键，电缆故障测试仪界面又弹出提示输入已知电缆长度的子菜单。如图九所示。 用数字键输入已知电缆的准确长度后，点击菜单中的"确定"键。屏幕马上置换成波速测量结果显示界面。在子菜单和"设备当前参数"栏中显示出该电缆中的电波传播速度数值。如图十所示。此数值作为以后测试该种电缆故障的选用值。点击子菜单中的"离开"模拟键，屏幕回到初始界面后便可按提示进行测试了。如图十一所示测试初始界面。然后在"电缆类型"选择时，置于"其它类型电缆"。点击"开始检测"，电缆故障测试仪将进入传播速度输入界面。如图十二、十三所示。输如电波传播速度值后，点击提示屏中的"确认"键，仪器便自动进行数据采集。测试结果如图十四所示。
图九 输入电缆长度界面 图十 波速测量结果显示界面 图十一 初始界面 图十二 传播速度计算界面 图十三 测试界面 图十四 测试结果界面 11."返回" "返回"键在需要将界面回到设置界面时使用。以便重新设置各种参数和测试方法。
12."退出" 在数据处理界面，测试完毕后，需结束此次测试时，点击此键。自动回到计算机的桌面系统。

三、用高压闪络法测试电缆的高阻故障

（一） 测试前的准备

1. 故障类型判断

在测试电缆故障之前，首先用万用表或兆欧表在电缆一端测量各相对地及相间的绝缘阻值，根据阻值高低确定是低阻短路还是断线开路，或者高阻闪络故障如果故障类型是开路、短路、接触不良、或低阻抗接地，应使用低压脉冲法进行测试。如果是高阻故障，则应采用高压冲闪法。如果故障类型不能确定，则可以使用波形比较法。

2. 波速校验

当被测电缆的波速不能确定时，必须对它进行校验，以确保测量的准确性。 方法如下：
1）准备一根与被测电缆相同类型的标准电缆接到测试仪的输出端口上；
2）打开仪器电源开关；
3）将模式选择开关打到脉冲模式上，屏幕右上角显示"脉冲"；
4）按"测量范围"键，将测量范围调到大于标准电缆的长度；
5）按"脉冲"键发送测试脉冲，屏幕上得到反射波；
6）按 "? 或 ?" 键将光标移到反射波的拐点；如果反射波不好辨别，应调节增益旋钮改变波形幅度，再按"脉冲"键，重新发送脉冲；
7）按"波速"键和"? 或 ?" 键，修改波速值，直到测得的距离值大致等于标准电缆的长度为止，然后记下此值以备使用。
例如：有一卷电缆长度为100m，通过以下步骤可测出此电缆的波速
步骤一：正确接线，然后开机， 显示如右：
步骤二：移动光标到拐点处，如右图：
步骤三：改变波速，使屏左上方显示的故障距离为100m左右，如下图：
步骤四：说明此电缆的波速为135。

（二） 故障检测

1.低压脉冲法

1）将所有设备与被测电缆断开；
2）将被测电缆连接到测试仪的输出端口上，接线图如下：
3）打开电缆故障测试仪电源开关；
4）将模式选择开关打到脉冲模式上，屏幕右上角显示"脉冲法"；
5）将增益旋钮调到最大，然后按"发送脉冲"键发送测试脉冲，屏幕上得到反射波；
6）如果没有反射波，则应调整测量范围然后重发脉冲，如此反复试几次，直到观察到反射波为止；
7）调整增益并重发脉冲，使反射波的前沿最陡；
8）按"? 或 ? "键将测量光标移动到反射波的前沿上；
9）参考附录一，调整波速值与被测电缆一致，此时屏幕左上角显示的就是故障距离；
10）为了提高精度，改变波形显示比例，将波形扩展后，再按上述方法进行精确定位；
11）故障类型可根据反射波的极性进行判断。
开路波形如下：
短路波形如下：
