在现场使用二次脉冲电缆故障测试仪检测电缆故障前，应详细阅读使用说明书中的有关测试原理、接线方式和使用注意事项。避免发生人身事故和损坏仪器设备。
A．严禁接入脉冲产生器。

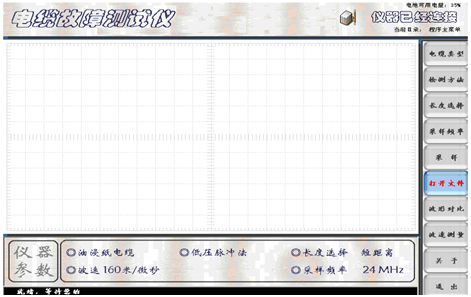

B．启动二次脉冲电缆故障测试仪电源（按下"测试电源"和"电源开关"），屏幕将在完成自检程序后自动进入设置界面。在电缆故障测试仪信号输入输出端口接出一根Q9夹子线。将Q9夹子线的红夹子接到故障电缆故障相芯线上，黑夹子夹在电缆地线上。此时二次脉冲电缆故障测试仪默认的状态是"二次脉冲法"。应根据现场被测电缆种类、长度和初步判断的故障性质选择使用方法，点击屏幕上的触摸"操作"模块中的相关键完成初始状态设置。设置在"低压脉冲法"时，面板右侧的"闪络/脉冲"指示灯为绿色。其设置界面（如图四所示）。
图四 仪器初始设置完成后的界面
图五 低压脉冲法测试电缆开路全长波形界面

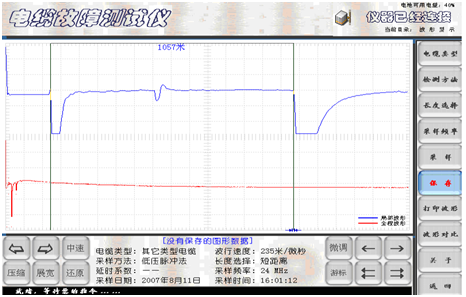

C. 完成参数设置后，点击"采样"键，屏幕进入测试和波形处理界面，自动发出测试脉冲。此界面显示电缆的开路（全长）波形或低阻接地（短路）故障波形。再次点击"采样"键，二次脉冲电缆故障测试仪自动进行测试采样，操作者不断调节"位移调节"和"振幅调节"两个旋钮，并观察采到的波形，直至认为波形的幅度和位置适合分析定位为止，点击"取消采样"键，二次脉冲电缆故障测试仪停止采样。仪器的参数设置、测试时间等基本信息也在屏幕下方显示。界面（如图五所示）。
D．"保存"

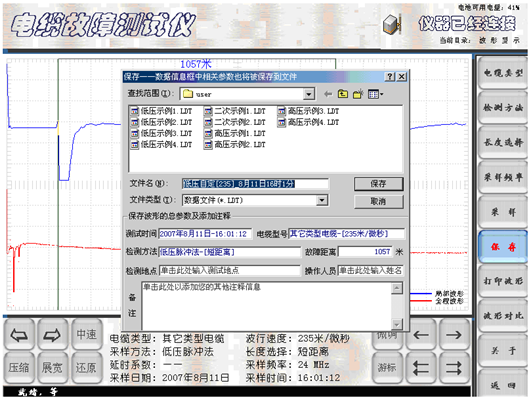

点击"保存"键，屏幕将弹出数据库菜单，如默认菜单上提示的参数，点击二级菜单上的"保存"键，便自动将此次测试的波形存入数据库。（如图六所示）。
图六 保存波形时的提示界面
E． 打开文件
在图四界面上也可以点击"打开文件",观察以前测试的历史纪录。操作过程与"保存文件"相似。此不赘述。
F． 打印波形
在图五的测试结果界面，如需要打印，可以将此次测试结果通过"USB"接口，在外接打印机上打印出来。请参阅图二十三。
A．接入脉冲产生器。

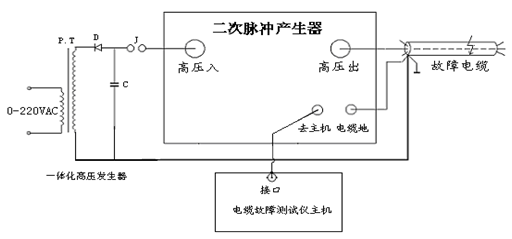

在现场，首先将高压发生器、二次脉冲产生器、电缆故障相、电缆地线、电缆故障测试仪连接起来。仔细检查接线确保无误。现场接线（如图七所示）。
图七 现场电缆故障测试接线示意图
启动二次脉冲电缆故障测试仪电源，屏幕在完成自检程序后自动进入设置界面。根据现场被测电缆种类、长度和延时系数，点击屏幕相关键完成初始状态设置。设置后的界面（如图八所示）。
图八 二次脉冲法设置后的界面示意图
B．系统功能自检
按要求连接各种接线后，首先进行系统功能自检。目的是检查接线是否正确，调整振幅和位移两个旋钮,使将要采集到的波形显示在屏幕的最佳位置，以便判读故障距离。
系统功能自检的方法：

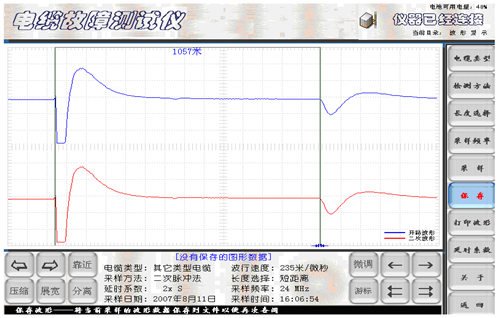

接通电源，在完成界面相关参数设置后，按一下面板上的"自检"键。屏幕会出现上下两个完全相同的低压脉冲测试波形。此波形反映是电缆开路全长。每按一次面板上的"自检"键仪器便完成一次数据采集过程，不断调节"振幅调节"和"位移调节"两个旋钮，直至认为屏幕上显示的测试波形位置和幅度有利于距离判读为止。
系统功能自检界面（如图九所示）
图九 二次脉冲法测试电缆故障自检波形
C.进行二次脉冲法测试电缆故障

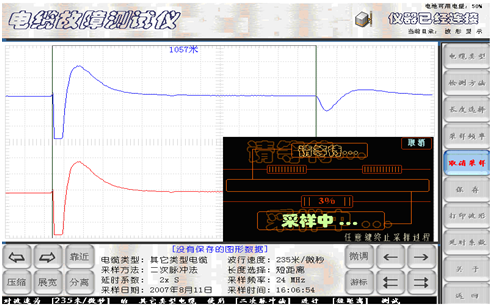

完成二次脉冲电缆故障测试仪自检后，点击荧屏上的"采样"键，仪器界面进入等待测试状态。屏幕中心提示菜单显示"采样中"。界面（如图十所示）。此时可启动高压产生器。
图十 二次脉冲法采样待测试界面
D.将冲击高压调到20KV左右，先进行预试测。如果测得的波形仍如图九所示的自检波形，即上下两波形完全一样。回波脉冲的极性与发射脉冲的极性一致，游标定位显示的是电缆全长，说明故障点未被冲击高压击穿。须重新点击"采样"键（以后仪器进入自动采样状态），并逐渐升高冲击电压。进行采样和屏幕监视。同时调节"位移"和"振幅"两个旋钮，直到屏幕下半部分波形出现与发射脉冲极性相反的回波脉冲立即终止采样（上半部分波形不发生变化）。这时屏幕显示的测试波形应该是最终采样结果。最终采样结果界面（如图十一所示）。
图十一 最终采样结果界面
E．点击荧屏下方模块中的"展宽"或"压缩"键，使测试波形的宽度适合故障距离判读。然后，点击"靠近"键，将上下两组波形重叠。可以看出，故障回波前的波形重叠较好，故障回波后的波形有明显的发散。波形操作结果（如图十二所示）。
图十二 最终测试结果显示界面

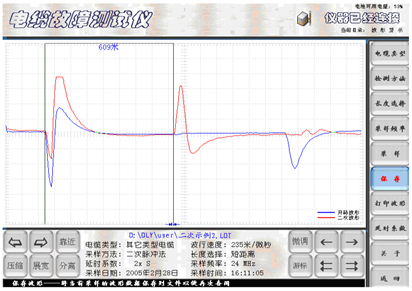

F．移动游标判读故障距离。屏幕有下方有"游标"和相应左右游标的左右快移和慢移相关键。点击"游标"键可看到游标线下部的双箭头在两游标线间来回切换。箭头在哪条游标下便可移动哪条游标。最终应将两条游标分别移到起始波形和回波的拐点。在完成上述操作后，两游标间显示的数字即为故障点到测试端的距离。其最终测试结果界面（如图十二所示
E．测试完毕后，需要保留测试结果，可点击屏幕右边的"保存"键。界面将弹出文件保存的二级菜单。点击二级菜单上的相关键后，由"确认"键或"取消"键确定此次测试结果的保存或取消。
A.严禁接入脉冲产生器

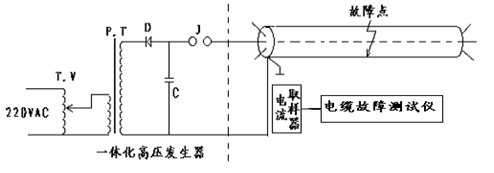

冲击高压闪络法测试电缆高阻故障接线方式（如图十三所示）：
图十三 冲击高压闪络法的接线示意图
B.将电流取样器用双Q9线与主机连接后放在故障电缆与高压设备的脉冲储能电容接地线旁即可。只要高压发生器输出的电压足够高，故障点在此冲击高压下被击穿，电缆中就会产生电波反射。电流取样器将地线上的电流信号通过磁耦合取得的感应电动势传给电缆故障测试仪，经过A/D采样和数据处理，波形显示在屏幕上并可进行故障距离分析。

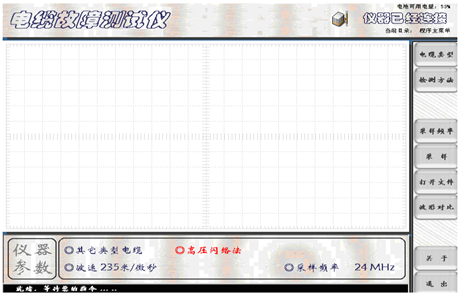

仪器的预置方法和二次脉冲法的预置一样，在预置时将"检测方法"设置为高压闪络法。预置界面（如图十四所示）。
图十四 冲击闪络法预置界面

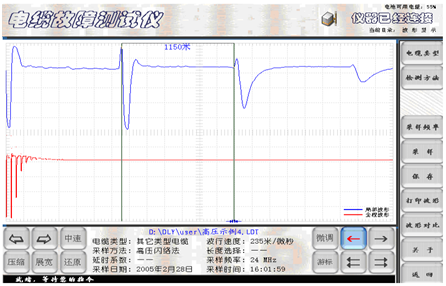

电缆类型和长度选择确定后，点击"采样"键，进入等待采样状态。高压发生器进行冲击高压闪络，二次脉冲电缆故障测试仪自动进行数据采集和波形显示。如果采样波形不理想，可以再次点击"采样"键，进行第二次采样。以后二次脉冲电缆故障测试仪便进入自动采样程序。高压闪络一次，仪器采样一次，在此过程中不断调节"位移调节"和"振幅调节"两个旋钮，直至认为波形位置和幅度适合分析定位为止，再次点击"采样"键终止采样。采样结果（如图十五所示）。
图十五 冲击高压闪络法测试结果界面
C.采集到较为理想的波形后，点击 "展宽"、"压缩"等模拟按键，利用双电子游标标定故障距离。
不同厂家生产的电缆，尽管型号相同，由于工艺和介质配方的差异，会导致电波传播速度的差异。如果直接使用二次脉冲电缆故障测试仪给出的平均电波传播速度，会造成测试误差。为了更加精确地测试电缆故障距离，往往需要重新核对（测试）该电缆的电波传播速度。
电波测速的方法如下：
A.首先选一段已知长度被测电缆。如果此次被测电缆的长度为已知，也可以使用此电缆进行测速。
B. 仪器进入设置界面后，将仪器设置在低压脉冲法测试状态。

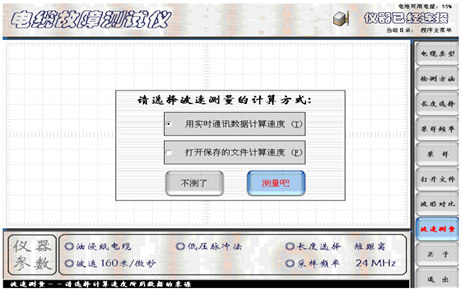

"电缆类型"预置在默认值"油浸纸电缆"。Q9测量夹子线接到被测电缆的芯线和地线上。点击"波速测量"键，并点击"确认"键。屏幕自动弹出"波速测量"过渡界面二级菜单"请选择波速的计算方式"。屏显(如图十六所示)波速测量过渡界面1。
图十六 波速测量过渡界面1

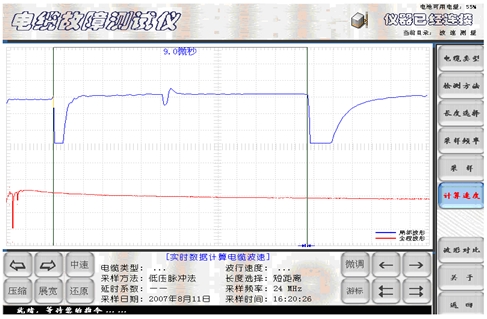

先确认"用适时通讯数据计算速度"，再点击二级菜单中的"测量吧"模拟键，仪器自动发出一个测试脉冲，在电缆终端将产生一个开路反射脉冲。此过程产生的测试波形记录在下一个过渡界面的屏幕上。通过波形"展宽、压缩"和"游标"操作，将两游标对准发射脉冲和回波脉冲的前沿拐点。两游标间的读数即为两脉冲间的间隔时间。弹出过渡界面2，（如图十七所示）的波速过渡界面2。
图十七 测量过渡界面2M

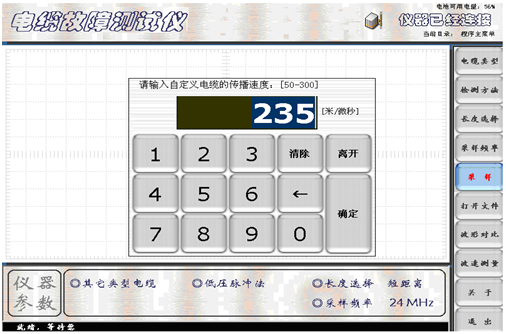

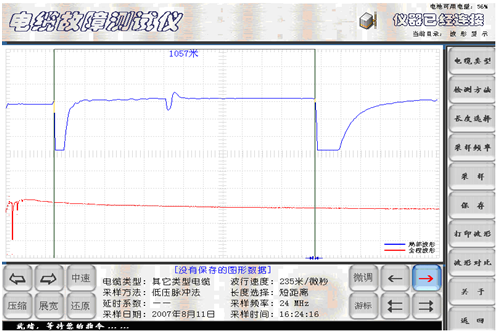

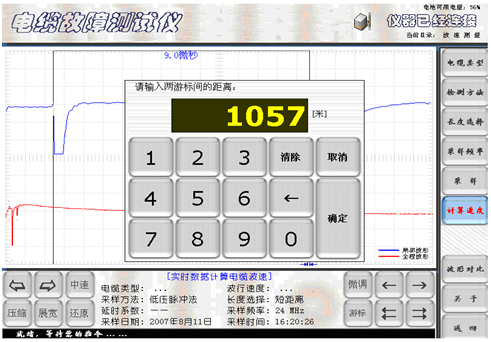

C．再点击此界面右边的"计算速度"模拟键，仪器又进入下一个过渡界面。在界面中间弹出二级菜单"请输入两游标间距离"的过渡界面3。（如图十八所示）。此时，将被测电缆的实际全长数用模拟数字键输入即可。再点击二级菜单中的"确定"键，界面进入显示波速测量结果界面。此界面的二级菜单中的数字就是被测电缆的电波传播速度。（如图十九所示的过渡界面4。)如果需要重新计算，可点击菜单中的"重算"键，重复上述电波测速过程。如认可此次测试结果。点击菜单中的"离开"键，二次脉冲电缆故障测试仪自动进入现场故障测试状态。界面回到如图五所示的初始设置界面，进行故障测量。不过，点击"开始检测"键后荧屏弹出二级菜单"请输入自定义电缆的传播速度"，还要进一步"确认"界面中二级菜单此次测量的电波传播速度，（如图二十所示）。二次脉冲电缆故障测试仪正式发送低压脉冲进行测量。测试波形（如图二十一所示）。点击屏幕左下角的"展宽"或"压缩"键和屏幕右下角的游标"左、右"移动键，使两个电子游标对准发射脉冲和回波脉冲的前沿拐点。两游标间显示的距离数即为电缆的开路（全长）或短路故障的距离。
图十八 测量过渡界面3

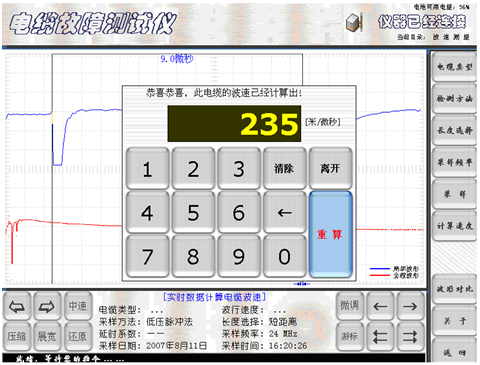

图十九 波速测量过渡界面4
图二十 波速测定后进行故障测试时再次确认的界面
图二十一 新电波传播速度的故障实测界面
需要将测试结果保存下来，可在图二十一的基础上点击屏幕右侧模拟按键中的"保存"键。屏幕将弹出保存数据库的二级菜单，如图二十二所示。点击二级菜单中的"保存"键，二次脉冲电缆故障测试仪自动将此次测试波形和结果保存在仪器的数据库中。

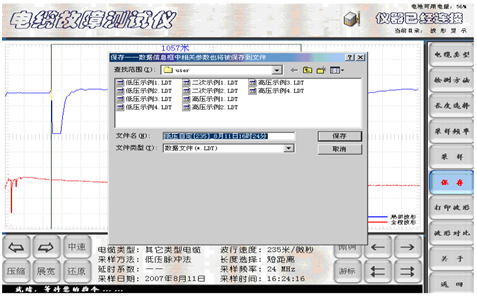

图二十二 测试结果保存界面

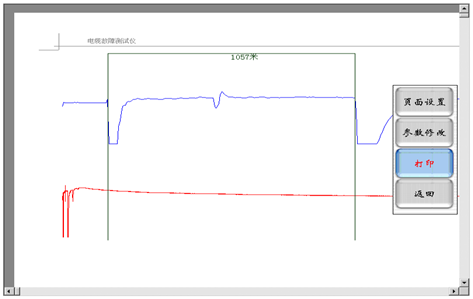

需要将测试波形以文件形式打印，可利用二次脉冲电缆故障测试仪的打印功能完成。例如图二十三所示测试结果需要打印，将面板上的"USB"接口用一根两头都是"USB" 插头的连接线与通用打印机相连。点击屏幕右侧模拟键中的"打印波形"键。打印机将自动打印出（如图二十三所示）图形。
图二十三 测试结果打印输出界面
需要将界面返回到初始设置界面时使用，重新设置电缆测试的各种参数和测试方法。
在数据处理界面，测试完毕结束此次测试时，点击此键，二次脉冲电缆故障测试仪自动回到桌面系统。进入关机或其他应用状态。
