1. 由于本机不用外接电源，所以在进行现场故障测试之前应对笔记本电脑进行充电（充电时间大约4个小时）充足电后可保证本仪器正常工作约1.2小时；也可在现场外接220伏电
源给笔记本电脑直接供电。脉冲电缆故障测试仪进入现场后，首先用USB数据线将笔记本电脑和数据采集器连接起来。将Q9夹子线接在数据采集器的Q9输入输出插座上。
2. 开启笔记本电脑电源开关。待笔记本电脑进入桌面系统后，点击电缆仪图标，脉冲电缆故障测试仪进入测试界面。数据采集器的"电源"、"脉冲法"指示灯亮，屏幕右上角显示"仪器已经连接"。
3. 根据被测电缆的种类、长度及故障性质，点击屏幕右侧的模拟键进行设置。此时状态栏将显示设置后的当前状态。
4. 设置完后将光标处于"采样"键。点击此键，脉冲电缆故障测试仪开始数据采集工作。
5. 在数据处理界面，可根据波形的具体情况对波形进行扩展、压缩、移动双游标判读故障距离、波形位移、波形存储、波形打印等功能操作。
具体操作时，利用触摸鼠标将光标
移至荧屏右下方的"波形、游标"操作键上，点击相应键即可对波形进行左右位移、展宽、压缩操作和双游标的左右位移。"波形、游标"操作键结构示意图如图四所示

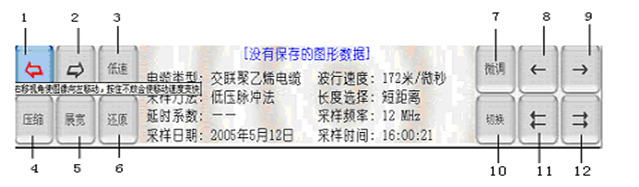

图四 "波形、游标"操作键结构示意图1—波形左移按键 2—波形右移按键 3—波形高、中、低速移动速度切换按键
4—波形压缩按键 5—波形展宽按键 6—波形压缩或展宽后的还原按键
7—游标移动速度（粗、微、中）切换按键 8—游标慢速左移按键
9—游标慢速右移按 10—游标选择的切换 11—游标快速左移按键 12—游标慢速右移
将Q9夹子线夹在故障电缆的故障相和电缆地上。打开计算机，点击桌面上电缆仪"图标，进入电缆测试工作预置界面。在脉冲电缆故障测试仪进入设置界面后，根据被测电缆的种类、长度，用光标点击屏幕右侧模拟键中的"电缆种类"、"采样频率"、"测试方法"，进行选择。
1. 电缆种类的选择：依据被测电缆的种类，用光标连续点击"电缆种类"模拟键。观察屏幕下方的状态栏，直到显示的电缆种类与被测电缆的种类一致为止。
2. 一般电缆长度在1Km情况下，采样频率宜选用24 MHz或48 MHz。如果电缆长度大于1Km，采样频率可选用12MHz或6MHz。
3. 点击"测试方法"。此时状态栏循环显示"脉冲法"和"冲击闪络法"。在选中脉冲法测试时，依次提示短距离（脉冲宽度0.2μs）、中距离（脉冲宽度2μs）、长距离（脉冲宽度
4μs）测试脉冲宽度。所选测试脉冲的宽度原则上根据被测电缆的长度和故障距离而定。在"脉冲法"状态，数据采样盒上的"脉冲"绿色指示灯亮。
"长度选择"短距离时，适合测试电缆长度为20 m～1000 m；
"长度选择"中距离时，适合测试电缆长度为1000 m～3000 m；
"长度选择"长距离时，适合测试电缆长度为3000m以上。
4. 在确定"测试方法"和"长度选择"以后，点击"采样"键，仪器便自动进入数据处理界面，并开始数据采样过程。仅采集一次，当完成数据传输以后，屏幕显示此次采集的波形
上半屏显示的是近距离的扩展波形，下半屏显示的是全数据波形。再次点击" 采样
"键，仪器进入自动采样。此时数据的采样过程是连续自动的。调节仪器的"幅度"旋钮和"位移"旋钮，观察采集到的波形幅度、位置及特征拐点的清晰程度。一旦得到较为理想的
波形，点击"取消采样 "键，仪器中止采样。此时屏幕下方提示"中止成功"。
5. 在数据处理界面，可根据波形的具体情况对波形进行展宽、压缩、移动双游标判读故障距离、波形对比、波形位移、波形存储、波形打印等功能操作。
图五 保存波形时的提示界面 6. "波形、游标的操作"请参照图四示意图进行操作。
7. "保存"
"保存"操作步骤：
点击屏幕右侧的"保存"按键，屏幕将弹出如图五所示的保存界面对话框。用户可根据需要在表中填写文件名和相关的信息，最后点击对话框中的"保存"键，即可完成波形数据的保存。
8. "打开文件"
点击屏幕右侧"打开文件"按键，即弹出打开文件对话框，此时选择需要的波形文件，点击打开即可。调用的扩展波形在屏幕的上半部分显示，屏幕下半部分显示的是全数据波形。波形的位移、扩展、压缩、判读同前所述。
9. "打印波形"

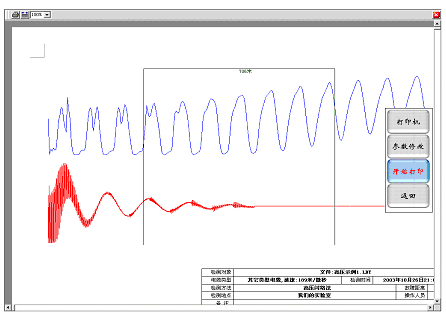

"打印波形"功能在需要用打印机输出测试结果文件时使用。打印时，将计算机与打印机的USB口相连接，点击"打印文件"模拟键，马上显示打印界面。此界面显示出即将打印的测试波形和所有相关测试信息。点击"打印机"即可进入打印机型号选择界面，确定打印机后。点击"参数修改"确定打印纸张和打印份数。点击"开始打印"键即可由打印机打印出选定的测试结果文件。打印界面如图六所示。
图六 波形打印界面
10. "波速测量"
"波速测量"方法如下：
首先选一段已知长度被测电缆。将仪器检测方法预置在低压脉冲法测试状态，选取适当的采样频率和脉冲宽度。"电缆类型"预置在"默认状态"。点击"波速测量"，屏幕将弹出如图七所示"请选择计算方式"提示菜单。再用光标点击菜单中的"用实时通讯数据计算速度"和"测量吧"模拟键后，仪器开始输出测试脉冲。并在屏幕上显示出发射脉冲与回波脉冲。将波形适当展宽，并用游标卡尺卡住发射脉冲和回波脉冲的前沿拐点。两游标间显示的数字为两脉冲间的间隔时间。如图八所示。

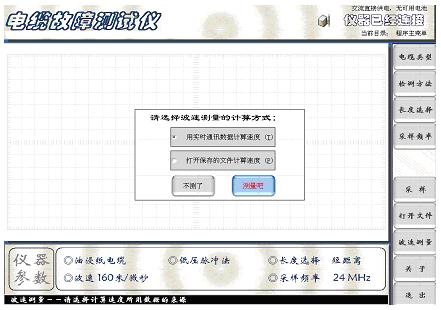

图七 波速测量过渡界面1

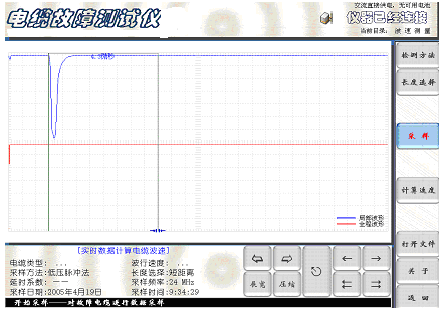

图八 波速测量过渡界面2 点击屏幕右侧"计算速度"模拟键，脉冲电缆故障测试仪界面又弹出提示输入已知电缆长度的子菜单。如图九所示。
用数字键输入已知电缆的准确长度后，点击菜单中的"确定"键。屏幕马上置换成波速测量结果显示界面。在子菜单和"设备当前参数"栏中显示出该电缆中的电波传播速度数值。如图十所示。此数值作为以后测试该种电缆故障的选用值。点击子菜单中的"离开"模拟键，屏幕回到初始界面后便可按提示进行测试了。如图十一所示测试初始界面。然后在"电缆类型"选择时，置于"其它类型电缆"。点击"开始检测"，脉冲电缆故障测试仪将进入传播速度输入界面。如图十二、十三所示。输如电波传播速度值后，点击提示屏中的"确认"键，脉冲电缆故障测试仪便自动进行数据采集。测试结果如图十四所示。

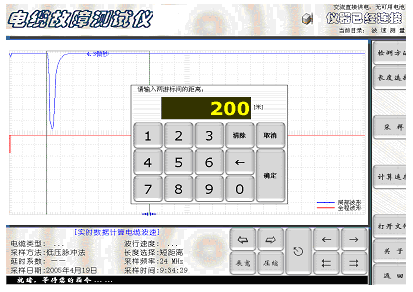

图九 输入电缆长度界面

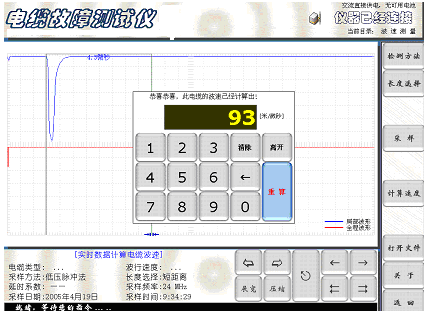

图十 波速测量结果显示界面

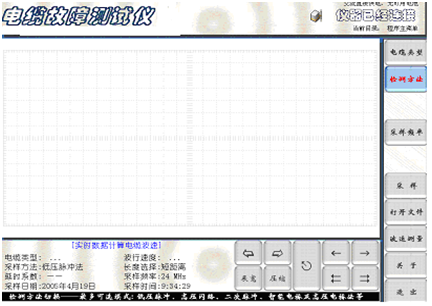

图十一 初始界面

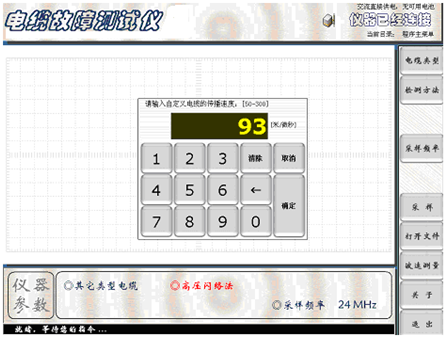

图十二 传播速度计算界面

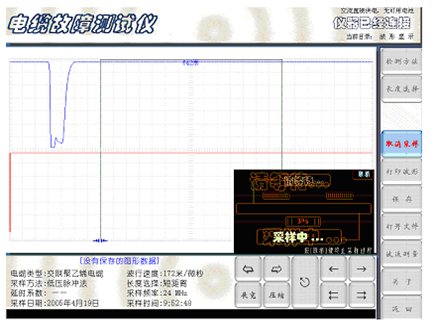

图十三 测试界面

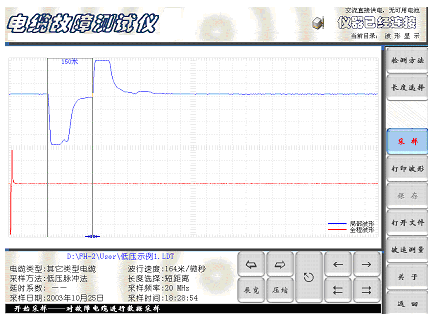

图十四 测试结果界面 11. "返回"
"返回"键在需要将界面回到设置界面时使用。以便重新设置各种参数和测试方法。
12. "退出"
在数据处理界面，测试完毕后，需结束此次测试时，点击此键。脉冲电缆故障测试仪自动回到计算机的桌面系统。
用冲击高压闪络法测试电缆的高阻故障，仪器处于外触发状态。其方法步骤基本与低压脉冲测试法相同。但是必须在预置界面作相应调整。在脉冲电缆故障测试仪进入预置界面以后，按照被测电缆的种类和频率预置。连续点击"测试方法"键，界面将用红色提示"高压闪络法"。在数据采集盒面板上的红色"闪络"指示灯亮。脉冲电缆故障测试仪进入等待触发状态。其界面如图十五所示。
