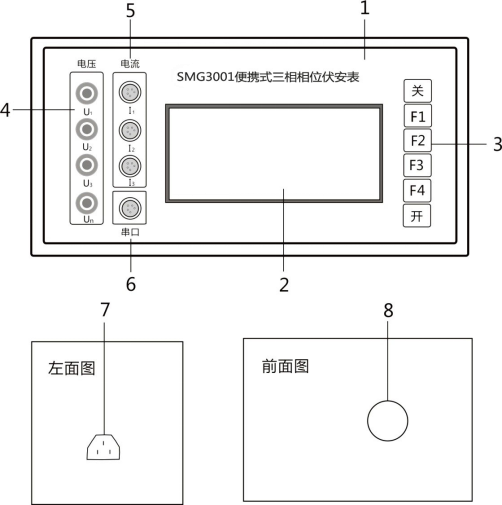

如图所示:
1. 三相相位伏安表上面板。
2. 三相相位伏安表液晶显示屏。
3. 键盘:"开"、"关"键用于开机及复位、关机,F1、F2、F3、F4为功能键。
4. 电压插座:在3线4相制时,Ua、Ub、Uc可以各接入一路电压或不接,Un接零线。一般的说,黄、绿、红、黑四色分别A、B、C相和地。
5.电流插座:Ia、Ib、Ic可以各接入一路电流或不接。
6. 串行通讯口:可连接微型打印机(选配)。
7.交流电插座。
8.对比度调节孔。
1. 三相相位伏安表可以由内部电池供电,此时仪器显示屏左上角显示"DC"字样和""电池图样。新电池充满电的情况,可供连续工作6小时以上;电池当前电量用线条模拟表示,最多5条粗线
2. 也可以由220V/50Hz交流供电。用市电供电时,不需要专用的适配器,用三相电源线直接连接。
3. 三相相位伏安表内置充电电路,不需要专用充电器,将市电直接接入仪器即可;仪器可以边充电,边工作。
4. 三相相位伏安表电池电量不足需要充电时,电池图示框内的模拟线条消失仪器电源指示由"DC"变为"AC"提醒用户及时接入交流电
仪器在关机状态下充电速度最快。。
5. 如果在电池格有显示的时候,将仪器关机并长时间放置,下次开机时,电池格可能不能准确表示电池的实际电量。如果开机后不久,仪器就出现自动关机、蜂鸣等电池电量不足
的状态,请先将电池余电放掉后,重新充电即可。
1. 按照黄、绿、红、黑等颜色一一对应地插入电压测试线、电流测试钳。
2. 请特别注意:电流钳上的标注
3. 三相相位伏安表对相位定义为:以Ua或Ia(若Ua未接入)为参考向量,其他向量滞后的角度。
根据测量对象的不同,有不同的接线
a.单相或两相测量:保证有信号接入仪器的Ua或Ia。
b. 三相四线制测量:黄、绿、红、黑四色电压测试线分别接至被测电路的A、B、C三相相线及零线;有黄、绿、红三色标记的电流钳夹到被测电路的A、B、C相线上。
c. 三相三线制测量:黄、绿、红、黑四色电压测试线一端分别接仪器的Ua、Ub、Uc、Un;另一端接被测电路A、B、C三相的相线上,黑色测试线与绿色测试线并接。有黄、红
色标记的电流钳分别夹在被测电路的A、C相线上。
请注意:各电流钳按照颜色标记与仪器输入通道一一对应,如果混用可能导致测量误差增大。

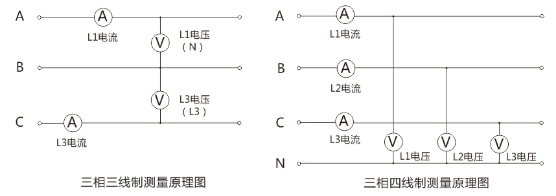

接线如图所示
图4
使用微型打印机打印输出时,用专用线缆将打印机和计算机连接起来,在仪器菜单上选择执行打印功能即可。 为方便用户使用,随仪器供应的微型打印机,本公司已改装为由三相相位伏安表供电,由于打印机工作时功耗较大,为稳妥起见,建议尽量使用交流电给仪器供电。
1. 三相相位伏安表开、关机和复位
三相相位伏安表的"开"、"关"键,既用于开、关机,也是系统复位键。
2. 主菜单

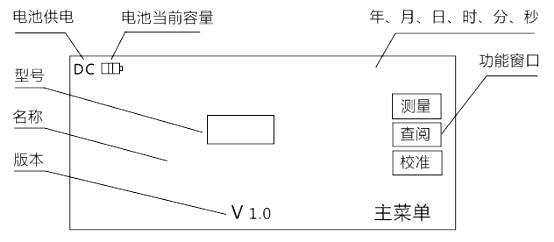

开机后,仪器显示主菜单。主菜单包含电源状况,时间,产品型号和名称,"测量","查阅","校准"功能窗口等信息。
如图5所示:
图5
在主菜单下按"测量"功能窗对应的键,进入测量功能。

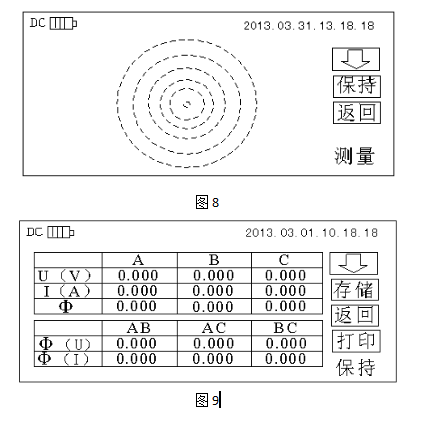

a. 在操作菜单中
""代表翻屏;
"保持"代表数据保持,进入"保持"菜单后,才可进行下一步的存储、打印等功能;
"返回"指返回上一级菜单。

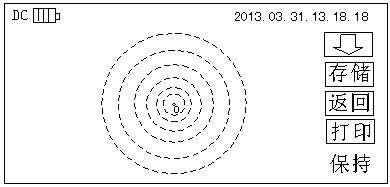

三相相位伏安表对向量图的定义为:以时钟12点为零点,顺时针为正向序。

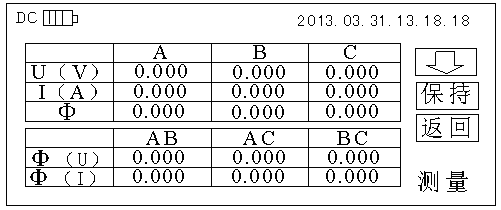

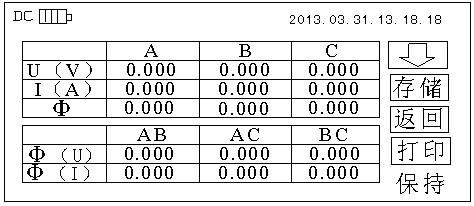

b. 如图6所示,在三相四线系统中:
图6 U(V)表示A、B、C三相电压值。
I(A)表示A、B、C三相电流值。
φ表示同相的电压与电流间的相位值。
φ(U)表示电压间的相位,其中AB表示A相电压与B相电压间的相位差;AC表示A相电压与C相电压间的相位差;BC表示B相电压与C相电压间的相位差。
φ(I)表示电流间的相位,其中AB表示A相电流与B相电流间的 相位差;AC表示A相电流与C相电流间的相位差;BC表示B相电流与C相电流间的相位差。
c. 如图6所示,在三相三线系统中:
U(V)表示的是线电压的值,其中A表示UAB的大小,C表示UCB的大小;
φA表示UAB与IA间的相位,φC表示UCB表示IC间的相位;
φ(U)AC表示UABUCB间的相位;
φ(I)表示IA与IC间的相位。

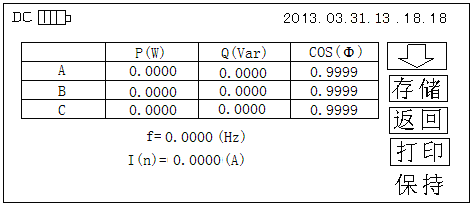

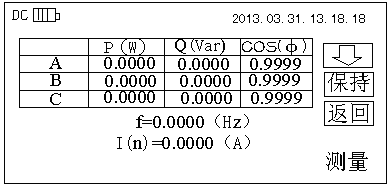

图7 d. 如图7所示,
P(W)表示各相的有功功率,单位瓦;
Q(Var)表示各相的无功功率,单位乏;
COSφ表示各相的功率因数;
F代表被测电路的频率,单位赫兹;
I(n)表示三相电流矢量和。
图10

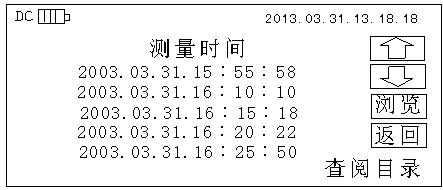

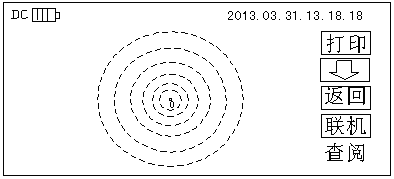

从主菜单进入查阅功能。三相相位伏安表按存储的时间由近及远进行排序,最新存储数据排列在首位。 如图12,13,14示:图11图12图13图14

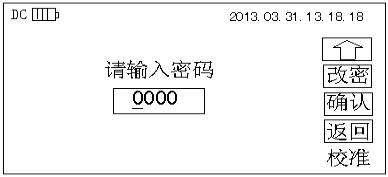

校准功能供厂家出厂时校准或计量部门检验调校之用。三相相位伏安表出厂前,已经100%通过生产厂的校准,完全达到和超过制造商声明的产品技术指标。 用户应谨慎使用,以免造成数据混乱。 具体使用细节,请联系公司技术服务部门确认。 如图15所示:图15
