服务热线:400-6698-612SMG3000手持式三相相位伏安表又称数字三相相位伏安表、三相相位伏安表、三相相位表及多功能三相相位伏安表,SMG3000三相相位伏安表用于三相电参数、电压、电流、相角、频率、功率、功率因数等电参数测量。SMG3000手持式三相相位伏安表是鼎升电力研发中心根据JJG440-2008计量行业标准研发升级的一款三相相位伏安表。
该SMG3000三相相位伏安表设计上采用高速M3处理器和24位高速采样芯片进行电参数的测量计算,该三相相位伏安表完全图形化界面显示,真彩色显示分辨率320×240,自带充电电池,触摸屏操作、人机界面友好,测试仪便于携带。SMG3000手持式三相相位伏安表设计上采用高速Cortex。M3处理器加24位高速ADC进行电参数的测量计算,完全图形化界面,真彩色显示分辨率320×240,触摸屏操作人机界面友好,测试仪便于携带。
数字三相相位伏安表、智能型三相相位表、多功能三相相位伏安表、三钳相位伏安表 、手持式三相相位伏安表
1、该SMG3000手持式三相相位伏安表时测量三相电压或四路电流(包含零线电流)
2、三相相位表同时测量三相交流电压相角、电流相角、功角
3、该手持式三相相位伏安表具有测量电网频率和相序
4、该相位伏安表具有自动判别变压器绕组、容性和感性负载
5、该手持式三相相位伏安表具有六角图显示,彩色相序分析
6、三钳相位伏安表有功功率、无功功率、视在功功率、三相功率和和功率因数测量
7、该SMG3000三相相位伏安表具有数据保存和查看功能
8、该三相相位表表具有数据静态保存功能
9、该手持式三相相位伏安表3.2寸TFT彩屏显示具有触摸功能
10、该手持式三相相位伏安表锂电池供电、一次充满可连续待机大于20小时
相位伏安表型号 | SMG3000 | |
相位伏安表名称 | 三相相位伏安表、三相相位表、相位伏安表、三钳相位伏安表、多功能三相相位伏安表 |
类型 | 三钳相位伏安表测量范围 | 单位 | 误差 | 分辨率 |
电压 | 1~600 | V | 0.5%×量程 | 0.01V |
电流 | 0.001~10 | A | 0.5%×量程 | 0.0001A |
有功功率 | 0.001~5000 | W | 0.5%×读数(PF=1) | 0.1W |
无功功率 | 0.001~5000 | VAR | 0.5%×读数(PF=0) | 0.1VAR |
视在功率 | 0.001~5000 | VA | 0.5%×读数 | 0.1VA |
频率 | 45~65 | HZ | 0.1%×读数 | 0.01HZ |
相位 | 0~360 | ° | ±2° | 0.1° |
外形尺寸 | 320*280*140mm3 | |||
重量 | 3.2kg |

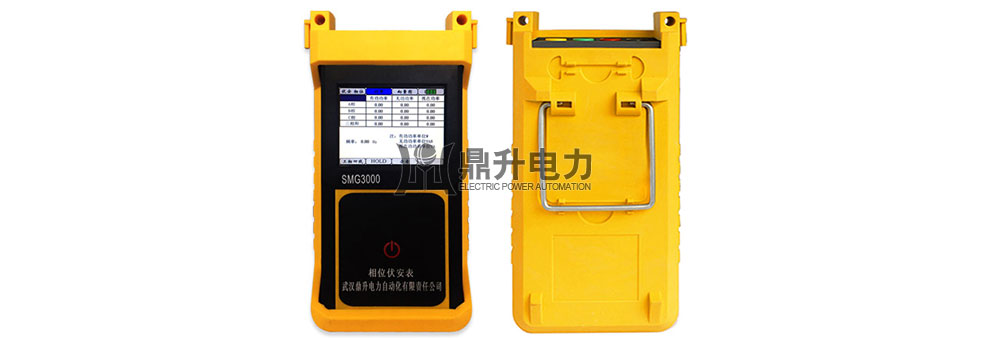

三相相位伏安表(正面及背面)

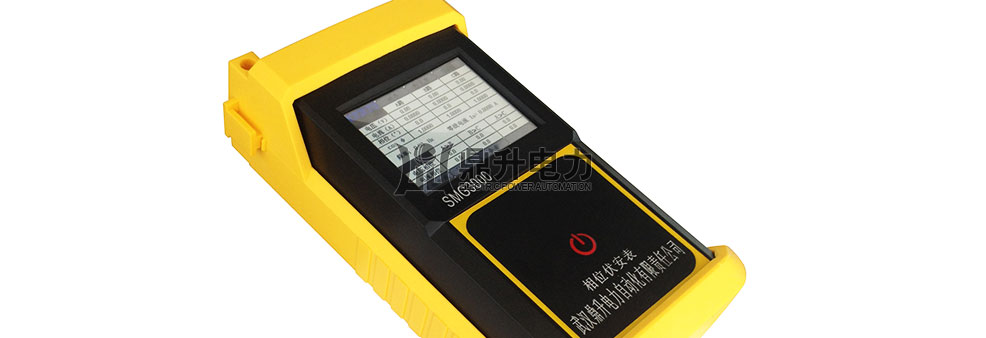

SMG3000数字三相相位伏安表图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。三相相位伏安表-图示

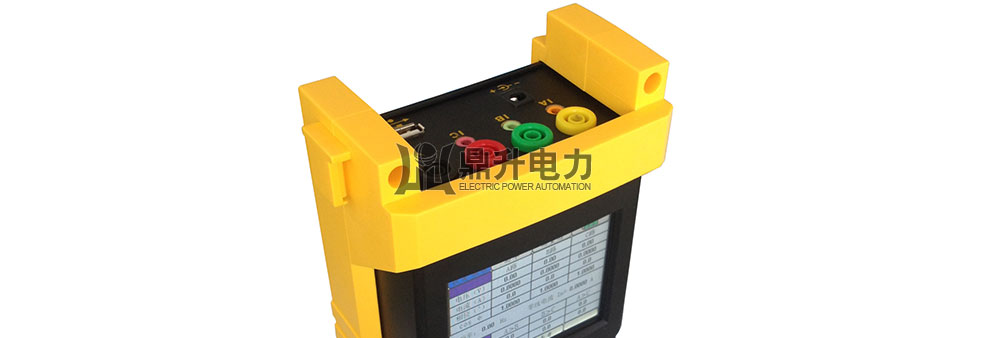

SMG3000数字三相相位伏安表图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。三相相位伏安表-接线端口

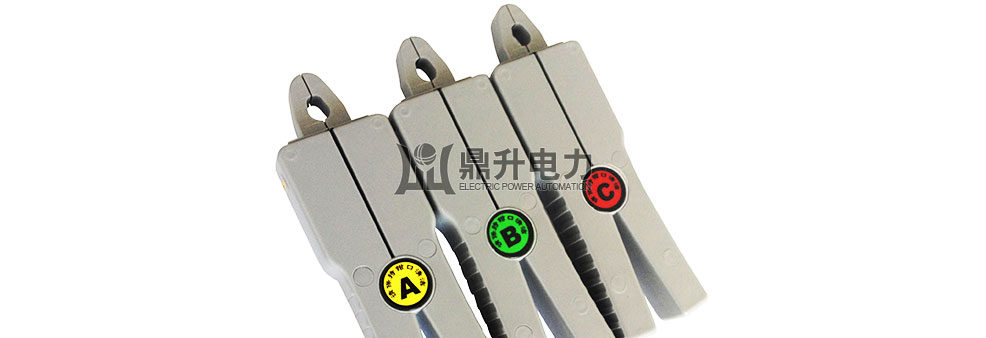

SMG3000数字三相相位伏安表接线端口图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。三相相位伏安表-测试钳

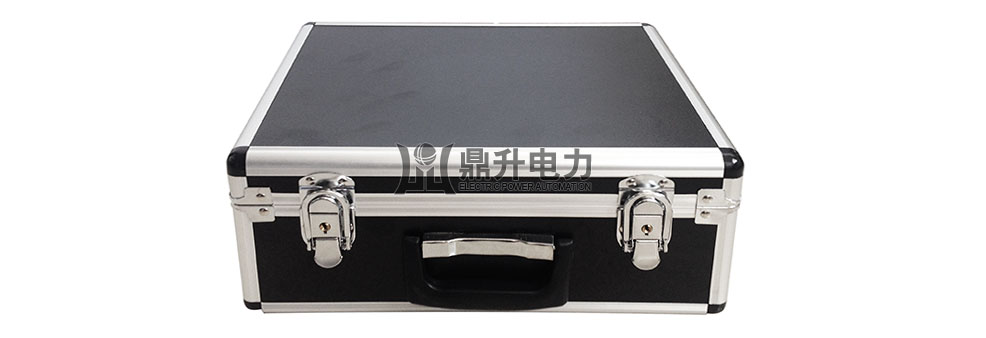

SMG3000数字三相相位伏安表测试钳图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。三相相位伏安表-机箱
SMG3000数字三相相位伏安表机箱图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。试验技术
