SMG2000E数字双钳相位伏安表参数

数字双钳相位伏安表 数字双钳相位伏安表专用测量电压、电流及相位,具高精度、手持式、双通道输入等特性
标准支持:JJG440-2008
售前:027-87875698、售后:027-87180938
打印产品资料

技术参数

SMG200E数字双钳相位伏安表参数请以产品使用说明书或合同为准,如您有相关疑问,欢迎留言

规格 数字双钳相位伏安表
证书
  • 国家第三方计量检定校准证书国家第三方计量检定校准证书
  • 出厂质量检测报告出厂质量检测报告
  • ISO9001:2015质量管理证书ISO9001:2015质量管理证书
参比工作条件 环境温度 (23±5)℃
环境湿度 (45~75)%RH
被测信号波形 正弦波、β=0.02
被测信号频率 (50±0.2)Hz
被测载流导线在钳口中的位置 任意
测量相位时被测信号幅值范围 100~220V、0.5~1.5A
外参比频率电磁场干扰 应避免
  基本误差极限
    (1)交流电压
表1:交流电压测量误差
量   限 分 辨 率 基本误差极限
20V 0.01V ±(0.3%读数+0.2%量程)
200V 0.1V
500V 1V
    输入阻抗:各量限均为2MΩ
    (2)交流电流
表2:交流电流测量误差
量   限 分 辨 率 基本误差极限
200mA 0.1mA ±(0.3%读数+0.2%量程)
2A 1mA
10A 10mA
    (3)相位
    U-U、U-I、I-I
表3:工频相位测量误差
范   围 分 辨 率 基本误差极限
0~360° ±2°
    测U1-U2相位时电压输入回路阻抗:40KΩ

工作误差

额定工作条件 环境温度 (0~40)℃
环境湿度 (20~80)% RH
被测信号波形 正弦波、β=0.05
被测信号频率 (50±0.5)Hz
被测载流导线在钳口中的位置 任意
测量相位时被测信号幅值范围 测U1-U2相位时:30V~500V
测I1-I2 相位时:10mA~10.00A
测U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A
外参比频率电磁场干扰 应避免
额定工作误差极限 在上所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍

其它技术特性

显示位数 三位半
采样速率 3次/秒
电源 单个9V迭层电池、电源电流小于5mA

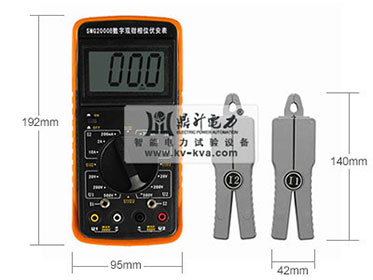

外形尺寸 表壳尺寸 192×95×55mm3
钳壳尺寸 140×42×20mm3
钳口尺寸 Φ7mm×9mm
重量 表体 280g
测量钳 2×200g
储存条件 温度 -10℃~50℃
注: SMG200E数字双钳相位伏安表产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知,咨询热线:027-87875698。
