服务热线:400-6698-612DEYX-H数字式三相移相器是变压器式数字三相移相器,也称为综合移相器,三相移相器包括数字式相位显示仪、电压电流数显表、三相移相细调及电源等单元组成综合数字移相器,该数字式三相移相器将变压器移相技术与数字测量技术进行了有机结合,数字式三相移相器电压输出可调。

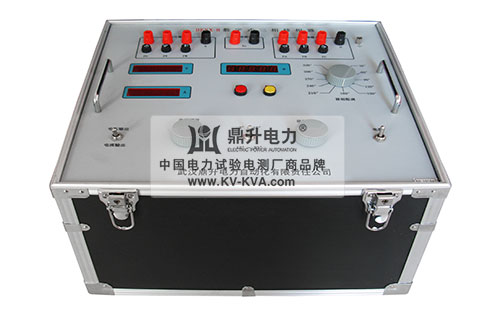

DEYX-H数字式三相移相器是鼎升电力研发中心根据GB6587.8-1986国家技术标准研发生产的综合感应三相移相器,该数字式三相移相器是由变压器式移相器,数字式相位显示仪,电压电流数显表、输出电压调节、移相粗调、细调及电源等单元组成的便携式电工测试仪,该数字式三相移相器将变压器移相技术与数字测量技术进行了有机结合,能在0~360°范围内任意角度的调节移相,该数字式三相移相器具有精度高,读数准确直观、电压输出可调,数字式三相移相器结构部件采用独立固定、牢固可靠,全密封、携带方便,便于在野外和现场使用。
移相器工作原理
移相器工作原理是将信号的相位移动一个角度。数字三相移相器工作原理根据不同的构成而存在差异。比如晶体管电路中,可在电路输入端加入一个控制信号来控制移相大小,在有些电路中则利用阻容电路的延时达到移相,在单片机控制系统还可利用内部定时器达到移相的目的。鼎升电力生产研发的移相器能在0~360°范围内任意角度的调节移相,精度高,数据稳定。
三相移相器别称
移相器、三相移相器、数字移相器、数字式移相器、数字式三相移相器、综合数字式三相移相器、数字三相移相器 、感应三相移相器、便携式三相移相器、三相调压移相器、数控移相器、感应式移相器、电子移相器、电力移相器
三相移相器功能
1、该数字式三相移相器能在0~360度范围内达到任意角度的超前或滞后移相目的
2、该数字式三相移相器采用三相三芯柱变压器,Y0接线方法,每相均有四个等边绕组,交叉连线形成不同夹角,形成对角线相连的六边形,六个边共高十二个抽头,即十二档,每档30度,三相同步调节,细调由三只同轴自耦变压器与电容组成,使输出三相在0~360度范围内同步调节,以保证三相输出的平衡
3、该数字式三相移相器具有操作方便、体积小、噪音低、输出波形好等特点,能满足较高国度的单相及三相交流功率、相位等仪表的测试校验,也能用于电度表的检定装置之中
三相移相器型号 | DEYX-H | |
三相移相器名称 | 相移相器、数字移相器、数字式三相移相器、三相综合移相器 | |
输入电压 | 三相四线3×380(220)V 50Hz | |
输出电压 | 三相四线3×(0~380)/(0~220) | 三位半数字显示,精度:1级 |
输出电流 | 交流0~20A | 三位半数字显示,精度:1级 |
最大输出容量 | 3×300VA | |
三相粗调 | 环境温度:0°~360° | 每步30°进移相 |
三相细调 | -3°~18°,12°~33° | 四位数字显示,精度1.0级 |
电压波动 | 粗调:≤1.5% | 细调:≤2.0% |
波形失真 | 输出波形失真度≤输入波形失真度 | |
温升 | <60 ℃ | |
绝缘电阻 | ≥22MΩ | |
耐压试验 | 1.5kV/min | |
使用环境 | 温度:-10℃~40℃ | 湿度:<80% |

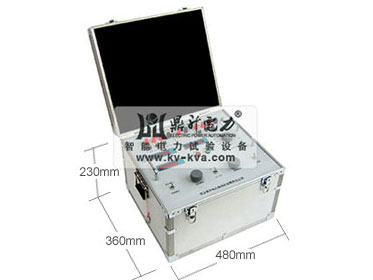

外形尺寸(长×宽×高) | 480×360×230mm3 | |
重量 | 约35kg |
