1. 微机继电保护测试仪内置了工控机和Windows操作系统，请勿过于频繁地开关主机电源。
2. 微机继电保护测试仪面板装有USB插口，允许热拨插USB口设备（如U盘等），但注意拨插时一定要在数据传输结束后进行。
3. 微机继电保护测试仪配有专用自还原CF卡，避免因为非法关机，删除或修改硬盘上的文件和桌面上的图标等导致的操作系统损坏。如确需在本机内存放数据，请将数据存在D盘使用USB盘拷贝数据时请一定保证U盘干净无病毒，也请不要利用U盘在本系统中安装其它软件程序。
4. 外接键盘或鼠标时，请勿插错端口，否则Windows操作系统不能正常启动。
5. 请勿在输出状态直接关闭电源，以免因关闭时输出错误以致保护误动作。
6. 开入量兼容空接点和电位（0－250VDC），使用带电接点时，接点电位高端（正极）应接入公共端子COM端。
7. 使用微机继电保护测试仪时，请勿堵住或封闭机身的通风口，一般将仪器站立放置或打开支撑脚稍倾斜放置。
8. 禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔。否则，测试仪将被损坏。
9. 如果现场干扰较强或安全要求较高，试验之前，请将电源线（3芯）的接地端可靠接地或装置接地孔接地。
10. 如果在使用过程中出现界面数据出错或设备无法连接等问题，可以这样解决：退出运行程序回到主菜单，重新运行程序，则界面所有数据均恢复至默认值。
1. 开机步骤
1.1 首先将测试仪电源线插入AC220V电源插座上，开启主机电源，工控机启动Windows XP操作系统，启动完毕后，主机自动进入测试仪软件主界面。
1.2 然后开启功放电源开关，接好电流、电压回路，有必要也要接好开入量，选择相应软件模块进行试验。
注意事项：
①当连接电流回路时，可能会出现打火现象，这是正常的，不必担心。电流回路有20V左右的直流电压。当回路短接后，此电压自动消失。如果想不出现打火现象，可关闭功放
电源开关，再接电流回路的线，接好以后再开启功放电源开关，这样就可避免出现打火现象。
②检查接线是否正确。当电流开路指示灯亮起红灯时，说明该相电流回路接线有误；当电压短路指示灯亮起红灯时，说明该相电压回路接线有误。电压短路指示灯是不能自行
恢复正常的。当电压回路排除故障后，应关闭功放电源，暂停20秒后再开启功放电源，这时，电压短路灯没有亮起红灯，则说明接线正确。
2. 微机继电保护测试仪关机步骤
2.1. 首先关闭功放电源开关。
2.2. 然后关闭测试软件菜单。在【开始】栏里点击【关机】，当Windows操作系统提示【可以安全关机了】后，再关闭主机电源，并拨下相关测试连接线，最后将仪器装入包
装箱。由于本机采用专用自恢复CF卡，可以直接关闭主机电源，不会对文件和系统造成损坏。
1. 继电器类试验
2. 微机型保护装置试验
每台装置出厂时都配有软件光盘一张，上面包含三个文件夹，分别为：【SETUP.EXE】、【驱动】和【使用说明书】。工控机出厂前已装好了应用软件和USB驱动，所配笔记本电脑（选配）也已安装好上述程序，如用户要重新安装，可直接双击【SETUP.EXE】文件，按提示操作，程序将自动完成安装。
插入USB线，电脑自动检测到新的USB设备，选择指定目录安装，进入浏览，找到驱动程序的位置，单击确定就可进行自动安装，安装完毕后，屏幕右下方会弹出类似U盘的标记，移动鼠标到这个位置可查看详细信息，屏幕会显示USB FOR DSP字样，表示驱动安装成功，可以使用了。如工控机要重新安装程序，可将光盘上的文件拷贝到U盘上，将U盘插入工控机的USB1口，在U盘上进行上述安装操作即可。（详细操作请参见附录A）
微机继电保护测试仪可以选择各种试验报告进行预览和打印，也可进行试验报告的整理、删除和拷贝等。

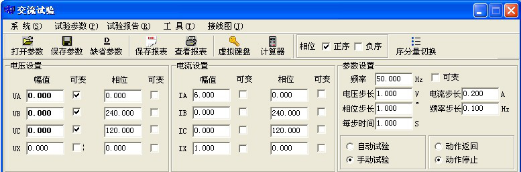

界面说明
【交流试验】模块是一个通用型，综合性测试模块，由独立的6相电流和6相电压组成。通过设置相应的电压或电流为变量，赋予变量一定的变化步长，并且选择合适的试验方式（如手动，自动，动作停止，动作返回），方便地测试各种电压，电流保护的动作值，返回值及动作时间等，并自动计算返回系数。
1.变量选择
可选择单个变量，也可选择多个变量同时可变，在【可变】一栏打"√"即可。
2.变量的步长
可根据测试精度的要求选择步长的大小。如：电压步长、电流步长等。
3.【每步时间】
自动试验时，每变化一个步长的间隔时间。手动试验时该栏无需设置。
4.【自动试验（动作停止）】
程序输出时，参与变化的量将按设定步长和间隔时间自动变化，其他量值固定不变。直到继电器动作，记录动作值和动作时间。停止输出，程序自动
返回。
5.【自动试验（动作返回）】
程序输出时，参与变化的量将按设定步长和间隔时间自动变化，其他量值固定不变。直到继电器动作，记录动作值和动作时间，此时装置还保持输出
状态，然后按设定步长和间隔时间向相反的方向变化，直到继电器接点返回，则装置终止输出，并记录返回值，程序自动返回。
6.【手动试验（动作停止）】
程序连续输出当前值，当点击【▲】按钮时，可变的量即递增一个步长，当点击【?】按钮时，可变的量即递减一个步长。如果继电器动作，可记录
动作值和动作时间，这时测试仪终止输出，程序自动返回。
7.【手动试验（动作返回）】
程序连续输出当前值，当点击【▲】按钮时，可变的量即递增一个步长，当点击【?】按钮时，可变的量即递减一个步长。如果继电器动作，可记录
动作值和动作时间，这时测试仪还保持输出状态，用户可手动按原来相反的方向变化步长，直到继电器接点返回，则测试仪终止输出，并记录返回值，程序自动返回。
8.【打开参数】
选择适当的文件夹，打开以前保存的参数。
9.【保存参数】
将当前的参数保存到用户指定的文件夹里。
10.【缺省参数】
将界面恢复到默认参数，一般是：电压初值为57.73V、电流1A、相位互差120°、频率50Hz和正序。
11.【保存报表】
将试验结果文件保存到指定文件夹里，默认：C:/jbcs6/Data/report。
12.【查看报表】
将C:/jbcs6/Data/report里的某个文件调出，进行浏览或打印。
13.【虚拟键盘】
如用户不想用面板键盘，可使用虚拟键盘，用来输入中文或数字。
14、【正序】、【负序】切换
程序自动将B、C两相的相位互换。
15、【序分量切换】
程序自动将参数转换为序分量模式，分别为：U+、U-、U0、I+、I-和I0。电压、电流均以正序、负序、和零序表示，这时必须接入三相电流和三相电压，可直
接按序分量变化，以方便做序分量继电器。
16、【动作开入量】
开入量1--8个任选一个。接入继电器的常开接点或常闭接点。
17、【动作开出量】
当继电器的接点动作时，同时给出一路开出量，通常为开转闭，维持时间为1秒。用于启动录波器或毫秒计。
18、记录变量
有些试验比较简单，所需变量不多，用户可选择所需的变量作为试验结果记录用，这样可使试验报告简洁明了。
19、接点【抖动延时】
有些继电器如电磁型继电器，速饱和变流器等当电气参数接近动作定值时，其接点会产生抖动，使测试仪可能产生误判，因此程序内部有必要设置一个时间
当继电器的接点翻转维持一定的时间后，程序才认定继电器是可靠动作，这样就躲过继电器的抖动，避免出现动作值不准的问题。一般的微机保护延时10—20ms，电磁型继电器、
速饱和变流器等的延时时间可适当延长。
选择某一相电压或某一相电流为变量，选择自动或手动试验方式变化，直到继电器动作。当电压大于125V，电流大于30A时，电压可采用线电压输出，如UAB、
UBC、UCA。电流可采用两相并联或三相并联方式输出，注意，这时电流的相位要选择同相位。大电流输出时间尽可能短，初值可设为90%的定值，以缩短试验时间。做多段式过流保
护时可直接输出1.2倍的电流定值，这样测出的动作时间才准确。
初始频率的默认值为：50Hz，用户可修改此值。选择频率可变，输入合适的频率步长，点击【开始试验】，所有电流、电压的频率都发生变化。
保护装置一般采用90度接线方式，低电压定值为60V，试验时可设UA=60V，相位为0度；UB=0V，相位为0度；这样，线电压UAB=60V，相位为0度，然后固定电压，
IC幅值固定不变（一般取5A），改变IC的相位来测两个动作边界角。90度接线方式按"UAB、IC"，"UBC、IA"和"UCA、IB"方式进行输出。0度接线按"UAB、IA"，"UBC、IB"和"UCA、
IC"方式进行输出。灵敏角=（边界角1+边界角2）/2。

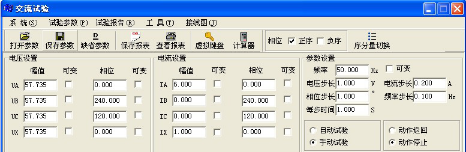

复合电压闭锁（方向）过流保护一般用于变压器后备保护，可用【交流试验】模块进行模拟，操作如下：
1. 低电压闭锁（方向）过流保护
假设：低电压闭锁定值为60V（指线电压），过电流定值为5A。将测试仪的UA、UB、UC、UN；IA、IB、IC和IN分别接入变压器后备保护的交流输入端，同时将保护出口跳闸接
点，接入测试仪的开关量输入端1，设置IA=6A，IB=IC=0，UA=UB=UC=57V，相位互差120度。选择UA、UB和UC同时可变，60/1.732=34.64,用【手动试验】方式同时递减三相电
压，当UA=UB=UC=34.64V时，保护动作。
2. 负序电压闭锁过流保护
假设：负序电压闭锁定值为7V（相电压），过电流定值为5A。将测试仪的UA、UB、UC、UN；IA、IB、IC和IN分别接入变压器后备保护的交流输入端，
将保护出口跳闸接点接入测试仪的开入量1，设置IA=6A，IB=IC=0，UA=UB=UC=0V，相位为0，120，240度（实际为负序）。选择UA、UB和UC同时可变，用【手动试验】方式同时
递增三相电压幅值，当UA=UB=UC=7V时，保护动作。

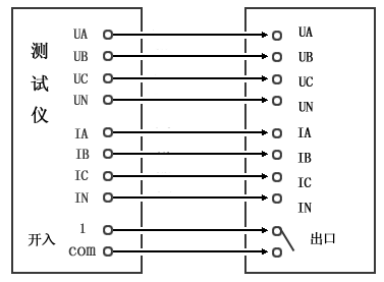

3. 接线方式--如图所示：
