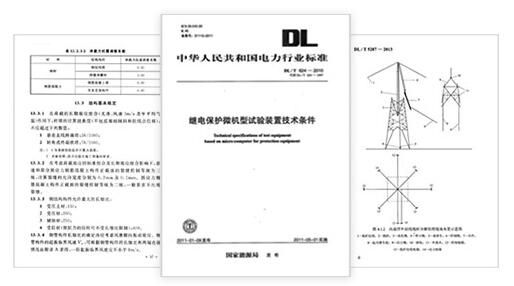

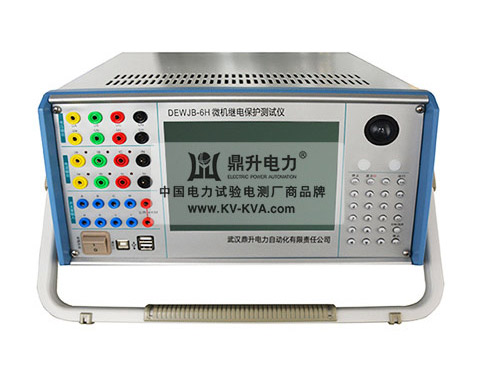

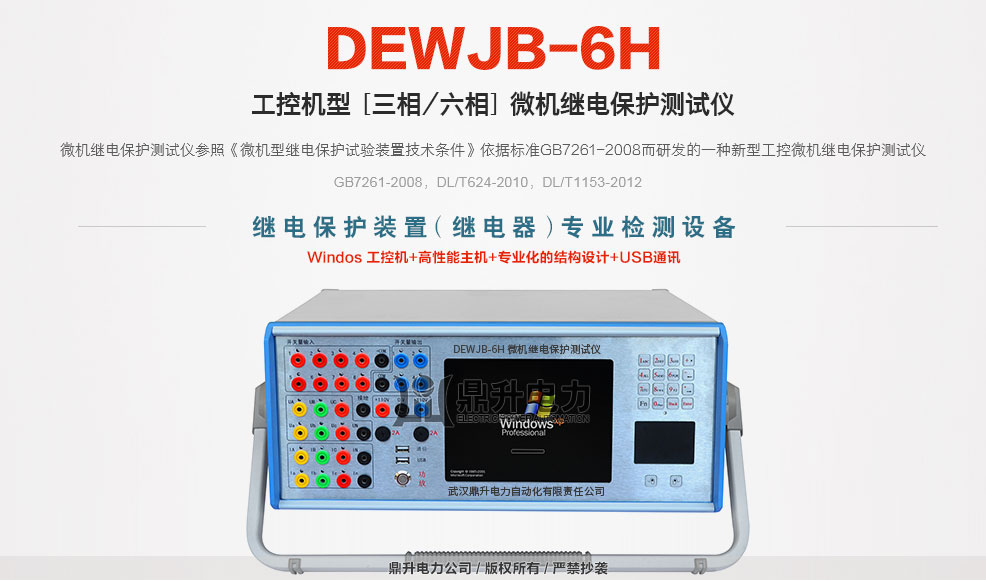

服务热线:400-6698-612DEWJB六相微机继电保护测试仪又称微机继电保护测试仪、六相继电保护测试仪、六相继保仪、六相微机继保仪、六相继保测试仪及工控机六相微机继电保护测试仪,六相微机继电保护测试仪是继电保护装置专用电力测试仪。六相微机继电保护测试仪参照《微机型继电保护试验装置技术条件》依据继电保护测试标准GB7261-2008而研发的一种新型工控微机继电保护测试仪。
DEWJB六相微机继电保护测试仪装置有8路开入和4路开出,六相微机继电保护测试仪开关量输入电路可兼容空接点和0~250V电位接点,电位方式时,0~6V为合,11~250V为分,微机继电保护测试仪开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量,DEWJB六相微机继电保护测试仪采用高速数字控制处理器作为输出核心,六相微机继电保护测试仪软件上应用32位双精度算法产生各相任意的高精度波形由于采用内部源独立处理结构,结构紧凑,修正了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题,六相微机继电保护测试仪是继保工作者得心应手的好工具。
继电保护测试仪别名
六相微机继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪、微机继电保护系统、六相微机继电保护校验仪、六相微机继电保护校验检测系统、智能六相微机继电保护测试仪、六相微机继电保护仪、变电站继电保护装置、微机继电保护装置、单相继电保护测试仪、微机继电保护测试装置、继电保护自动装置
继电保护测试仪功能
1、电压电流输出灵活组合:输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,该微机继电保护测试仪既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验
2、操作方式:该微机继电保护测试仪直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定
3、新型高保真线性功放:输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良
4、高性能主机:输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便
5、软件功能强大:可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试
6、该六相微机继电保护测试仪具有独立专用直流电源输出:设有一路110V 及 220V专用可调直流电源输出
7、接口完整:装置带有USB通讯口,该微机继电保护测试仪可与计算机及其它外部设备通信
8、自我保护功能:散热结构设计合理,硬件保护措施可靠完善,该六相微机继电保护测试仪具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能
六相继电保护测试仪型号 | DEWJB-6H | |
六相继电保护测试仪名称 | 六相微机继电保护测试仪、微机继电保护测试仪、继电保护测试仪、六相继电保护测试仪、六相继保仪、微机继保仪、六相继保测试仪 |
6相电流输出时每相输出(有效值) | 0~30A | |
3相电流输出时每相输出(有效值) | 0~60A | |
6相并联电流输出(有效值) | 0~180A | |
相电流长时间允许工作值(有效值) | 10A | |
相电流最大输出功率 | 300VA | |
6相并联电流最大输出时最大输出功率 | 1000VA | |
6相并联电流最大输出时允许工作时间 | 10s | |
频率范围(基波) | 20~1000Hz | |
精度 | 0.2级 | |
谐波次数 | 1~20次 |
输出精度 | 0.5级 | |
电流输出 | 0~±10A/每相 | |
最大输出负载电压 | 20V |
输出精度 | 0.2级 | |
相电压输出(有效值) | 0~120V | |
线电压输出(有效值) | 0~240V | |
相电压/线电压输出功率 | 80VA/100VA | |
频率范围(基波) | 20~1000Hz | |
谐波次数 | 1~20次 |
输出精度 | 0.5级 | |
相电压输出有效值 | 0~160V | |
线电压输出幅值 | 0~320V | |
相电压/线电压输出功率 | 70VA/140VA |
开关量输入 | 8路 | 空接点:1~20mA,24V |
电位接点接入:"0":0~ +6V;"1":+11V~+250V | ||
开关量输出 | 4对 | DC:220V/0.2A;AC:220V/0.5A |
时间测量 | 测量范围0.1ms~9999s | 测量精度0.1ms |

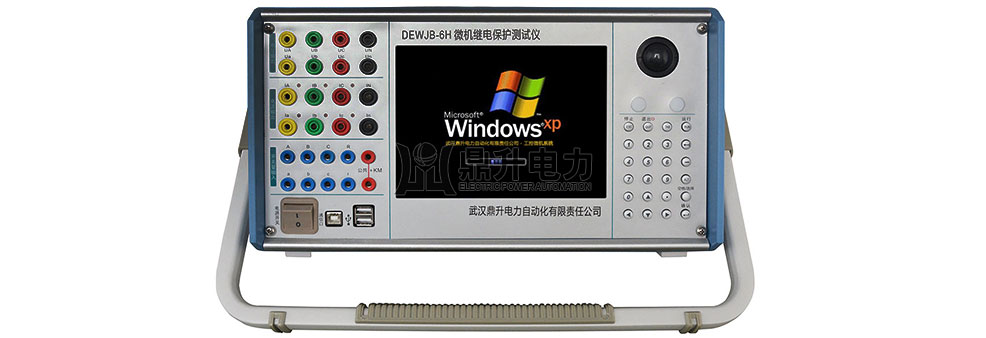

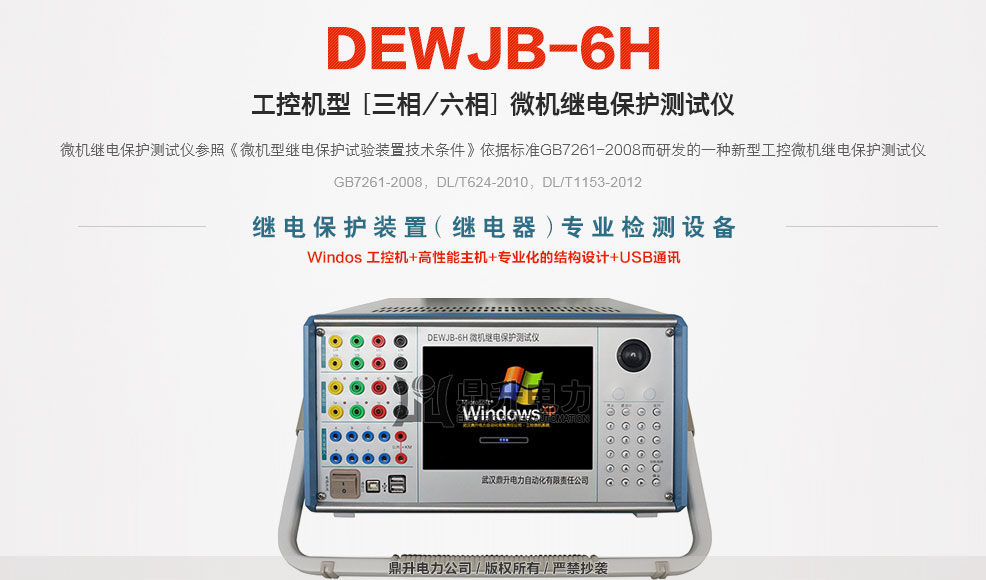

六相微机继电保护测试仪-主界面

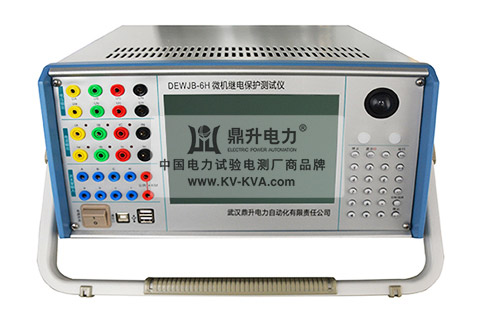

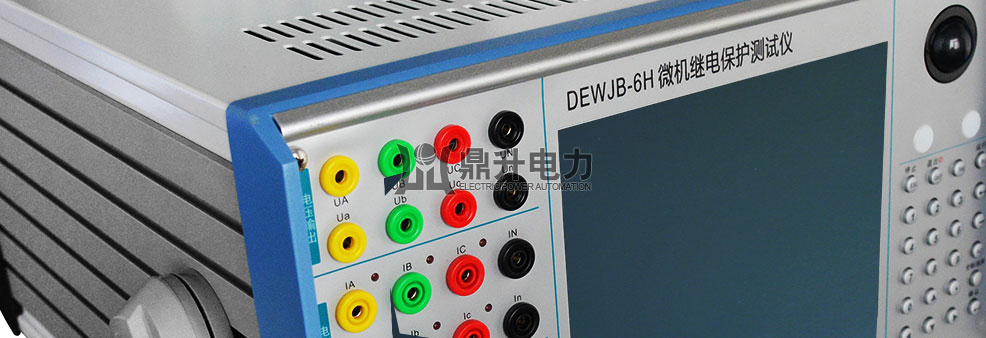

DEWJB六相微机继电保护测试仪主界面图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。六相微机继电保护测试仪-面板

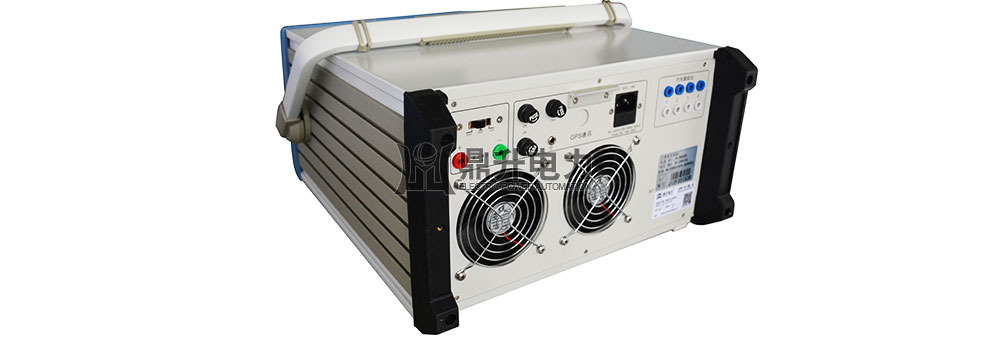

DEWJB六相微机继电保护测试仪控制面板图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。六相微机继电保护测试仪-背面

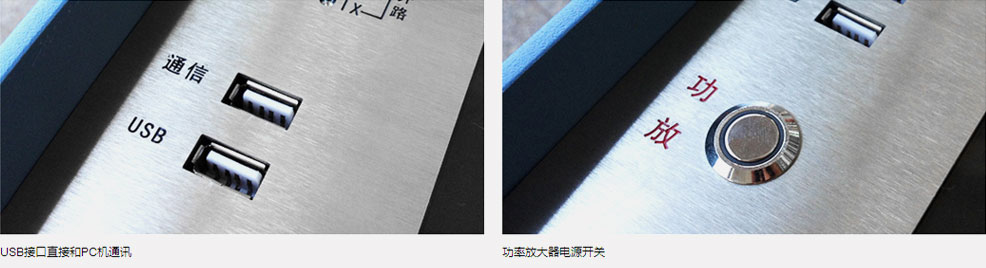

DEWJB六相微机继电保护测试仪背面图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。六相微机继电保护测试仪-细节图

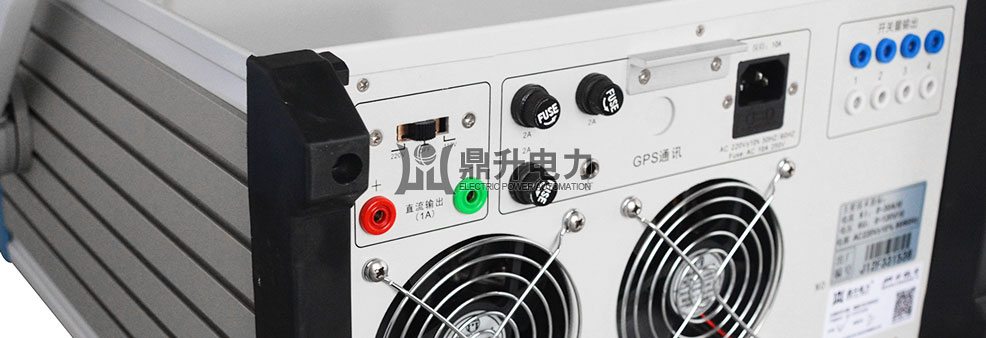

DEWJB六相微机继电保护测试仪背面细节图图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。六相微机继电保护测试仪(windows xp)

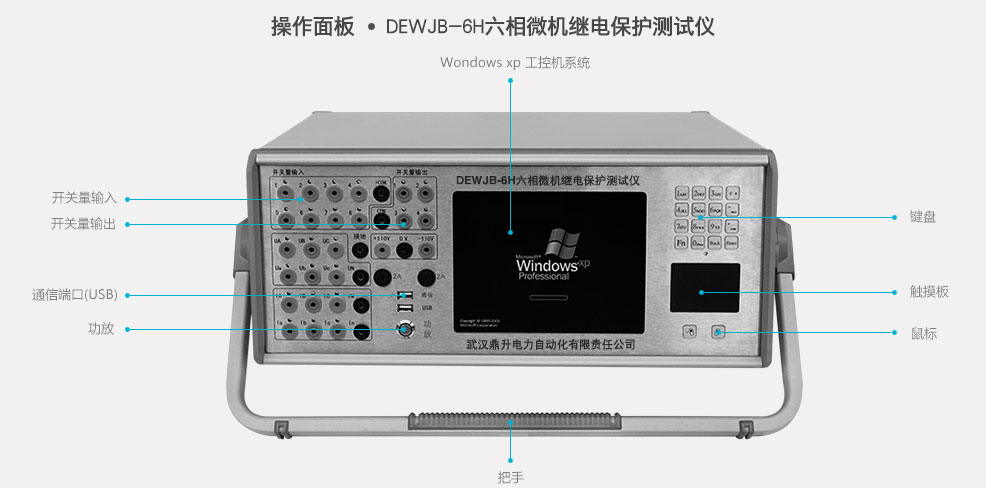

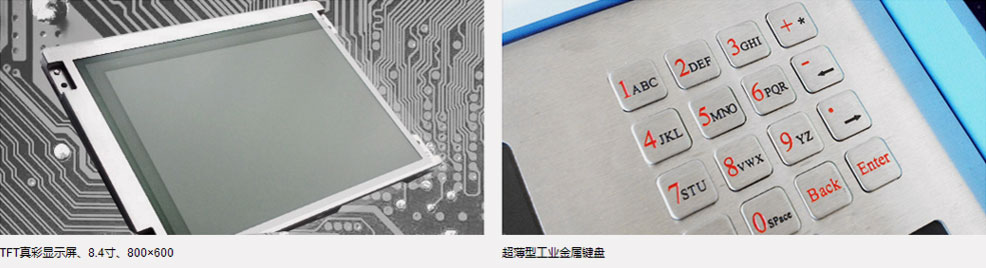

六相微机继电保护测试仪操作面板图
六相微机继电保护测试仪采用高速数字控制处理器作为输出核心,软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。
六相微机继电保护测试仪采用高精度D/A转换器,保证了全范围内电流、电压的精度和线性度。 由于拟合点数密度高,波形保真度高,谐波分量小,对低通滤波器的要求很低,从而具有很好的暂态特性、相频特性、幅频特性,易于实现精确移相、谐波叠加,高频率时亦可保证很高精度。
相电流、电压一直坚持采用高性能线性放大器输出方式,使电流、电压源可直接输出从直流到含各种频率成份的波形,如方波、各次谐波叠加的组合波形,故障暂态波形等,并且输出波形干净平滑,对邻近设备无高频辐射干扰,六相微机继电保护测试仪可以较好地模拟各种短路故障时的电流、电压特征。
六相微机继电保护测试仪功放电路采用进口大功率高保真模块式功率器件作功率输出级,结合精心、合理设计的散热结构,具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流,电压回路出现过载或短路时,自动限制输出功率,关断整个功放电路,并给出告警信号显示。为防止大电流下长期工作引起功放电路过热,装置设置了大电流下软件限时。

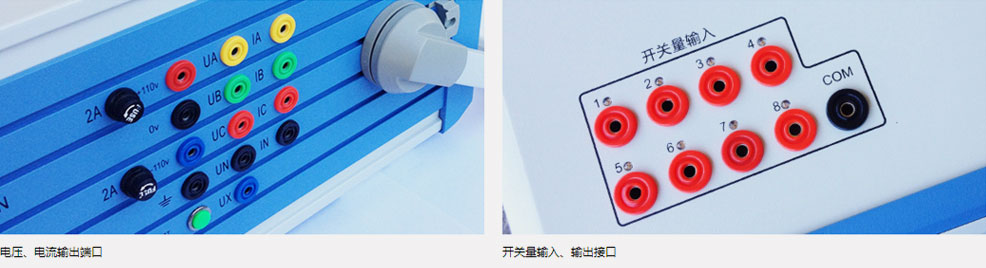

六相微机继电保护测试仪有8路开入和4路开出。开关量输入电路可兼容空接点和0~250V电位接点。电位方式时,0~6V为合,11~250V为分。开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。开入部分与主机工作电源、功放电源等均隔离。开入地为悬浮地,所以,开入部分公共端与电流、电压部分公共端UN、IN等均不相通。
六相微机继电保护测试仪在机箱底板上装设有一路专用可调直流电源输出,分 110V 及 220V 两档,可作为现场试验辅助电源。为该电源还设置了一个电位器,可在 80%-110% 范围内调节。该电源额定工作电流1.5A,可作为保护装置的直流工作电源,也可作为跳合闸回路电源。该电源如过载或短路,将烧坏相应保险(2A/250V),此时更换此保险管即可。
继电保护类型 | 测试项目 | 建议试验的模块 | 备注 |
信号继电器 | 相应的测试项目 | 直流试验 交直流试验 | 若是要求交、直流混合输入的中间继电器,请在“交直流试验”模块中测试 额定电流太小的信号继电器,可用测试仪的电压回路输出测试 |
时间继电器 | |||
中间继电器 | |||
重合闸继电器 | |||
其它直流电压、电流继电器 | |||
电流继电器 | 相应的测试项目 | 交流试验 | 可在“交流试验”专门的序分量模块中测试序分量继电器 也可在“I-t特性”模块中测试反时限继电器 |
过(欠)电压继电器 | |||
序分量继电器 | |||
同步检查(或相位比较)继电器 | |||
反时限电流继电器 | |||
差动继电器 | 直流助磁特性 | 差动继电器、差动谐波、交直流试验、谐波试验 | 试验时请参考说明书中的“附录5”正确接线 |
谐波制动特性 | |||
比例制动特性 | 差动继电器、交流试验 | ||
功率(方向)继电器 | 相应的测试项目 | 功率方向及阻抗、交流试验 | 测试功率(方向)继电器前,应预先确定接线类型,和保护大致的动作边界 |
阻抗继电器 | |||
同期继电器 | 相应的测试项目 | 同期试验、交流试验 | “同期试验”模块固定由测试仪的UA、UC分别作为系统侧和待并侧电压输出 |
频率继电器 | 相应的测试项目 | 频率及高低周 | 单机试验选择“自动变频”方式时,能测试频率滑差定值 |
继电保护类型 | 测试项目 | 建议试验的模块 | 备注 | |
线路保护 | 多段过流 | 相应的测试项目 | 交流试验 | 只要方法得当,用“交流试验”模块能进行大部分继电器和微机保护的试验,应重点学习该模块 |
过(欠)电压 | ||||
序分量电压电流 | ||||
频率装置 | ||||
功率方向保护 | ||||
重合闸及转换性故障 | 相应的测试项目 | 整组试验、线路保护、状态系列、6-35KV线路保护综合测试 | 要求测试检同期和检无压,用Ux作为待并侧电压输出,DEWJB-6H测试仪是用Ua代替Ux进行试验 | |
距离和零序 | 距离和零序定值校验 | 距离和零序、线路保护、整组试验、交流试验 | “距离和零序”和“线路保护”均能一次性自动测试多段、各种故障类型、各种相别的距离和零序定值 | |
阻抗特性 | 阻抗特性 | |||
工频变化量距离 | 定值校验 | 距离和零序、线路保护 | 应设置故障电流足够大,比如10~15A(当为5A制CT时) | |
复合电压闭锁(方向)过流 | 过流、低压、负序电压、灵敏角等 | 交流试验、6-35KV线路保护综合测试 | 有的保护的“低电压”和“负序电压”由不同的端子输入,试验时需更换接线 | |
低周、低压减载装置 | 相应的测试项目 | 频率及高低周、6-35KV线路保护综合测试 | 若其它条件都满足,装置却不能动作,请确认装置是否还需要同时输入电流和开关接点 | |
发变组保护 | 差动保护 | 比例制动特性 | 差动保护、差动定值、交流试验 | 发电机差动保护,用“差动保护”进行试验时,可看作接线类型为Y/Y,高、低压侧平衡系数均为1的变压器保护 “差动保护”注重曲线特性搜索,而“差动定值”模块注重差动定值测试,二者结合,能全面测试差动保护 |
谐波制动特性 | 差动保护、差动定值、谐波试验 | |||
失磁保护 | 相应的测试项目 | 交流试验 | 试验时应注意输出的电压电流的夹角 | |
励磁保护 | ||||
复合电压闭锁(方向)过流(后备) | 相应的测试项目 | 请参见上文“线路保护”部分 | 请参见上文“线路保护”部分 | |
其它保护 | 自动准同期装置 | 相应的测试项目 | 同期试验 | 做自动调整试验时,测试各开入量必须按说明书要求接线 |
母线差动保护 | 相应的测试项目 | 交流试验 | 请参见附录6中“南瑞部分保护”有关BP-2B和RCS-915的说明 | |
光纤线路差动保护 | 试验前先确定装置是否形成“自环”,若是,则保护的动作值应等于其整定值的一半 |
