DLB-S漏电保护器测试仪

该漏电保护器测试仪测试漏电保护器的漏电动作电流、漏电不动作电流以及漏电动作时间
标准支持：GB13955-2005
产品说明书检定证书服务指南
- 该漏电保护器测试仪采用16位字符型蓝屏液晶显示
- 该漏电保护器测试仪采用具有测试电流为0-500mA分为十档
- 该测试仪具有手持式，体积小，重量轻，便于携带
本公司产品免费提供技术指导、三月包换、软件升级、终生维修服务。
- 售前咨询：027-87875698技术咨询：027-87180938

漏电保护器测试仪

型号：DLB-S
名称：漏电保护器测试仪、漏电保护器测试仪型号、漏电保护器测试仪厂家

DLB-S漏电保护测试仪又称漏电保护器测试仪及漏电开关测试仪，漏电保护器测试仪专门用于测试漏电保护器的漏电动作电流、漏电不动作电流以及漏电动作时间，漏电保护器测试仪可用于单相、三相漏电保护器均可测试，漏电保护器测试仪采用10档位手动快速转换，漏电范围0-500mA，漏电动作时间0-799ms，DLB-S漏电保护器测试仪广泛的使用于开关厂家，电力检修单位以全部用电单位。

漏电保护器是防止漏电引起电气火灾和电气设备损坏事故的技术防护措施, 鼎升电力研发中心根据《SJ-255-10300中华人民共和国电子行业标准》研发及生产的手持式DLB-S漏电保护器测试仪专门用于测试漏电保护器的漏电动作电流、漏电不动作电流以及漏电动作时间，DLB-S漏电保护器测试仪可用于单相、三相漏电保护器均可测试，采用10档位手动快速转换，漏电范围0-500mA，漏电动作时间0-799ms，DLB-S漏电保护器测试仪广泛的使用于开关厂家，电力检修单位以全部用电单位。

漏电保护器测试仪别称

漏电保护器测试仪、漏电开关测试仪、剩余电流动作保护器、漏电电流测试仪、漏电故障测试仪、室内线路漏电检测仪、空气开关漏电检测仪、空开漏电检测仪

漏电保护器测试仪功能

1、该漏电保护器测试仪测试电流为0-500mA分为十档
2、该漏电保护测试仪时间测试范围：0-799ms
3、该漏电保护测试仪16位字符型蓝屏液晶显示
4、该测试仪为手持式，体积小，重量轻，便于携带，是各种漏电保护器现场或室内检测的最佳测试仪表

漏电保护器测试仪测量方法及使用方法？

1、将被测漏电保护器的负载引线拆开，以防损坏负载测电器。
2、按下"开/关"右上方的红色按钮接通漏电保护器测试仪的工作电源，左上方的15mA红色指示灯发亮，正上方的液晶屏显示"MANUAL 000ms"（注：MANUAL=手动）。
3、查看被测试漏电开关铭牌上标定值（一般户内型单相二线式的漏电保护器的额定动作电流=30mA，额定不动作电流=15mA，分断时间≤0.1S(即≤100mS)。
4、点压"换档"按钮，左侧竖行一排10个红色指示灯从上到下循环点亮，调到如上述的30mA档，即对应的红灯闪亮。
5、将测试表棒的红色插头插入"测试线"的红色座内，黑色插头插入"地线"的黑色座内，黑色插头线的另外一头是黑色的鳄鱼夹，将其夹到被测试的漏电保护器旁的地线桩上。
6、将测试表棒的红色插头线另外一头的表笔去碰触漏电保护器的下桩头对应的火线（220V），此时，正常的漏电保护器会跳闸分断，此时正上方的液晶屏显示"MANUAL xxxms"（注：MANUAL=手动，xxx为被测漏电保护器的分断时间值），如不跳闸，液晶屏则会显示"MANUAL fauat"（fauat=失效） 7、检查所测数据是否符合铭牌上所规定的值。
8、按下"复位"绿色按钮，数字式漏电保护器测试仪数据归零，进入开机原始状态，为下一次测试做好准备，如要连续测试，重复上述2-8项。
9、漏电保护器测试仪设有"手动/自动"切换按钮，正上方的液晶屏显示"AUTO 000ms"，（注：AUTO=自动）即为自动检测状态，当用"换档"按钮选定的额定动作值测试时，如不能跳闸，1秒钟后会自动将测试值加大一档连续测试，直到漏电保护器跳闸分断，此时左侧竖排的红色灯亮所对应的档位就是实际的漏电动作电流值，正上方的液晶屏显示"AUTO xxxms"（xxx即为对应电流档位的动作时间值）。

漏电保护器测试仪参数

DLB-S漏电保护器测试仪参数请以产品使用说明书或合同为准，如您有相关疑问，欢迎留言

漏电保护器测试仪型号	DLB-S
漏电保护器测试仪名称	漏电保护器测试仪、漏电开关测试仪、漏电保护测试仪
工作电压	AC 220V±5%
测试线电压	AC250V以下
漏电电流分档	15mA、30mA、50mA、75mA、100mA、150mA、200mA、250mA、300mA、500mA 共十档
测试漏电动作时间范围	0-799ms
漏电电流精度	1级
动作时间显示精度	0.5级
使用环境温度	0℃到40℃
使用环境相对湿度	＜85%
外形尺寸	195（长）×101（宽）×42（深）

注： DLB-S漏电保护器测试仪产品参数及外观仅供参考，参数与型号如有变动，恕不另行通知，咨询热线：027-87875698。

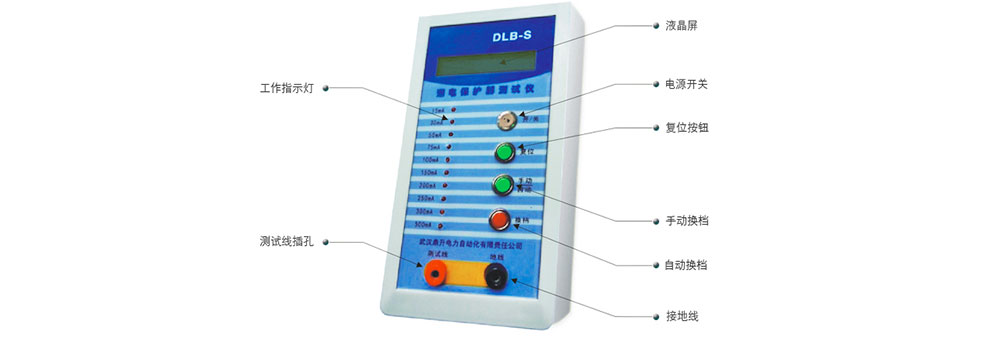

漏电保护器测试仪 — 面板

DLB-S漏电保护器测试仪面板功能图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。

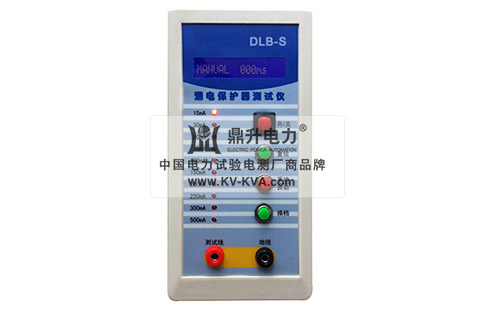

漏电保护器测试仪 — 图片

DLB-S漏电保护器测试仪图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。

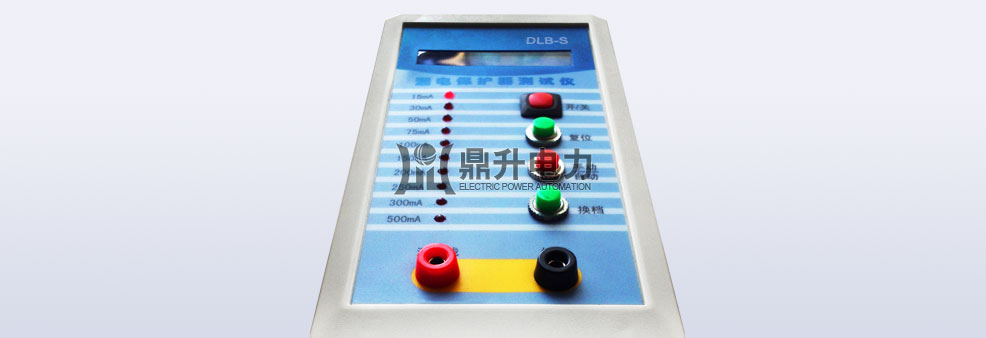

漏电保护器测试仪 — 图片

DLB-S漏电保护器测试仪图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。

漏电保护器测试仪 — 参数

DLB-S漏电保护器测试仪图片版权归武汉鼎升电力自动化有限责任公司所有，侵权必究，仅供参考。
