DHL-100P智能回路电阻测试仪使用方法

  • 智能回路电阻测试仪是电力、供电部门高压开关维修和高压开关厂回路电阻测试的专用设备
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

回路电阻测试仪操作方法

一、智能回路电阻测试仪操作方法

1. 按图三接线方法接线

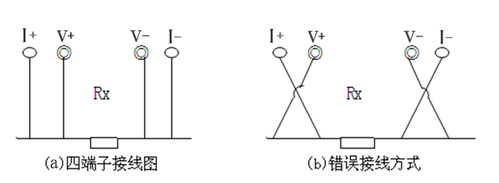

100P智能回路电阻测试仪四端子接线图图三 四端子接线图 2. 智能回路电阻测试仪面板与测试线的连接处应钮紧,不得有松动现象。
3. 应按照四端子法接线,即电流线应夹在被试品的外侧,电压线应夹在被试品的内侧,电流与电压必须同极性。
4. 检查确认无误后,接入220V交流电,合上电源开关,仪器进入开机状态。
5. 调节"电流调节"旋钮,使电流升至100.0A,按下"复位/测试"键,此时电阻表显示值为所测的回路电阻值。若显示1,则表示所测回路电阻值超量程;如果测量电流不是
100.0A,例如为Io,电阻表显示为Ro,则实际电阻值为R=100×(Ro÷Io)μΩ。
6. 测量完毕,断开电源开关,将测试线夹收好,放入附件包内。

二、故障现象及排除

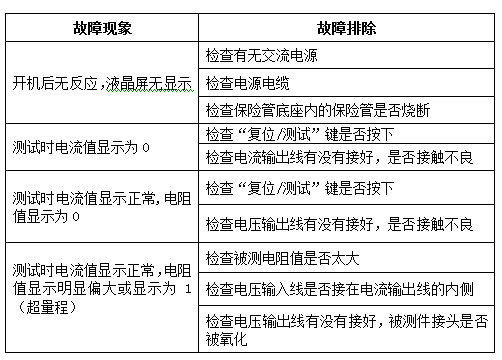

100P智能回路电阻测试仪故障现象及排除表

三、智能回路电阻测试仪使用注意事项

1.使用智能回路电阻测试仪前请仔细阅读说明书。
2.请按照说明书上正确的接线方法接线。
3.智能回路电阻测s试仪不得测试带电回路中的回路电阻。
4.智能回路电阻测试仪在使用中必须可靠的接地。
5.电流线用户不得随意更换。
6.智能回路电阻测试仪不使用时应置于通风、干燥、阴凉、清洁处保存,注意防潮、防腐蚀性的气体。
