特别安全提示:高压开关动特性测试仪到现场后,请首先将仪器保护地" "与现场大地连接,方可进行其它接线与操作;试验完后,关掉仪器电源,再拆其它线,最后拆除地线。
1. 地线与断口线
2. 分合闸控制线
①分合闸控制电源由高压开关动特性测试仪内部提供时,断开被测开关控制箱内的控制电源(通常是将控制箱内控制电源与控制母线相连的保险拨掉),但不能切断开关机构的储能电源,然后再按附录二《内部电源控制接线图》接线。
注意:仪器内部只能提供直流电流,使用仪器内部电源用"内触发"方式。若现场开关是交流操作机构,请使用"外触发"方式。
②使用外部现场电源作分合闸控制时,"控制电源输出"不接线。
开关做单合试验时,"外触发"两根线并接合闸线圈两端;
开关做单分试验时,"外触发"两根线并接分闸线圈两端。
提示:使用外部电源操作时,用"外触发"方式。外触发方式不管开关机构是交流还是直流都可测试。使用外触发时,分合闸控制电源输出不接线。
高压开关动特性测试仪配备三种测速传感器,分别在不同情况下使用。三种传感器通过一根传感器信号线,连接到仪器的"速度传感器"插座上。传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种),这几种都由运动和静止两部分组成。测速时,分别安装于开关的运动部件(动触头或提升杆)和静止部件(将军帽座或开关基座)上,而且配合要好。这样,针对不同的开关就需要制作很多不同的安装支架,现场安装和拆卸都很困难。
我公司经过多年的研究,将加速度技术运用于开关测速中,解决开关现场测速传感器安装难、配合难、测试难的技术难题,通用传感器现场安装方便、简单、易于操作。
注意:将通用传感器直接紧固安装于开关的提升杆上或水平连轩上,或其它传动杆上。
安装注意1:通用传感器的插座方向与动轩的运动方向一致,尽量保持与动轩平行,如果装成歪斜可能造成测量数据不准。
安装注意2:通用传感器安装应该根据动杆粗细不同选用,相应半径的卡件使传感器很牢固的卡在动杆上,不能晃动。开关动作时,传感器应紧承受动杆一起运动,不可与动杆之间
有相对晃动,否则可致测试数据不准。
安装注意3:通用传感器安装于开关动杆上,开关动作时传感器上下左右应留有一定的位置空间,不致使传感器在运动过程中与周围开关部件相碰,造成损坏。

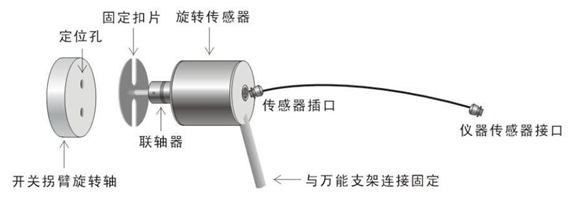

通用式传感器适用于传感器作直线运动时的测速,有些开关,尤其是进口和合资开关,直线传动部分被封闭在开关本体里面,通用传感器找不到安装地点。开关厂家出厂做速度试验时,在开关分合指示器或旋转轴上做试验,此种情况选用旋转传感器。
注意:旋转传感器的轴应尽量与开关旋转轴保持同心,否则传感器旋转有阻碍,测出曲线的毛刺会很重,影响测试数据的准确。
如果需要很精确地测出,开关的动作行程,则需要使用直线传感器。
直线传感器有三种规格,分别是50mm、200mm和300mm。
50mm直线传感器用于真空开关行程速度的测量; 200mm、300mm用于SF6开关行程,速度的测量,此两种传感器为非标准配置。

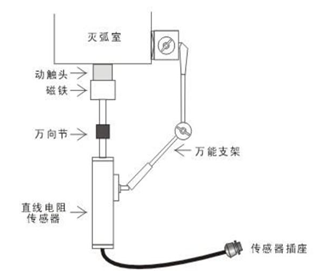

以某型号真空开关为例,如下图。直线电阻传感器在安装时,要保证传感器运动轴能够直线运动,用磁性万能支架固定好传感器。对于SF6开关、油开关,方法类似。
注意:直线传感器因其现场安装的烦琐性,不是高压开关动特性测试仪的常规配件,用户可根据需要,针对不同的开关,自己设计安装支架,保持传感器的拉杆与开关动触头的运动平行和同步,可以很精确地测出开关的运动行程及相应的速度。
