使用测试仪进行试验时，需要按照如下流程进行操作：
1） 将三油杯绝缘油介电强度测试仪可靠接地。
2） 断电状态下，将磁振子置于验油杯中。
3） "被试油样"必须在不破坏原有贮装密封的状态下，于试验室内放置一段时间，待油温和室温相近后方可揭盖试验。在揭盖前，将试油轻轻摇荡，使内部杂质均匀，但不得产生
气泡，在试验前，用试油将油杯洗涤2-3次。
4） 断电状态下，将被试油样装入油杯试油注入油杯时，应徐徐沿油杯内壁流下，以减少气泡，在操作中，不允许用手触及电极、油杯内部和试油，试油盛满后必须静置10-15分钟
方可开始升压试验。
5） 断电状态下，罩上电极罩，盖好高压仓。

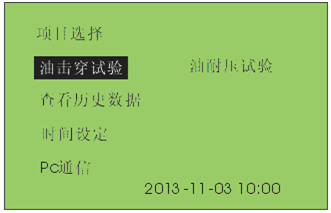

6） 合上电源开关，三油杯绝缘油介电强度测试仪出现欢迎界面后，自动转入主界面如图2.1所示。
7） 通过旋转鼠标可以选择进行击穿试验，耐压试验，查看历史数据，时间设定和PC通信等操作项目。
图2.1 仪器主界面

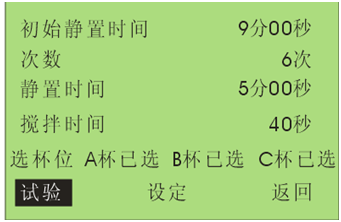

进入击穿试验后，三油杯绝缘油介电强度测试仪显示如图2.2所示界面，击穿试验的操作方法为：
1）进行试验参数设置，设置的项目包括，初始静置时间，试验次数，静置时间和搅拌时间，油杯选择。初始静置时间的范围是0秒-9分59秒，静置时间的设置范围是0秒-9分
59秒，搅拌时间的设置范围是0秒-99秒，三个油杯状态可以"已选"或"未选"。
2）选择开始试验，进入图2.3所示画面，点击运行后仪器按照先升压至击穿，搅拌，静置，再升压至击穿的顺序循环进行，直至达到设定的试验次数为止，蜂鸣器鸣叫，试验
停止。

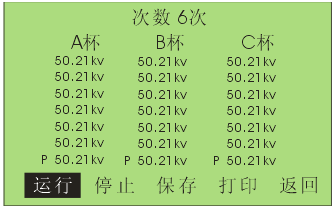

3）击穿试验完成后，三油杯绝缘油介电强度测试仪的显示画面如图2.4所示，显示的试验结果包括的击穿电压，击穿电压平均值。
4）操作人员还可以根据需要将试验结果保存和打印。
注意：
a) 试验过程中，如果高压仓被打开，仪器将切断高压回路，终止此次试验。
b) 三油杯绝缘油介电强度测试仪通电后有高压输出，严禁打开高压仓。
图2.2 击穿试验主界面

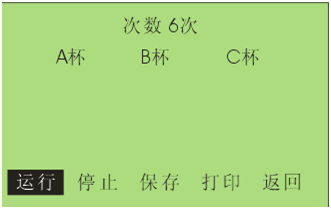

图2.3 击穿试验操作界面
图2.4 击穿试验结果显示界面

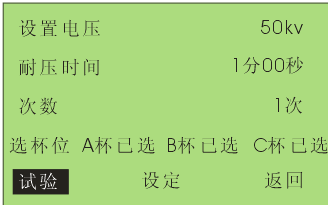

进入耐压试验后，三油杯绝缘油介电强度测试仪显示如图2.5所示界面，耐压试验的操作方法为：
1）进行试验参数设置，设置的项目包括：设置电压，耐压时间和油杯选择。
2）选择开始试验，进入图2.4所示画面，点击运行后仪器按照先升压至耐压值，如果升压过程中，发生击穿现象则试验直接结束，如果升压至耐压值过程中没有发生击穿，则在耐
压值电压停留"耐压时间"所设定的时间长度。

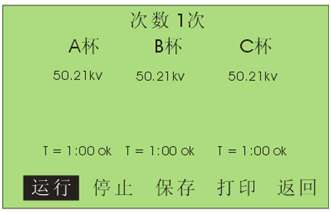

3）耐压试验完成后，三油杯绝缘油介电强度测试仪的显示画面如图2.6所示，显示的试验结果包括耐压值，耐压时间和试验结果（合格为ok/不合格为no）。
4）操作人员还可以根据需要将试验结果保存和打印。
图2.5 耐压试验主界面
图2.6 油耐压试验完成界面 注意：
a) 试验过程中，如果高压仓被打开，仪器将切断高压回路，终止此次试验。
b) 三油杯绝缘油介电强度测试仪通电后有高压输出，严禁打开高压仓。

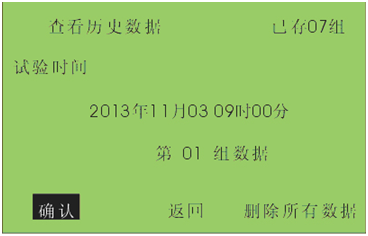

在三油杯绝缘油介电强度测试仪主界面中选择查看历史数据后，进入图2.7所示画面：
图2.7 查看历史数据 画面中显示的内容有当前所保存的试验总组数，当前所选择组的序号和存储时间等，历史数据查看的操作有：
1）将光标移至确认则会进入试验结果查看画面，击穿试验的结果查看画面如图2.8，耐压试验的结果画面如图2.9，在这些界面中可以打印或删除该组数据。
2）光标移至返回，点击确认后，返回至仪器主界面。
3）移至删除全部数据后，点击确认将清空仪器中存储的所有历史数据。
图2.8 击穿试验结果显示 图2.9 耐压试验历史数据
在主界面中选择时间设定选项，可进入时间设定界面，调整仪器内置时钟的时间。由于系统对试验数据的记录和查询是以仪器内置的试验时间为标准的，所以推荐在试验之前校准仪器时间。
回收的未经过滤加工处理的油介称劣质油，含有相当多的水分和杂质，它的绝缘抗电强度多在12KV以下。特别是含水分较多的劣质油，有的用户为知其劣到什么程度，亦用测高绝缘强度的仪器进行测试，结果对本仪器的高压测试系统易造成损坏，损坏的原因如图3.1所示。

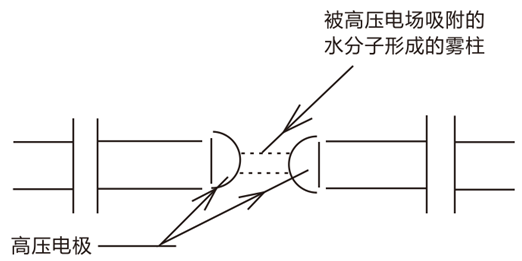

图3.1 雾柱和杂质构成导电介质将两半球连通形成高压回路 正常情况下，高压电极间被绝缘油介填充。测试时两电极间的电压不断加大，不同绝缘强度的油介能承受不同值的高压电场，这个不断上升的高压电场致使绝缘油介不能承受时则被突然击穿，击穿时的瞬变大电流被仪器采集并立即断闸失去高压转入降压运行。
当测试含水分较重的劣质油时，两半球电极间的电压不断升高，同时油介中的水微粒在高压电场的作用下被吸附到球隙间形成淡白色的雾状水柱，由细变粗，水阻越来越小。这种水阻变小，高压变压器电流增大（而无击穿突变放电）的瞬变过程致使仪器受到损坏，限流电阻，保险管烧断甚至会烧毁仪器高压变压器。
这种油介通常在15~35KV，油介中即使含有微量的水分和杂质，仪器也能正常测试，仅表现在升压过程中个别气泡微粒（或杂质）被吸附到球隙间产生放电，气泡被击散挤出球隙间，?a充过来的是油，故仍继续升压到油介的最大承受点被击穿，这种测试数据仍是可靠的。
对回收待过滤处理的油介如用肉眼能看到的水珠或杂质，最好不要强行用仪器作试验。凡经24小时以上存放的劣质油介中，大的水滴沉在油底层，微粒气泡浮在油的上面。用户需采用无水污染的器具抽出中间部分的油样，在试验中密切观察升压（从升压的起始期开始）时是否出现细丝线般的雾柱，如一经发现应立即关断电源，停止测试。或者在升压过程中出现多点持续放电，仪器不能自动断闸，用户也应立刻关断电源，停止试验。
试验中，其火花放电电压的变化有四种情况：
1）第一次火花放电电压特别低，第一次试验可能因向油杯中注油样时或注油前油杯电极表面不洁带进了一些外界因素，使得第一次的数值偏低。这时可取2-6次的平均值。
2）六次火花放电电压数值逐渐升高，一般在未净化处理或处理不够彻底而吸有潮气的油样品中出现，这是因为油被火花放电后油品潮湿程度得到改善所致。
3）六次火花放电电压数值逐渐降低。一般出现在试验较纯净的油中，因为生成的游离带电粒子、气泡和碳屑相继增加，损坏了油的绝缘性能，另外还有的自动油试验器在连续
试验6次中不搅拌，电极间的碳粒逐渐增加，导致火花放电电压逐渐降低。
4）火花放电电压数值两头偏低中间高。这属于正常现象。
如果遇到耐压值离散性很大的情况，比如:按预防试验方法进行的试验中6次试验有1次数值偏离其它值很多，可不计算此次数值，或重新取油样试验，离散性大可能是油质本身
不好或游离碳分布不均造成。
由于油耐压试验结果离散性较大,如果每次击穿电压偏高(接近80KV)或者每次结果都一样,说明仪器可能已损坏请与制造厂家联系。
1. 三油杯绝缘油介电强度测试仪在使用完直流电源测试后，应及时对机内的电池进行充电维护。
2. 在直流测试过程中，发现欠压指示灯亮，应停止使用直流电源，改用交流电源测试。
3. 仪器长期不用时，应定期（两个月）对仪器内的电池组进行充电维护，一般充电14小时左右，直至"充满"指示灯亮为止。
4. 本仪器应避免受潮、跌落、暴晒等。
