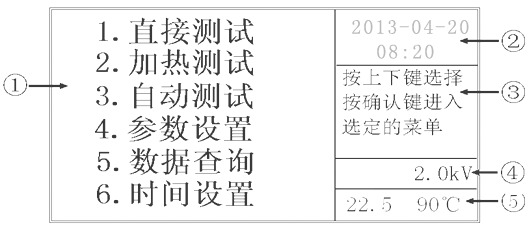

图1 主菜单图
主功能菜单
菜单1:
<直接测试>
功能:不加热直接进行介损测试。
用途:主要用于测试空杯介损及室温时油样介损。"
菜单2:
<加热测试>
功能:加热,直到达到设定温度后恒温,
任何时候启动测试时对介损进行测试。
用途:主要用于需要掌握中间某温度段的介损值。
菜单3:
<自动测试>
功能:加热,直到设定温度后恒温,
在油样温度达到设定温度后自动启动介损测试。
用途:主要用于自动测试设定温度的介损值。
菜单4:
<参数设置>
功能:用于设置恒温温度及介损测试电压。
菜单5:
<数据查询>
功能:用于查询以前实验的存储数据结果。
菜单6:
<时间设置>
功能:用于校准时钟、日历,此时钟在停电后会继续运行。
② 日历
③ 状态提示框
④ 设置电压
⑤ 当前油杯温度、设置加热温度
a) 绝缘油介质损耗测试仪接地端接地,电源入口引入AC220V电源;
b) 绝缘油介质损耗测试仪打开箱盖,可将油杯取出,加热及测试介损时,应将箱盖关上;
c) 箱盖内有一根测量线,其芯线应连油杯测量极,屏蔽层应连油杯屏蔽极;
d) 启动加热后,油杯上会有高温,如要取出油杯等物,应小心操作,以免灼伤;
e) 启动测试后,油杯上会带高压电,如要取出油杯应小心操作,以免触电;
f) 箱盖具有合盖保护,打开盒盖时,会中断加热及中断高压。
g) 搬运仪器时应将油杯取出单独包装,以防止从中掉出打坏油杯。
菜单图一 1. 确认"直接测试"菜单进入菜单图一。
2. 按上下键可以移动需要操作的菜单。
3. 光标移动到开始测试时按确认键将启动测试。
4. 光标移动到下面两菜单按确认键开/关该功能。
5. 开:测试该项参数,关:不测试该项参数。
菜单图二 1. 确认"加热测试"菜单进入菜单图二。
2. 按上下键可以移动需要操作的菜单。
3. 光标移动到开始加热时按确认键将启动加热。
4. 光标移动到下面两菜单按确认键开/关该功能。
5. 开:测试该项参数,关:不测试该项参数。
菜单图三 1. 在菜单图二中确认"开始加热"后进入菜单图三。
2. 按确认键随时可以启动测试。
菜单图四 1. 确认"自动测试"菜单进入菜单图四。
2. 按上下键可以移动需要操作的菜单。
3. 光标移动到开始自动测试时按确认键将启动加热。
4. 光标移动到下面两菜单按确认键开/关该功能。
5. 开:测试该项参数,关:不测试该项参数。
菜单图五 1. 确认"参数设置"菜单进入菜单图五。
2. 按上下键可以修改光标对应的值。
3. 按确认键将存储该数据并将光标移动到下一菜单。
4. 注意,必须确认后该数据才有效,按取消键将退出。
5. 触发时间是指温度达到设定温度后,整个杯体温度达到内外平衡的一个估计时间。

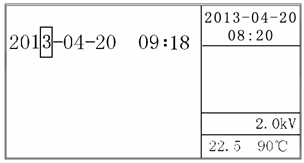

菜单图六 1. 确认"时间设置"菜单进入菜单图六
2. 按上下键可以修改光标对应的值
3. 按确认键将存储该数据并将光标移动到下一菜单。
4. 注意,必须确认后该数据才有效,按 取消键将退出菜单图六。
5. 触发时间是指温度达到设定温度后,整个杯体温度达到内外平衡的一个估计时间。
