1. 用接地线一端接异频介损自动测试仪的接地柱,另一端接可靠的大地,保证仪器外壳处在地电位上。
2. 正接线时:将高压电缆插头插入后门HV插座中,将另一端的红色大钳子夹到被测试品的高端引线上,黑色小钳子悬空或夹在红色大钳子上。将CX低压电缆插入CX插座中,另一端的红色夹子夹试品的低端,黑色夹子悬空或接屏蔽装置。
3. 反接线时:将高压电缆插头插入后门HV插座中,将另一端的红色大钳子夹到被测试品的高端引线上,红色小钳子悬空或接屏蔽装置。Cx插座不用。

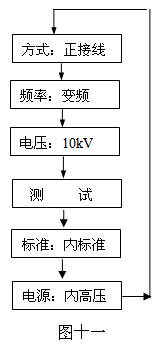

按?键可移动光标至各菜单项,并循环指示。被选中项反白字体显示。选择键的流程见图1所示。

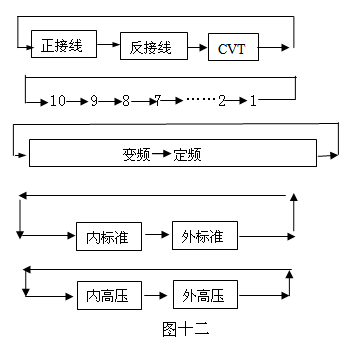

在光标当前所示项目,按"? ▲"键可进行该项菜单的变更,并循环指示,流程见图十二所示。
将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择
图1
光标在定频上:按住"启停"键1s以上切换到全频率选择,按↑↓键循环显示45Hz/47.5Hz/50Hz/52.5Hz/55Hz/60Hz/65Hz工频50Hz测量,此设置不能抗干扰,在试验室内测量或校验时选用50Hz,"45/47.5/55/52.5/60/65Hz":为单频率测量,研究不同频率下介损的变化时选用。
光标在变频上:按住"启停"键1s以上切换到全频率选择,按↑↓键循环显示5-Hz / 6-Hz / 4-Hz":
"5-Hz":为45/55Hz自动变频,适合50Hz电网工频干扰下测量。
"6-Hz":为55/65Hz自动变频,适合60Hz电网工频干扰下测量。
"4-Hz":为47.5/52.5Hz自动变频,适合50Hz电网工频干扰下测量。

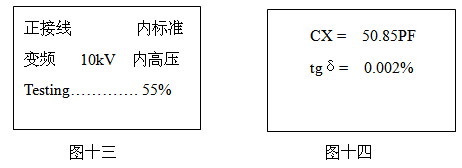

当光标在 测试项目上时,按确认键大约3秒钟开始测试。测试过程中显示的画面如图十三(正接线,变频)所示,当下面的进程到100%时候测试完毕,然后显示测量结果见图十四所示,此时光标指示打印机图标,按确认键打印报告。测量结果的意义如下:
tgδ:试品的损耗因数tgδ值
CX:测量的电容值
V:施加电压值
I:试品流过的电流
F1,F2 : 试验频率
打印结束后,关闭电源开关,测试完毕。
如果使用中出现测试数据明显不合理,请从以下方面查找原因:
1. 搭钩接触不良:现场测量使用搭钩连接试品时,搭钩务必与试品接触良好,否则接触点放电会引起数据严重波动!尤其是引流线氧化层太厚,或风吹线摆动,易造成接触不良。
2. 接地接触不良:接地不良会引起仪器保护或数据严重波动。应刮净接地点上的油漆和锈蚀,务必保证0电阻接地!
3. 直接测量CVT或末端屏蔽法测量电磁式PT
直接测量CVT的下节耦合电容会出现负介损,应改用自激法。
用末端屏蔽法测量电磁式PT时,由于受潮引起"T形网络干扰"出现负介损,吹干下面三裙瓷套和接线端子盘即可。也可改用常规法或末端加压法测量。
4. 空气湿度过大
空气湿度大使介损测量值异常增大(或减小甚至为负)且不稳定,必要时可加屏蔽环。因人为加屏蔽环改变了试品电场分布,此法有争议,可参照有关规程。
5. 发电机供电
发电机供电时输入频率不稳定,可采用定频50Hz模式工作。
6. 测试线
由于长期使用,易造成测试线隐性断路,或芯线和屏蔽短路,或插头接触不良,用户应经常维护测试线。
测试标准电容试品时,应使用全屏蔽插头连接,以消除附加杂散电容影响,否则不能反映出仪器精度。
自激法测量CVT时,非专用的高压线应吊起悬空,否则对地附加杂散电容和介损会引起测量误差。
7. 工作模式选择
接好线后请选择正确的测量工作模式(正、反和CVT),不可选错。特别是干扰环境下应选用变频抗干扰模式。
8. 试验方法影响
由于介损测量受试验方法影响较大,应区分是试验方法误差还是仪器误差。出现问题时可首先检查接线,然后检查是否为仪器故障。
9. 异频介损自动测试仪故障
异频介损自动测试仪用万用表测量一下测试线是否断路,或芯线和屏蔽是否短路;输入电源220V过高或过低;接地是否良好。
用正、反接线测一下标准电容器或已知容量和介损的电容试品,如果结果正确,即可判断仪器没有问题。
拔下所有测试导线,进行空试升压,若不能正常工作,仪器可能有故障。
启动CVT测量后测量低压输出,应出现2~5V电压,否则仪器有故障。
