DCJS-H异频介质损耗测试仪使用方法

  • 本异频介质损耗测试仪适用于受潮劣化变质、局部缺陷、设备安装、交接和预防性试验
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

异频介质损耗测试仪操作方法

一、异频介质损耗测试仪接线方法

仪器引出端子说明:
HV --- 仪器的测量引线高压端(带危险电压)。
CX --- 正接线时试品电流输入端。

(一)正接法

当异频介质损耗测试仪的低压测量端对地绝缘时,可以采用该接线法测量。
(1)高压屏蔽线皮接异频介质损耗测试仪高压端。
将黑色专用低压电缆从仪器面板上的Cx端引出 ,低压芯线接异频介质损耗测试仪低压端L(见图11);低压屏蔽线接异频介质损耗测试仪屏蔽端E。(试品无屏蔽端则悬空)
HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样,无法测量。

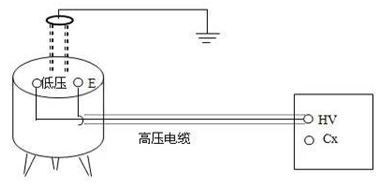

(二)测量标准电容BR16

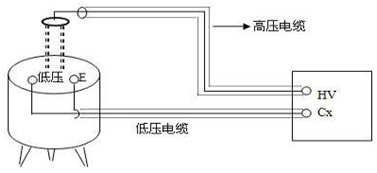

图1为标准电容器BR16的标准接线方法,为正接线方式。
图2为反接线方式,将标准电容BR16一端强行接地。
注意:HV插口输出10kV危险电压,将高压绝缘电缆插在HV插口上 异频介质损耗测试仪标准电容BR16正接线接线法图1 标准电容BR16正接线(非接地试品)接线法 异频介质损耗测试仪标准电容BR16正接线接线法图2 标准电容BR16正接线(非接地试品)接线法 在使用中,如果异频介质损耗测试仪随带的测试线长度不够,可使用直径相当的导线将测试线加长。

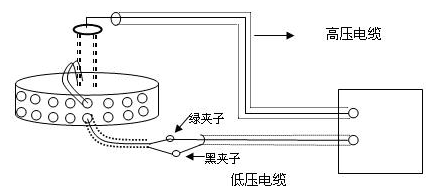

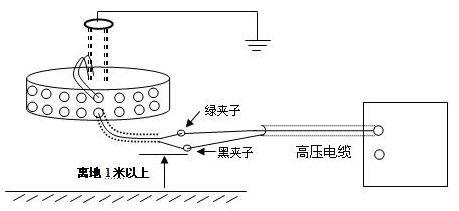

(三)测量标准电容BR26或标准介损器DB-100等,见图3和图4所示

异频介质损耗测试仪标准电容BR26或标准介损器DB-100等接线法图3 标准电容正接线BR26或标准介损器DB-100等(非接地试品)接线法 异频介质损耗测试仪标准电容BR26或标准介损器DB-100等接线法图4标准电容器BR26或标准介损器DB-100等反接线(接地试品)接线法

(四)串级式电压互感器

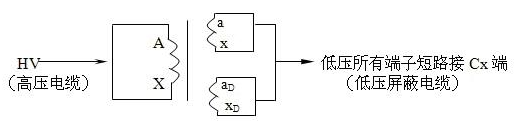

1. 常规法

  采用正接法测量,见图5所示:
异频介质损耗测试仪常规接线法图5常规接线法 X接地点打开,使A,X相连后接仪器HV端,低压端所有绕组短接后接Cx端。
注意:此试验电压为2~3kV,并且高压A、X短路时要注意X端引线与端子盒保持距离。

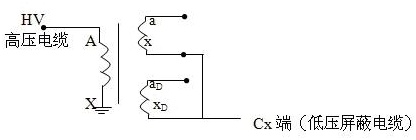

2. 末端屏蔽法(正接线方式)

  见图6,可施加10kV电压,由于电压在AX绕组的不等压分布,电容量值比常规法要小很多。
异频介质损耗测试仪末端屏蔽法接线图6末端屏蔽法接线

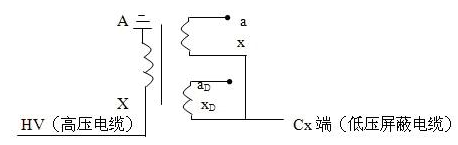

3. 末端加压法(正接线方式)

见图7所示,此方法受X点耐压限制,只能施加2.5~3kV电压,同样,电容值误差较大。 异频介质损耗测试仪末端加压法接线图7末端加压法接线

(五)套管试验

对于单独的套管(未安装到变压器)测量导电杆对测屏的电容和介损值,高压端HV加导电杆,CX 接测屏,用正接线法进行测量。
对于安装到变压器上的套管由于导电杆与绕组连接的关系,必须将A、B、C、O套管的导电杆短路接HV高压端,Cx端接不同套管的测屏,用正接线法测量电容和介损值。

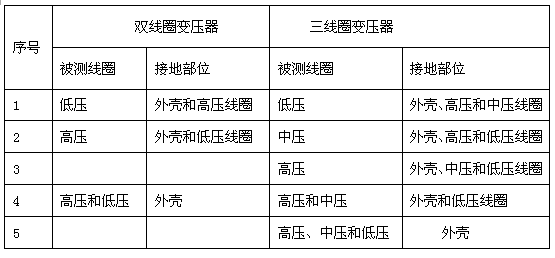

(六)变压器器身的介质损耗测量

变压器的外壳因直接接地,所以仪器用反接线方式测量。测量部位按下表进行。
注意:高压由HV插口引出,将高压电缆一端插入HV插口,另一端接被测线圈高压端。Cx插口不用。
测量线圈和接地部位:异频介质损耗测试仪变压器测量部位表

(七)断路器断口电容试验

断口电容的介损及电容测量时,将高压电缆和Cx测量电缆加到断口电容两端,用正接线方式测量。如图9所示:
异频介质损耗测试仪断路器断口电容试验接线图图9 断路器断口电容试验接线

(八)电流互感器

链式或串级式结构的电流互感器:这类电流互感器现场测量可按一次对二次绕组用正接线方式测量,或将二次绕组全部接地用反接线方式进行测量。
电容型电流互感器:最外层有末屏引出端,试验时,可采用正接线进行一次绕组相对末屏的tgδ及电容的测量。

(九)测量时注意事项

1)在试验现场发生刮风天气时,要人扶绝缘杆、避免高压端接触不良造成测试数据不稳、不对或仪器复位等现现象。
2)高压电缆HV插口的金属体带10kV危险高电压。

二、操作步骤

(一)测量前准备

1. 用接地线一端接仪器的接地柱,另一端接可靠的大地,保证仪器外壳处在地电位上。
2. 正接线时:将高压电缆插头插入后门HV插座中,将高压电缆接地端头接入接地柱中,将另一端的红色鳄鱼夹夹到被测试品的高端引线上,红色鳄鱼夹与黑色鳄鱼夹并联使用。将
   CX低压电缆插入CX插座中,另一端的红色夹子夹试品的低端或末屏等,黑色夹子接地或悬空或接屏蔽装置。
3. 反接线时:将高压电缆插头插入后门HV插座中,将高压电缆接地端头接入接地柱中,将另一端的红色鳄鱼夹夹到被测试品的高端引线上,黑色夹子悬空或接屏蔽装置Cx插座不用

(二)打开电源开关,计算机进行自检,若地线接好,液晶屏显示中文主菜单如图11所示。若没接地线或地线不良则显示"检查接地"。

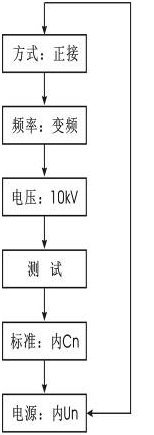

(三)菜单选择

1. 按"功能"键可移动光标至各菜单项,并循环指示。被选中项反白字体显示。选择键的流程见图11所示。
2. 在光标当前所示项目,按"增大"、"减小"键可进行该项菜单的变更,并循环指示,流程见图17所示。
3. 将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。
异频介质损耗测试仪菜单选择图10 异频介质损耗测试仪菜单选择图11 异频介质损耗测试仪菜单选择图12 异频介质损耗测试仪断路器断口电容试验接线图13 断路器断口电容试验接线 异频介质损耗测试仪菜单选择图14

(四)测试

    打开开关,当光标在测试项目上时,按确认键大约5秒钟开始测试。测试过程中显示的画面如图18(正接线,变频)所示,当下面的进程到100%时候测试完毕,然后显示测量结果见图14所示,此时光标指示打印机图标,按确认键打印报告。
测量结果的意义如下:
tgδ:试品的损耗因数tgδ值
CX:测量的电容值
V:施加电压值
I:试品流过的电流
F1,F2:试验频率
打印结束后,关闭电源开关,测试完毕。

三、异频介质损耗测试仪注意事项

1. 遵守本单位的高压试验安全工作规程。
2. 高压试验必须由2名以上工作人员参加,1人操作,1人监护。
3. 接线完毕后,由1人负责检查。
4. 测试结束后,关闭电源开关。严禁带电拆装高压电缆!
5. 异频介质损耗测试仪出现不正常现象,关闭电源开关,等待一分钟左右再检查。
6. 反接线校验标准介损器时,将标准介损器放在绝缘物体上,离地60-100cm,将高压电缆接头悬空吊起远离地面,避免高压线夹对地的分布参数影响数据。
7. 高压电缆损坏时,可以用低压CX线悬空使用,本产品高低压电缆接线方式相同,可以互换使用。
8. 异频介质损耗测试仪测量完毕必须关闭电源开关,等待一分钟左右再拆线。
