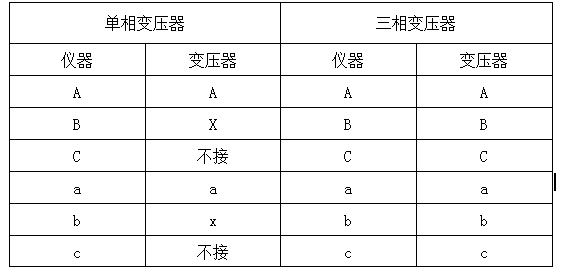

1. 联线： 关掉变比组别测试仪的电源开关，按下面的方法接线。
变压器的中性点不接变比组别测试仪，不接大地。接好仪器地线。将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。
注意：切勿将变压器的高低压接反！
2.打开变比组别测试仪的电源开关，稍后液晶屏上出现主菜单，如下图：
选中的菜单反向显示（黑底白字）此时可 按 " ↑"键 选择功能菜单按 "确认"键 执行相应功能
注意： 按下按键，放开按键，为一次按键输入
3.接法设置，进入接线方法设置后，液晶屏显示如下:
此时，按"↑" 键选择接法。按"确认" 键保存接法，返回主菜单：
4. 设置标准变比，进入标准变比设置后，液晶屏显示如下：
此时 按" → "键选择数据位，选中的数据反向显示按"↑""↓"键修改数据。
选中数字后，按"↑""↓"键，数字由0到9循环变换，如果是第一位，数字只能由1到9循环变化，不会出现0 。
选中小数点后，按"↑""↓"键，小数点循环移动。
如果变压器有档位，这里设定的标准变比,是中间档的标准变比。
按"确认"键保存变比后，液晶屏显示如下：

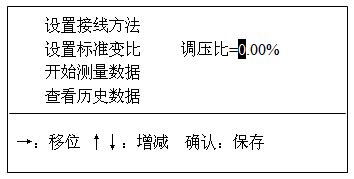

调压比的设置方法和标准变比的设置方法相同。
如果变压器有档位，按实际值设定，反之， 设定为0.00%。按"确认"键保存调压比后，返回主菜单。

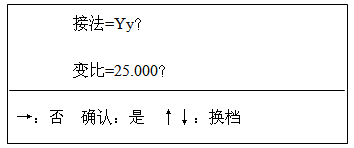

5. 开机预热5分钟后，选择"开始数据测量"，按"确认"键后，显示如下：

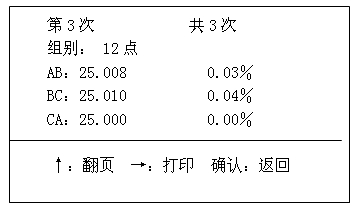

变比组别测试仪屏幕上显示的变比值是本次测量需要的实际标准变比值，按"↑""↓"键可以修改此值。每次修改的幅度=设置的标准变比×调压比。测量完成后，显示如下:
每次测量完成后，变比组别测试仪自动保存数据，最多保存30个数据,超过30后，本次数据存入第30次，第一次数据清除，即先进先出。
第一行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。第二行为组别。
第三行左边为AB相的变比,第三行右边为AB相的相对误差,依此类推。
如果测单相变压器，只有前三行显示。
按"↑"键，查看数据。
按"←"键，进入打印菜单，可打印本次数据，打印全部数据，可清除全部历史数据。按确认键，返回主菜单。
1. 在测量中间，人不要触摸试品。
2. 如果测试线短路,高低压接反,会熔断保险。保险熔断后，如果进行测量，在显示" 正在测量，请等待！"后停住。请关机，更换相同容量的保险，重测。
3. 连线要保持接触良好。变比组别测试仪应良好接地！
4. 变比组别测试仪的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好，宜选用照明线,如果电源干扰还是较大，可以由交流净化电源给变比组别测试仪供电交流净化电源的容量大于200VA即可。
5. 变比组别测试仪工作时，如果出现液晶屏显示紊乱，按所有按键均无响应，或者测量值与实际值相差很远，请按复位键,或者关掉电源,再重新操作。
6. 如果显示器没有字符显示,或颜色很淡,请调节亮度电位器至合适位置。
变比组别测试仪应存放在干燥通风处。
