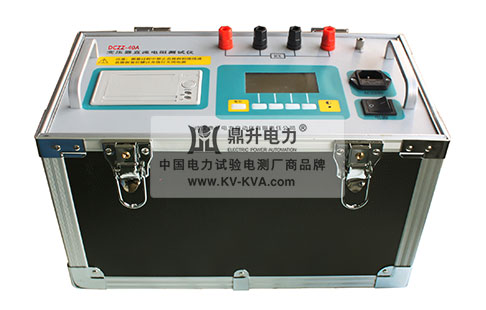

DCZZ-40A直流电阻测试仪操作方法

直流电阻测试仪操作方法

一、直流电阻测试仪使用方法

（一）电源

直流电阻测试仪为测试提供的电源的两种：AC220V／DC12V。在强电磁场干扰的情况下，建议最好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。
A. 直流电源测试：闭合电源开关，电源指示灯亮，按下"启停"键，即可选择相应电阻档位开关进行测试。测试完毕后按下"启停"键，"放电"指示灯亮（若被试品储存电量较小，
则"放电"指示灯不亮），放电后，"放电"指示灯熄灭，再转换测试夹，进行再次测试。
B. 交流电源测试：接上交流AC220V电源，相应指示灯（"充电"指示灯或者"充满"指示灯）亮，闭合电源开关，电源指示灯亮，按下"启停"键，即可选择相应电阻档位开关进行测试
测试完毕后，按下"启停"键，"放电"指示灯亮（若被试品储存电量较小，则"放电"指示灯不亮），放电后，"放电"指示灯熄灭，再转换测试夹，进行再次测试。
C. 充电：接上交流AC220V电源，此时"充电"指示灯亮，表示正在对仪器内的充电电池进行充电工作。若仪器内的可充电电池电量较足，则"充满"指示灯亮。仪器在使用交流电源测
试的同时也在对机内电池进行充电。（仪器设计了充电保护电路，不会有过充现象产生）。

（二）测试线的联接方法

直流电阻测试仪的I＋、V＋、V－、I－端子与被试品按图1的方法联接好。这种联接法，可消除接触电阻以及联线电阻对测量的影响。
40A直流电阻测试仪测试线接线图图一接线图直流电阻测试仪在使用中，如果仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。

（三）测量

按图二接好测试线后，闭合电源开关，电源指示灯亮，按下"启停"键，此时表头显示"E0000"。根据被测值的大小选定电阻档位量程，按下该档开关，此时该档指示灯亮，
四位半LCD显示的稳定值即为被测的电阻值，读值时请注意所选量程上的单位（mΩ/Ω/kΩ）。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈最好将其
短路，以免电磁干扰。

（四）放电

测试完毕后可直接关断总电源。如果在感性试品，关断电源后不应马上拆线操作，应让仪器有续放电过程。一般放电至少20秒，否则电感的反电动势危害人身安全。

二、故障现象及排除

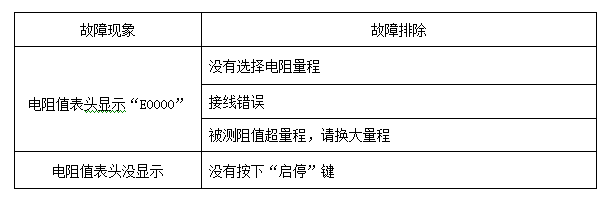

40A直流电阻测试仪故障现象及排除

三、直流电阻测试仪使用注意事项

3.1. 直流电阻测试仪在使用完直流电源测试后，应及时对机内的电池进行充电维护。
3.2. 直流电阻测试仪在直流测试过程中，发现欠压指示灯亮，应停止使用直流电源，改用交流电源测试。
3.3. 直流电阻测试仪长期不用时，应定期（两个月）对仪器内的电池组进行充电维护，一般充电14小时左右，直至"充满"指示灯亮为止。
3.4. 直流电阻测试仪应避免受潮、跌落、暴晒等。
