DCBZ-T变压器综合测试台操作方法

  • 对配电变压器的空载、负载特性试验、对变压器进行倍频感应及工频耐压试验的测试台
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

变压器综合测试台操作方法

一. 变压器综合测试台操作说明

(一)内特性试验

1. 空载试验
1.1 将试验系统的"三相四线"|连接到总电源上。
1.2 将试验系统的"调压器输入"与调压器的输入端连接,将试验系统的"调压器输出"与调压器的输出端连接。将试验系统的"接被试变压器"与被测试变压器的低压侧。
1.3 合上空气开关,这时总电源指示灯亮,打开电源锁开关。
1.4 打开特性测试仪,显示屏显示友好界面。
1.5 设置特性测试仪的参数(操作详见变压器空负载特性测试仪说明书)。
1.6 按下三相合闸按钮,三相合闸指示灯亮。
1.7 按下内特性合闸按钮,根据被试变压器的空载电流选择相应电流量程并按下对应电流按钮。
1.8 按下升压按钮可点动升压,同时升压指示灯亮。
1.9 观察特性测试仪上的平均电压指示,达到需要电压时停止升压。
1.10 操作特性测试仪,打印出测试数据。
1.11 按下降压按钮,将电压降到零位,实验完毕。
2. 负载实验
2.1 同空载实验。
2.2 接线前面的与空载实验相同,只是将"接被试变压器"接到被试变压器的高压侧,低压侧良好短接。
2.3 同空载实验。
2.4 设置特性测试仪测量负载时的参数。
2.5 根据被试变压器的负载试验电流选择相应电流量程并按下对应电流按钮。
2.6 按下升压按钮可点动升压,同时升压指示灯亮。
2.7 观察特性测试仪上的平均电流指示,达到需要电流时停止升压。
2.8 操作特性测试仪,打印出测试数据。
2.9 按下降压按钮,将电压降到零位,实验完毕。

(二)外特性试验

1. 空载试验
1.1 将试验系统的"三相四线"|连接到总电源上。
1.2 将试验系统的"调压器输入"与调压器的输入端连接,将试验系统的"调压器输出"与调压器的输出端连接。
1.3 将采样航插的采样线接到外互感器的二次侧。
1.4 合上空气开关,这时总电源指示灯亮,打开电源锁开关。
1.5 特性测试仪显示屏显示友好界面。
1.6 设置空负载特性测试仪的参数(操作详见特性测试仪说明书)。
1.7 按下"三相合闸"按钮,三相合闸指示灯亮。
1.8 按下"外特性合闸"按钮,外特性合闸指示灯亮。
1.9 按下"升压按钮"可点动升压,同时升压指示灯亮。
1.10 观察空负载特性测试仪上的电压指示,达到需要电压时停止升压。
1.11 操作空负载特性测试仪,打印出测试数据。
1.12 按下"降压按钮",将电压降到零位,实验完毕。
2. 负载实验
2.1 同空载实验。
2.2 接线前面的与空载实验相同,只是将"接被试变压器"接到被试变压器的高压侧,低压侧良好短接。
2.3 同空载实验。
2.4 设置特性测试仪测量负载时的参数。
2.5 同空载实验。
2.6 观察特性测试仪上的电流指示,达到需要电流时停止升压。
2.7 操作特性测试仪,打印出测试数据。
2.8 按下"降压按钮",将电压降到零位,实验完毕。
3. 工频耐压实验
3.1 将试验台的"三相四线"连接到总电源上。
3.2 将"工频 "接到工频升压变压器的电源输入端。
3.3 将"电压","电流"接到工频升压变压器的仪表端。
3.4 合上空气开关,这时总电源指示灯亮,打开电源锁开关。
3.5 将时间继电器设置为耐压所需的时间。
3.6 按下"三相合闸"按钮,同时三相合闸指示灯亮。
3.7 按下"工频 "按钮,同时工频指示灯亮。
3.8 按下"升压"按钮可点动升压,同时升压指示灯亮。
3.9 观察工频耐压输出指示表头,当耐压值到所需的值时停止升压,同时按下"计时按钮", 时间继电器开始计时,当时间到设定时间时,报警器开始报警,此时试验台开始
自动降压,降压指示灯亮,等降压到零位时,向右旋转"计时按钮",按钮抬起。

二. 变压器空载负载特性测试仪

(一)仪器面板图:

变压器综合测试台面板图

(二)三相变压器空载试验

1. 打开电源开关,变压器综合测试台上电工作,屏幕显示如图所示。变压器综合测试台打开电源开关屏幕显示 2. 按"确认"键进入下一屏。 变压器综合测试台菜单选择界面 3. 通过"↑" 、"↓"键选择"系列参数设置",按下"确认"键进入下一屏。变压器综合测试台系列参数设置选择界面 4. 通过"↑" 、"↓"键选择"增加参数",按下"确认"键进入下一屏。变压器综合测试台参数编号界面 参数设置方法:按"确认"键移动数位,按"↑"或者"↓"键修改每个数位上的数字。参数编号中的前两位输入变压器型号(数字),后四位输入变压器容量。数字修改好后,按"确认"键进入下一屏。每次试验前必须把被测变压器的相应参数设置存储好,并调到当前参数里面,再进行试验,否则最后的试验结果就可能不正确(注意:参数未设置,试验无法进行)。变压器综合测试台参数界面变压器综合测试台参数界面5. 按"返回"键进入下一屏。变压器综合测试台是否存储参数组界面按"↑"或"↓"键选择"是"或"否"按"确认"键即可存储该组参数,其他项目如"修改参数"、"删除参数"的方法也一样。
6. 按"返回"键回到上级菜单,通过"↑"或"↓"键选择三相变压器试验,按"确认"键进入下一屏。(报告编号数字的输入方法同参数设置)变压器综合测试台报告编号输入 7. 按"确认"键进入下一屏。变压器综合测试台空负载试验选择界面8. 按"确认" 键进入变压器空载试验,如下图所示。变压器综合测试台空载试验界面9. 观察平均电压,当达到所需电压时,稳定4~5秒后再按"确认"键2~3秒进入下一屏。注,空载试验时,应慢慢的提高试验电压,观察仪器界面显示电压电流是否正常,再将电压升到额定值。当加压过程中,被试变压器有放电声、异响、冒烟或喷油等情况,或某相电流变化很大时,立即断开电源停止试验、查明原因,否则不能进行重复试验。变压器综合测试台查看数据选择界面10. 按"确认"键进入下一屏。 变压器综合测试台数据展示界面 11. 按"↑"或"↓"键即可查看试验结果,如图所示。 变压器综合测试台空载试验结果界面 12. 按"返回"键进入上一屏,选中"打印数据"或"存储数据"按"确认"键执行。

(三)三相变压器负载试验

1. 打开电源开关,仪器上电工作,屏幕显示如图所示。
变压器综合测试台屏幕显示图 2. 按"确认"键进入下一屏。
变压器综合测试台三相变压器试验选择界面 3. 通过"↑" 、"↓"键选择三相变压器试验操作,按下"确认"键进入下一屏。
变压器综合测试台输入报告编号界面 4. 按"确认"键进入下一屏。
变压器综合测试台变压器空载试验选择界面 5. 选择"变压器负载试验",按"确认"键开始试验,如图所示。(变压器负载试验一、二的选择参照以下计算公式。)
负载试验计算方法
负载试验(一)中:Pt=Pm×(In1/I0)2
Pkt=[Pt+1.5(k2-1)(In12Rh+In22Rl)]/k
负载试验(二)中:
Pkt=Pt×k
Pm:试验电流下实测的负载损耗,Kw
Pt:校正到额定电流时的负载损耗,Kw
Pkt:校正到参考温度下的负载损耗
k:参考温度系数
k=(235+tk)/(235+t)(铜导线)
k=(225+tk)/(225+t)(铝导线)
油浸式变压器tk=75℃
干式变压器tk=120℃ (t为当前温度)
变压器综合测试台变压器负载试验计算公式 6. 观察平均电流Io,当达到所需电流时,稳定4~5秒后再按下"确认"键2~3秒进入下一屏。
变压器综合测试台查看数据选择界面 7. 按下"确认"键进入下一屏。
变压器综合测试台负载试验数据 8. 通过"↑" 、"↓"键选择即可查看试验结果,如图所示。
变压器综合测试台负载试验结果 9. 按"返回"键回到上级菜单,选择"打印数据"或者"存储数据",按"确认"键执行。

(四)单相变压器空载试验

1. 通过"↑"或"↓"键选中单相变压器试验操作的菜单,按"确认"键进入下一屏。
变压器综合测试台单相变压器空载试验输入报告编号 2. 按"确认"键进入下一屏。
变压器综合测试台单相变压器空载试验选择界面 3. 按"确认"键开始试验,如图所示。
变压器综合测试台单相变压器空载试验开始试验图 4. 观察平均电压/U,当达到所需电压时,按"确认"键2~3秒,进入下一屏。
变压器综合测试台单相变压器空载试验查看数据选择界面 5. 按"确认"键进入下一屏。
变压器综合测试台单相变压器空载试验数据显示 6. 按"返回"键回到上级菜单,选择"打印数据"或"存储数据",按"确认"键执行。

(五)单相变压器负载试验

1. 通过"↑" 、"↓"键选中单相变压器负载试验,按"确认"键进入下一屏。
变压器综合测试台单相变压器负载试验输入报告编号界面 2. 按"确认"键到下一屏。
变压器综合测试台单相变压器负载试验选择界面 3. 按"↑"或"↓"选择变压器负载试验,按下"确认"键进入下一屏。
变压器综合测试台选择变压器负载试验界面 4. 观察平均电流I,当达到所需电流时,按"确认"键2~3秒,进入下一屏。
变压器综合测试台变压器负载试验查看数据选择 5. 按"确认"键进入下一屏。
变压器综合测试台变压器负载试验数据 6. 按"返回"键回到上级菜单,选择"打印数据"或"存储数据",按"确认"键执行。
参数符号所表示的意义
Sn :容量;
PT1:空载试验的电压变比;
CT1:空载试验的电流变比;
PT2:负载试验的电压变比;
CT2:负载试验的电流变比;
T1: 当前温度;
T2: 负载试验校正温度;
Un1:高压侧额定电压;
Un2:低压侧额定电压;
In1: 高压侧额定电流;
In2: 低压侧额定电流;
Rh: 高压侧线电阻;(平均值)
Rl: 低压侧线电阻;(平均值)
四:屏幕参数说明
显示各符号表示的意义如下:
Uab:a、b相电压的有效值。
Ubc:b、c相电压的有效值。
Uac:a、c相电压的有效值。
Uo:电压有效值的平均。
Ia:a相电流的有效值。
Ib:b相电流的有效值。
Ic:c相电流的有效值。
Io:电流有效值的平均。
/Uab:平均值折算到a、b相电压的有效值。
/Ubc:平均值折算到b、c相电压的有效值。
/Uac:平均值折算到a、c相电压的有效值。
/Uo:平均值电压的有效值的平均。
Pab: Pab = Uab * Ia * cosφ1。
Pcb: Pab = Ucb * Ic * cosφ2。
Pm: Pt = Pab + Pcb。
Pw: 变压器的空载损耗。
Io%:变压器的空载电流。
d: 波形失真系数。
ek: 阻抗电压。
ekt:额定电流所设置温度下的阻抗电压。
Pt: 变压器的负载损耗。
Zt:变压器的短路阻抗。
Fr: 试验电源的频率。
U: 电压的有效值。
I: 电流的有效值。
/U: 平均值折算到电压的有效值。
P: 测量的有功功率。
注意:在进行试验之前一定要设置当前所要试验的变压器参数。

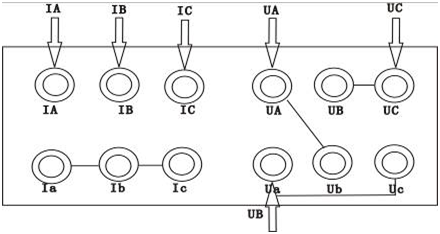

与我公司综合测试系统配套接线图:
变压器综合测试台综合测试系统配套接线图 说明:
1. 为了使设置的参数和试验结果一直保存在设备中,建议半年至少开机通电一次。
2. 为避免大电流损毁变压器综合测试台,每个电流回路增加了5A保险管,不影响变压器综合测试台的测量精度。

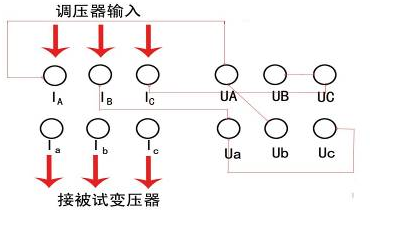

3. 如果试验结果出现误差,除检查试验接线、参数设置及操作方法是否有误以外,还可以把仪器从台体单独取出并采用以下接线图对该仪器进行自检,这样可以准确判断变压器综合测试台和试验台的故障所在。
变压器综合测试台调压器输入面板
