服务热线:027-87875698XC试验变压器控制箱/操作箱又称试验变压器操作箱、试验变压器电源控制箱、试验变压器专用控制箱及试验变压器专用调压器,试验变压器控制箱依照 DL/T474.4-2006研制的试验变压器专用控制箱,试验变压器控制箱是试验变压器配套设备,试验变压器控制箱采用最基本的手动调压、手动降压技术,试验变压器控制箱是供电企业、电力检修单位、大型工厂、冶金、发电厂、铁路等电力相关企业及部门必不可少的变压器电源控制试验设备。
XC试验变压器控制箱是鼎升电力公司依照 DL/T474.4-2006《电力预防性试验标准》而研制生产的专用配套设备,XC系列试验变压器控制箱采用最基本的手动调压,手动降压技术,具有监视及保护为一体的功能,XC系列试验变压器控制箱具有零位启动,高位保护的安全要求,可分别显示电压和电流,XC系列试验变压器控制箱是供电企业、电力检修单位、大型工厂、冶金、发电厂、铁路等电力相关企业及部门必不可少的试验设备。
控制箱别称
试验变压器操作箱、试验变压器控制台、试验变控制箱、试验变控制台、试验变压器电源操作箱、试验变压器电源控制台、试验变专用调压器、试验变压器专用调压器、试验变压器专用控制箱、试验变压器专用控制台
控制箱功能
1、监视功能:输出电流,仪表电压,零位指示分/合闸指示计时指示
2、保护功能:过流保护,时间继电器
3、采用新型时间继电器,计时范围更广
4、采用新型电流继电器,更精确、更可靠,确保人身及设备安全
5、结构合理,体积小,重量轻
试验变压器控制箱型号 | XC | |
试验变压器控制箱名称 | 试验变压器控制箱、试验变压器操作箱、试验变压器电源控制箱、试验变压器专用控制箱、试验变压器专用调压器 | |
环境温度 | 0~40℃ | |
海拔高度 | < 2000m | |
相对湿度 | < 85% |
控制箱型号规格 | 容量 kvA | 电 源 | 输 出 | 操作方式 | 参考重量kg | 备注 | |||
相数 | (V) | (A) | (V) | (A) | |||||
XC-2/220 | 2 | 1 | 220 | 50 | 0-220 | 10 | 手动 | 14 | |
XC-3/220 | 3 | 1 | 220 | 50 | 0-220 | 15 | 手动 | 16 | |
XC-5/220 | 5 | 1 | 220 | 50 | 0-220 | 25 | 手动 | 18 | |
TC-10/220 | 10 | 1 | 220 | 50 | 0-220 | 50 | 手动 | 80 | |
TC-15/400 | 15 | 2 | 380 | 50 | 0-430 | 60.5 | 手动 | 90 | |
TC-20/400 | 20 | 2 | 380 | 50 | 0-430 | 50 | 手动 | 100 | |
TC-25/400 | 25 | 2 | 380 | 50 | 0-430 | 62.5 | 手动 | 120 | |
TC-30/400 | 30 | 2 | 380 | 50 | 0-430 | 75 | 手动 | 140 | |
TC-50/400 | 50 | 2 | .380 | 50 | 0-430 | 125 | 手动/电动 | 160 | |
TC-100/400 | 100 | 2 | 380 | 50 | 0-430 | 250 | 50 | 调压器外配 | |
TC-100/3000 | 100 | 2 | 380 | 50 | 0-430 | 50 | 50 | ||
TC-200/3000 | 200 | 2 | 380 | 50 | 0-430 | 65 | 50 | ||
TC-250/3000 | 250 | 2 | 380 | 50 | 0-430 | 84 | 电动 | 50 | |
TC-300/3000 | 300 | 2 | 380 | 50 | 0-430 | 100 | 电动 | 50 | |
注:我公司可以根据用户要求定做不同规格及功能的产品。 |

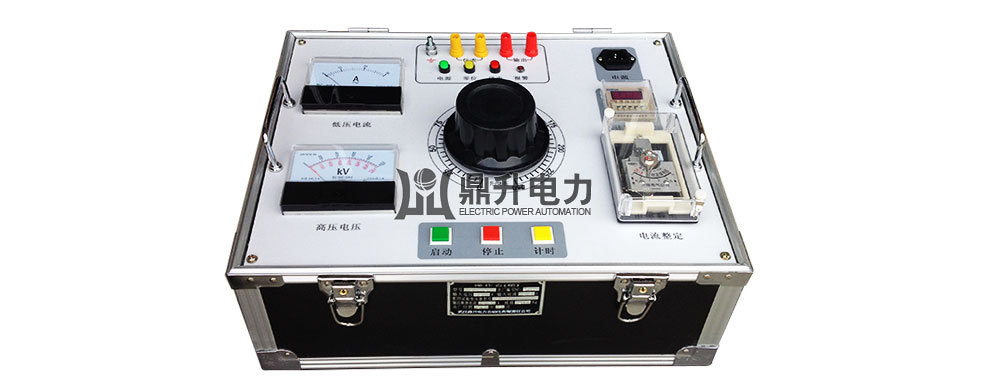

控制箱高清图

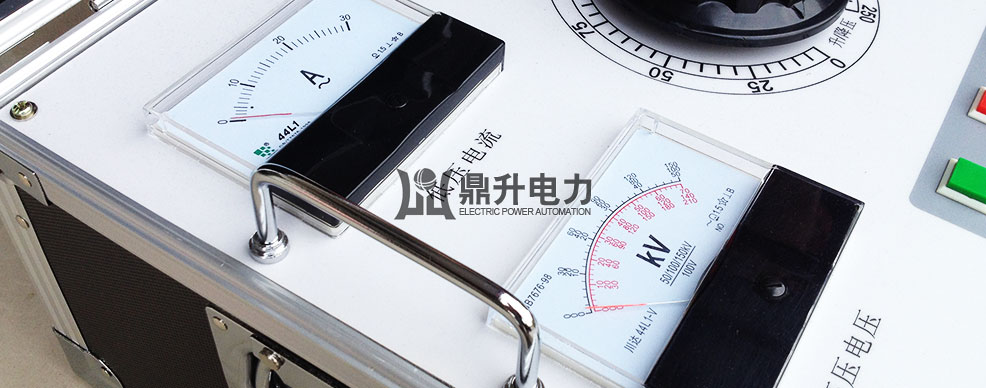

XC试验变压器控制箱、操作箱图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。电流表及电压表

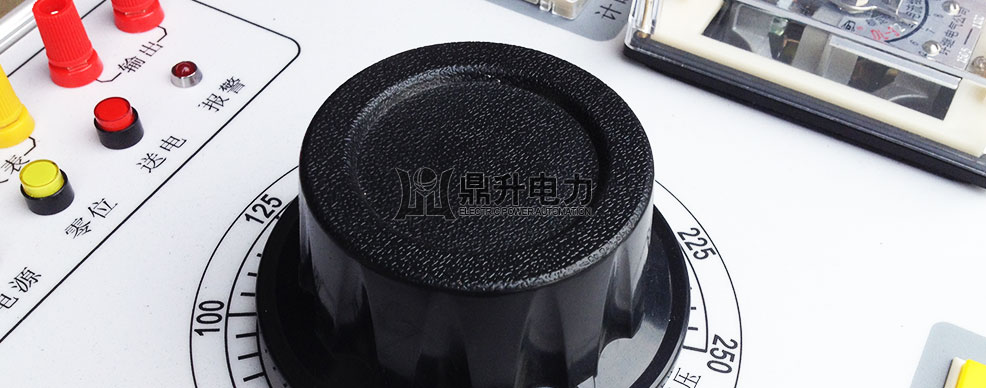

XC试验变压器控制箱、操作箱电流表及电压表图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。升降压按钮
XC试验变压器控制箱、操作箱升降压控制按钮图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。接线端子
XC试验变压器控制箱、操作箱图片接线端子版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。控制箱铭牌

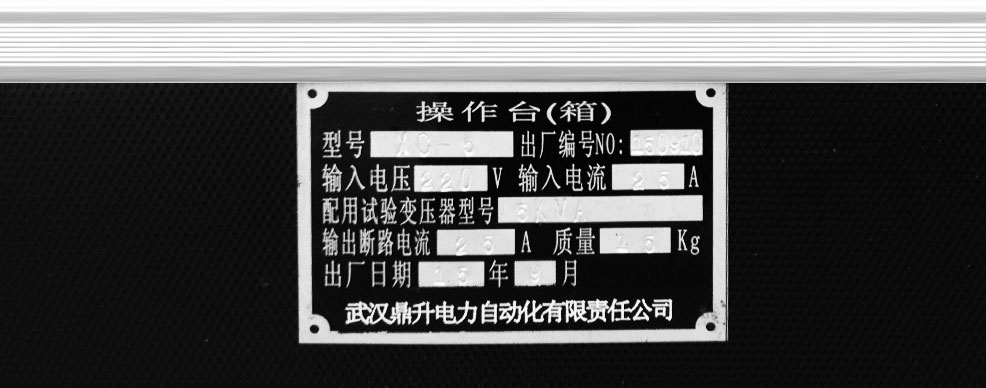

XC试验变压器控制箱、操作箱铭牌图片版权归武汉鼎升电力自动化有限责任公司所有,侵权必究,仅供参考。技术资料
