DM300红外测温仪使用方法

  • 该红外测温仪,红外温度检测仪电力变压器的内部结构故障检测的必备工具
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

红外测温仪操作方法

1、操作测温仪

测温仪会在按下扳机或按下黄色键时打开。若连续8秒钟内没有检测到活动,测温仪会自动关闭。 测量温度时,将测温仪瞄准目标,拉起并保持扳机按下不动。松开扳机以保持温度读数。一定要考虑距离与光点尺寸比以及视场。激光仅用于瞄准目标物体。

(一)找出热点或冷点

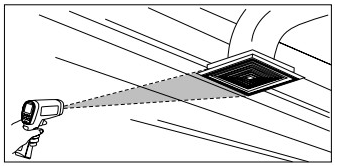

要找出热点或冷点,将测温仪瞄准目标区域之外。然后,缓慢地上下移动以扫描整个区域,直到找到热点或冷点为止。见图 5。红外测温仪找出热点或冷点图 图5 找出热点或冷点

(二)距离与光点尺寸

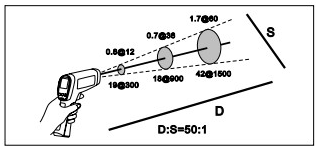

随着与被测目标距离(D)的增大,仪器所测区域的光点尺寸(S)变大。光点尺寸表示 90 % 圆内能量。当测温仪与目标之间的距离为 1000 mm(100 in),产生 20 mm(2 in)的光点尺寸时, 即可取得最大 D:S。见图 6。红外测温仪距离与光点尺寸图 图6 距离与光点尺寸

(三)现场

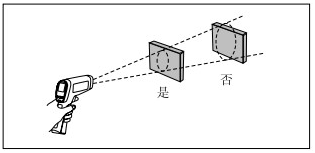

要确保目标大于光点的大小。目标越小,则应离它越近。(见图7)红外测温仪光点现场图 图7 视场

(四)发射率

发射率表征的是材料能量辐射的特征。大多数有机材料和涂漆或氧化处理表面的发射率大约为 0.95。 如果可能,可用遮蔽胶带或无光黑漆(< 150 ℃/302?H)将待测表面盖住并使用高发射率设置, 补偿测量光亮的金属表面可能导致的错误读数 。等待一段时间,使胶带或油渍达到与下面被覆盖物体的表面相同的温度。测量盖有胶带或油漆的表面温度。 如果不能涂漆或使用胶带,可使用发射率选择器来提高您的测量准确度。即使是使用发射率选择器,对带有光亮或金属表面的目标也很难取得完全准确的红 外测量值。

2、典型的测量

(一)实例:检测接触器、起动器

1) 红外测温仪SET键选择发射率。按?/▲键设置较低发射率用于明亮的接触点,或设置约0.7的中等水平发射率用于阴暗的接触点。
2) 按黄色键选择 MAX(最大值)。
3) 不松开扳机,测量一个孔的线和负载侧。
4) 一个孔的线和负载侧之间的温差表明某一点上的电阻增加,可能接触器发 生了故障。

(二)实例:检测封闭式继电器

1) 按红外测温仪SET键,然后按?/▲键将发射率设置为较低值用于不绝缘接头,或较高值用于塑料密封式继电器或用于胶木封闭式继电器或绝缘接头。
2) 按黄色键选择 MAX(最大值)。
3) 开始扫描。
4) 测量继电器外壳以查找热点。
5) 测量继电器终端上的电气接点以查找热点。

(三)实例:检测保险丝和保险座接点

1) 按红外测温仪SET键,然后按?/▲键将发射率设置为较高值,用于用纸包覆的保险丝体或绝缘接头。
2) 按黄色键选择 MAX(最大值)。
3) 扫描保险丝用纸包覆的全长。
4) 不松开扳机,扫描每根保险丝。保险丝之间的温度不均等可能表明电压或安培度不平衡。
5) 按SET键,然后按?/▲键将发射率设置为较低值,用于金属保险丝密封盖和不绝缘保险座接点。
6) 按黄色键选择 MAX(最大值)。
7) 扫描每根保险丝上的每个密封盖。

(四)实例:检测电气接点

1) 按红外测温仪SET键,然后按?/▲键将发射率设置为较低值,用于不绝缘接头或保险座接头,将发射率设置为较高值,用于绝缘接头。
注释 导体通常小于测温仪的光点尺寸。若光点尺寸大于接头,温度读数就是光点平均值。
2) 扫描导体,朝电气接触器(快速连接、带推进线螺母、保险座接点或大螺钉)的方向移动。
